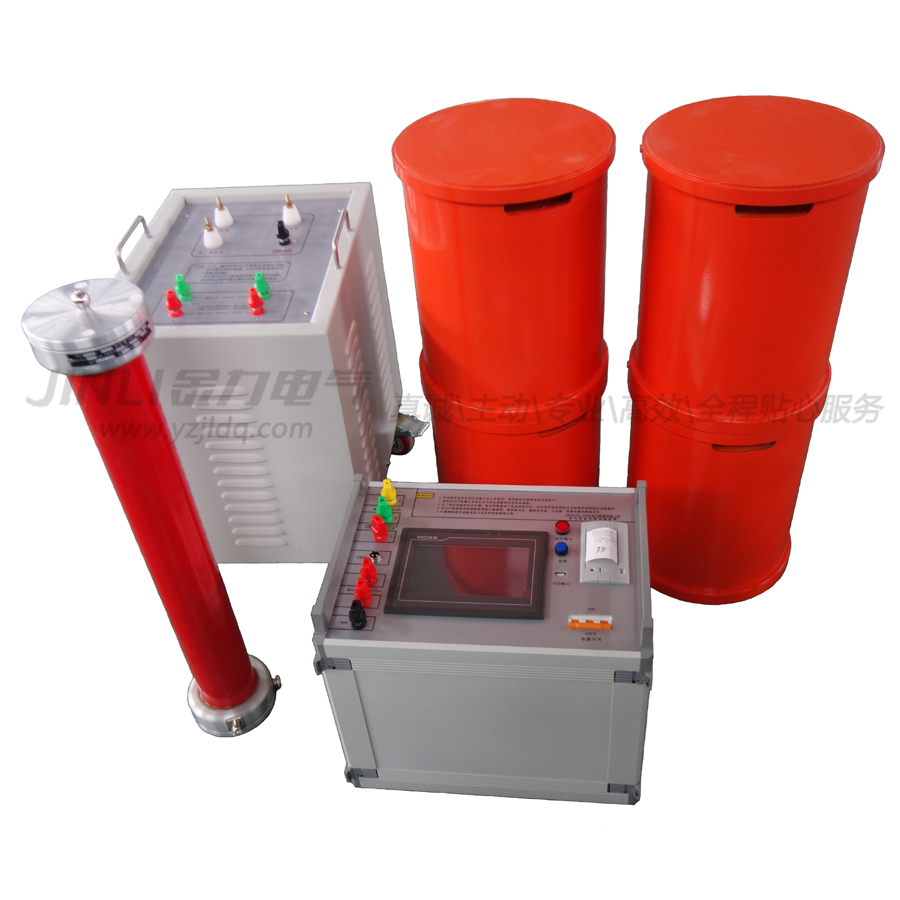

JL1006系列CVT串联谐振升压装置

添加时间:2022-03-24 13:40:32   浏览次数:948

产品简介:

电容式电压互感器(CVT)在进行校验时,试验频率必须在50Hz的条件下进行,同时现场地理条件复杂,传统的实验装置已经很难满足现场搬运、试验的要求。

JL1006系列CVT串联谐振升压装置是国内先用于现场效验的可调试谐振装置,已广泛用于国内500kV及以下的电容式电压互感器的现场校验。

产品别称:

谐振升压装置、变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备.

产品特性:

◆ 输出电压电流波形良好,失真度小于0.5%;
◆ 需要电容量小。所需电源容量为试验容量的1/Q倍,而Q值可以做到20-60;
◆ 不需要过压保护。当试品发生击穿时,系统失谐,谐振高压消失,电抗器立即起到限制短路电流的作用,不会加剧对试品的损坏;
◆ 便于现场搬动。该装置为干式组合串联谐振装置,由励磁变压器和多个谐振电抗器组成,单个组成单元体积小,重量轻,便于搬动,适合现场使用;

◆ JL1006系列CVT串联谐振升压装置将调压控制箱和励磁变压器合二为一,做成一体化结构,体积小,重量轻,接线简单,特别适合现场使用。

产品参数:

电压等级

电抗器台数

控制箱容量(kVA)

励磁变容量(kVA)

励磁变电压(kV)

装置输出电压(kV)

110kV

2

5

5

6

80

220kV

4

5

5

10

160

330kV

6

10

10

15

240

500kV

8

10

10

20

320
