JL1006-675kVA/108kV变频串联谐振耐压试验装置
一、系统执行标准
GB50150-2006 《电气装置安装工程电气设备交接试验标准》DL/T849.6-2004 《电力设备测试仪器通用技术条件第6部分:高压谐振试验装置》
JB/T9641-1999 《试验变压器》
GB10229 《电抗器》
GB/T.311-1997 《高压输变电设备的绝缘与配合》
DL/T846-2004 《高电压测试设备通用技术条件》
GB4793-1984 《电子测量仪器要求》
GB2900 《电工名词术语》
GB4208 《外壳防护等级》
GB191 《包装贮运标志》
GB/T16927-1997 《高电压试验技术》
二、工作环境
环境温度:-150C –40 0C;
相对湿度:≤90%RH;
海拔高度: ≤3500米;
三、装置主要适用范围
1、满足300mm2,35kV 电缆交流耐压试验,长度5km,电容≤1.05uF,试验频率30~300Hz,试验电压U≤52kV。
2、满足300mm2,10kV 电缆交流耐压试验,长度10km,电容≤3.7uF,试验频率30~300Hz,试验电压U≤22kV。
3、满足35kV以下变压器,绝缘子,PT,CT,开关柜交流耐压试验,试验频率30~300Hz,试验电压U≤100kV。
四、系统技术规范及性能
4.1 系统技术参数
4.1.1 额定输出电压: 0~108kV
4.1.2 谐振电压波型: 正弦波,波形畸变率<1.0%
4.1.3 zui大被试品电流; 5A(108kV);12.5A(54kV)
4.1.4 zui大试验容量: 675kVA
4.1.5 输出频率: 30~300Hz
4.1.6 工作时间: 满功率输出下,连续工作时间60min
4.1.7 品质因素: 30~90
4.1.8 输入工作电源: 单相220V或三相380V±10%,50Hz
4.1.9 环境温度: -15℃~+40℃
4.1.10 相对湿度: <90RH%,无凝露状况
4.1.11 海拔高度: <3500m
4.1.12 噪声: ≤50dB
4.2 系统的性能特点
4.2.1 充分利用我公司在电子测量技术和电磁兼容方面的优势,完全自主开发设计和生产该套设备所有组成部分包括:变频电源、激励变压器、浇注式高压电抗器和高精度电容分压器。
4.2.2 具备手动/自动模式、大屏幕显示、试验参数设置,并具有自动计时及操作提示功能。
4.2.3 具备多项保护功能,如:过压、过流保护、放电保护、失谐保护等。
五、装置容量确定
满足300mm2,35kV 电缆交流耐压试验,长度5km,电容≤1.05uF,试验频率30~300Hz,试验电压U≤52kV。
频率取33Hz
试验电流 I=2πfCU试 =2π×33×1.05×10-6×52×103=11.3A
对应电抗器电感量 L=1/ω2C=22H
设计十节电抗器,将十节电抗器二节串联五组并联使用,则单节电抗器的参数为67.5kVA/27kV/2.5A/55H,装置总容量为675kVA。
验证:1.满足300mm2,10kV 电缆交流耐压试验,长度10km,电容≤3.7uF,试 验 频率30~300Hz,试验电压U≤22kV。
使用电抗器十节并联,此时电感量为L=55/10=5.5H,
试验频率f=1/2π√LC=1/(2×3.14×√5.5×3.7×10-6)=35.2Hz。
试验电流I=2πfCU试 =2π×35.2×3.7×10-6×22×103=17.9A。
结论:装置容量定为675kVA/108kV/27kV,分十节电抗器,电抗器单节为67.5kVA/27kV/2.5A/55H,使用电抗器组合能满足上述被试品的试验要求。
六、试验时使用关系表
设备组合/试品 | 电抗器67.5kVA/27kV/ 十节 | 激励变压器输出端选择 | |
满足35kV/300mm2电缆, (试验电压52kV,试验时间60min) | 长度1000m以下 | 使用电抗器二节串联 | 2.4kV |
长度1000~2000m | 使用电抗器二节串联二组并联 | 2.4kV | |
长度2000~3000m | 使用电抗器二节串联三组并联 | 2.4kV | |
长度3000~4000m | 使用电抗器二节串联四组并联 | 2.4kV | |
长度4000~5000m | 使用电抗器二节串联五组并联 | 2.4kV | |
满足10kV/300mm2电缆, (试验电压52kV,试验时间15min) | 长度1250m以下 | 使用电抗器一节 | 1.2kV |
长度1000~2000m | 使用电抗器二节并联 | 1.2kV | |
长度2000~3000m | 使用电抗器三节并联 | 1.2kV | |
长度3000~4000m | 使用电抗器四节并联 | 1.2kV | |
长度4000~5000m | 使用电抗器五节并联 | 1.2kV | |
长度5000~6000m | 使用电抗器六节并联 | 1.2kV | |
长度6000~7000m | 使用电抗器七节并联 | 1.2kV | |
长度7000~8000m | 使用电抗器八节并联 | 1.2kV | |
长度8000~9000m | 使用电抗器九节并联 | 1.2kV | |
长度9000~10000m | 使用电抗器十节并联 | 1.2kV | |
满足35kV以下变压器,绝缘子,PT,CT,开关柜, (试验电压100kV,试验时间1min) | 使用电抗器四节串联 | 5kV |
JL1006-675kVA/108kV变频串联谐振耐压试验装置-扬州金力电气有限公司专业生产厂家
七、主要部件的技术规范及性能
7.1 变频电源控制箱 JL1006-30kVA/220V/380V 1台
7.1.1 技术参数
7.1.1.1 输入工作电源: 单相220V或三相380V±10%,50Hz。
7.1.1.2 输出电压和电流: 0~400V,zui大电流75A。
7.1.1.3 输出频率: 30~300Hz,频率调节细度0.1Hz,不稳定度<0.05%。
7.1.1.4 额定输出容量: 30kVA
7.1.1.5 外形尺寸和重量: 510×370×320mm;30kg
7.1.2 性能特点
7.1.2.1 参数设置:可对试验电压、耐压时间、试验模式、试验电流、等参数进行设置或选择。
7.1.2.2 试验模式:手动试验模式、自动试验模式
a、手动试验模式:具备升压、调谐(含手动、自动)、降压(手控自动)功能等。
b、自动试验模式:进入试验状态后,自动进行调谐、升压、计时、降压、切断主回路并转到试验结果界面。
7.1.2.3 保护功能及其信息提示:具备高压过压、低压过流保护,以及失谐保护、零位、放电保护等多重保护功能。
7.1.2.4 数据存储功能:试验结果保存、回查等。
a、试验结果:手动或自动试验完毕后,在试验结果界面中可显示出试验时的详细参数,可将参数保存在存储器中,该存储器为非易失存储器,可保存200次试验记录。
b、数据查询:可将已保存的试验结果数据显示到屏幕上。
7.1.2.5自动稳压功能:系统根据设定的试验电压或手动升压结果,自动跟踪并维持稳定的试验电压,电压稳定度可达1%。
7.1.2.6 调频范围设定:调频范围可设为20~300Hz。
7.1.2.7 过压保护功能:软件过压保护值,丰富的高压过压保护功能,更具AQ性,有效保护人身、设备及试品的AQ。
7.1.2.8过电流保护:可人工设定过电流保护值;当整套装置的输出电流达到保护整定值时,自动切除整套装置
7.1.2.9击穿保护:具有放电或闪络保护功能,当高压侧发生对地闪络时,自动切除整套装置。不会对试验设备和人身造成伤害,变频电源内电子元件不会击穿
7.1.2.10断电保护:试验电源断电后,装置能快速保护
7.2 激励变压器 JLB-30kVA/1.2kV/2.4kV/5kV/0.2kV/0.4kV 1台
配置特点:将高电压、小电流、短时间与低电压、大电流、长时间的试品试验分开处理,配置不同抽头励磁变,以保证励磁变压器的zui大利用率及重量zui轻。10kV电缆等电气设备试验时,使用1.2kV输出端;35kV电缆试验时,使用2.4kV输出端。
7.2.1 技术参数
7.2.1.1 额定容量: 30kVA
7.2.1.2 输入电压: 0~400V
7.2.1.3 输出电压: 1.2kV ;2.4kV; 5kV
7.2.1.4 工作频率范围: 30~300Hz
7.2.1.5 工作时间: 60min
7.2.1.6 外形尺寸和重量: 450×380×420mm;85kg
7.2.1.7 适用范围: 电气主设备试验及电缆试验
7.2.2 性能特点
7.2.2.1 激励变为干式结构,无漏油之虑。
7.2.2.2 高、低压绕组及铁芯间均设静电屏蔽层,既是励磁变压器,又是隔离变压器。
7.2.2.3 内置过压保护,防止击穿反击。
7.3 高压谐振电抗器 DK-67.5kVA/27kV 10台
7.3.1 技术参数
7.3.1.1 额定zui高工作电压: 27kV(有效值)
7.3.1.2 额定zui大工作电流: 2.5A(有效值)
7.3.1.3 额定容量: 67.5kVA
7.3.1.4 额定电感量: 55H
7.3.1.5工作频率: 30~300Hz
7.3.1.6 工作时间: 60min
7.3.1.7 外形尺寸和重量: φ400×350mm;60kg/台
7.3.2 性能特点
7.3.2.1 高压谐振电抗器采用真空环氧整体浇注,外有憎水层,防潮性能好,绝缘耐热等级F级,满足干式电抗器国家规范要求。
7.3.2.2 电抗器为便携式,体积小,重量轻。
7.3.2.3 电抗器配有防涡流绝缘底座,串联时分组重叠,以降低总体高度减轻劳动强度,增强稳定性。
7.4 电容分压器 FRC-110kV/1500pF 1台
7.4.1 技术参数
7.4.1.1 工作方式: 纯电容式
7.4.1.2 额定电压: 110kV有效值
7.4.1.3 额定电容量: 1500pF
7.4.1.4 工作频率: 30~300Hz
7.4.1.5 测量误差: <1.5%
7.4.1.6 外形尺寸和重量: φ120×1000mm;8kg
7.4.2 性能特点
7.4.2.1 额定电压下可连续运行1小时。
7.4.2.2 在30~300Hz范围内,其精度和稳定度保持要求不变。
7.4.2.3 在20℃、0.4~0.5UN下介损值:≤0.15
7.4.2.4 分压比误差:有效值时≤1.5%,
7.4.2.5 高、低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30~300H内分压比不变。
7.4.2.6 电压测量通过测试引线引至变频电源进行测量。
JL1006-675kVA/108kV变频串联谐振耐压试验装置

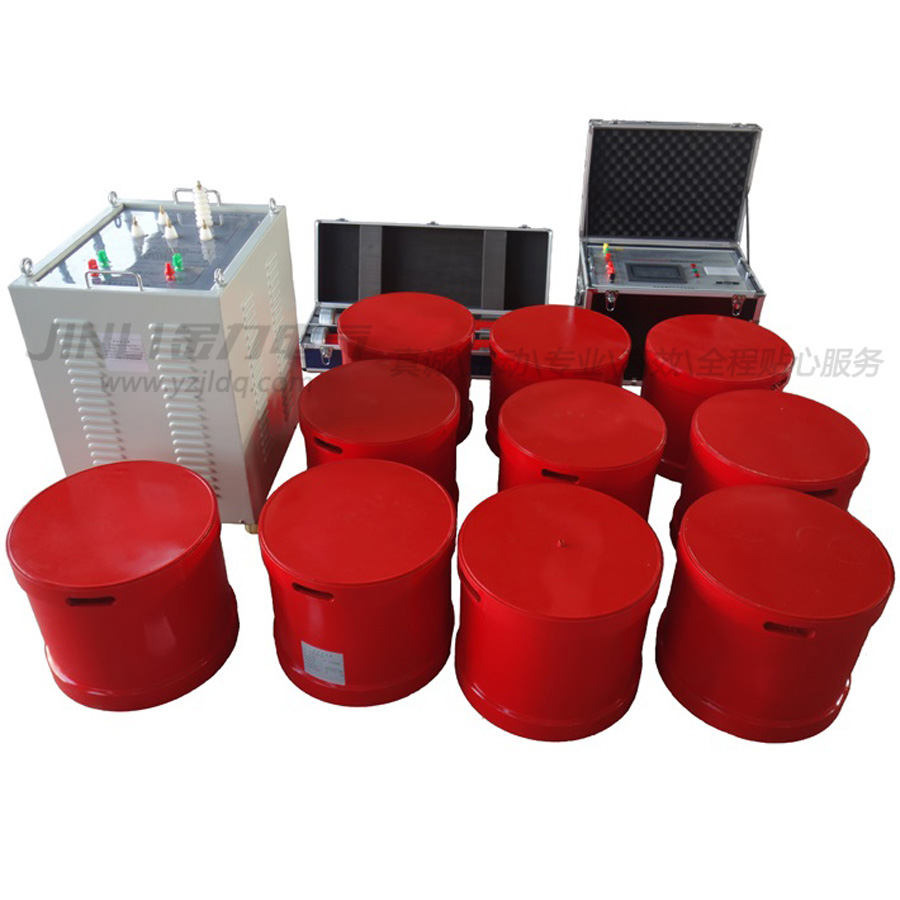

八、系统的基本配置
(一)主要部件一览表
序号 | 设备名称 | 规 格 | 单位 | 数量 | 备 注 |
1 | 变频电源控制箱 | JL1006-30kVA/220V/380V | 台 | 1 | 30kVA,30~300Hz |
2 | 激励变压器 | JLB-30kVA/1.2kV2.5kV/5kV/0.2kV/0.4kV | 台 | 1 | 30kVA,30~300Hz,60min输出电压:1.2kV;2.4kV;5kV |
3 | 高压谐振电抗器 | DK-67.5kVA/27kV | 台 | 10 | 27kV,2.5A,55H,60min |
4 | 电容分压器 | FRC-110kV/1500pF | 台 | 1 | 110kV,1500pF,精度1.5级,纯交流 |
(二)设备附件及相关资料一览表
序号 | 名 称 | 型号及规格 | 单位 | 数量 | 备注 |
1 | 试验线 | 按设备成套需要配置 | 包 | 1 | |
2 | 出厂试验报告 | 份 | 1 | ||
3 | 成套装置使用说明书 | 份 | 1 | ||
4 | 产品合格证 | 份 | 1 | ||
5 | 装箱清单 | 份 | 1 |
