JL1006系列电缆交流耐压/变频串联谐振试验装置

添加时间:2022-03-17 14:19:58   浏览次数:1062

产品简介:

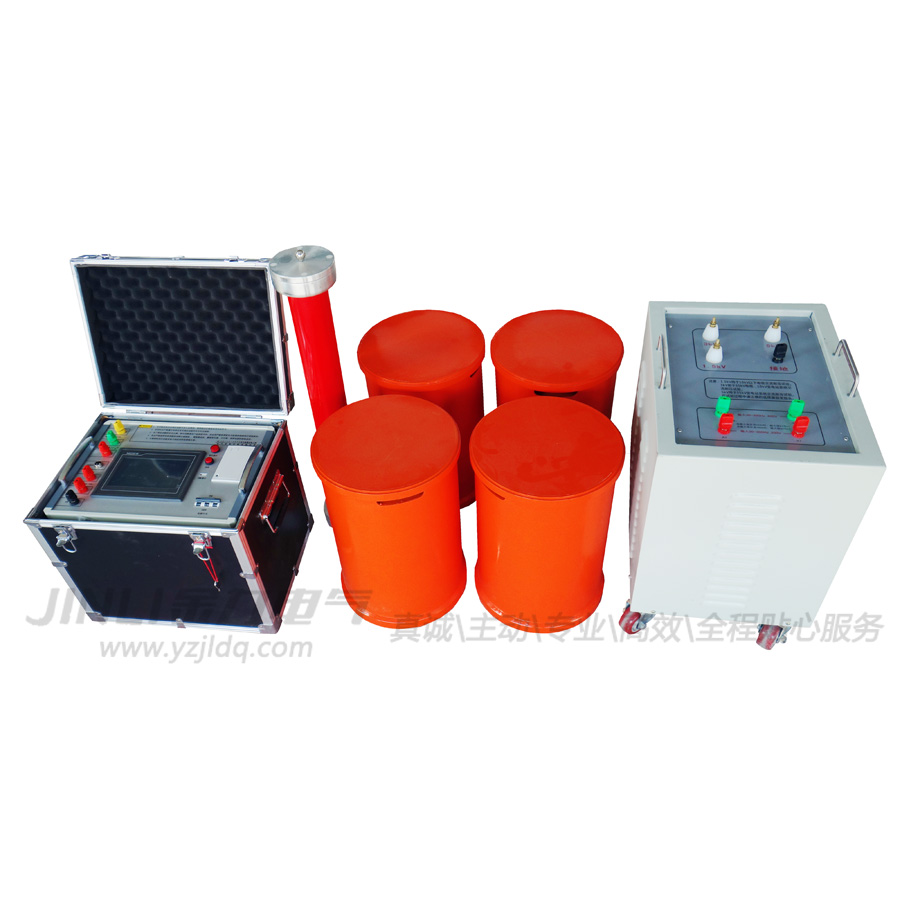

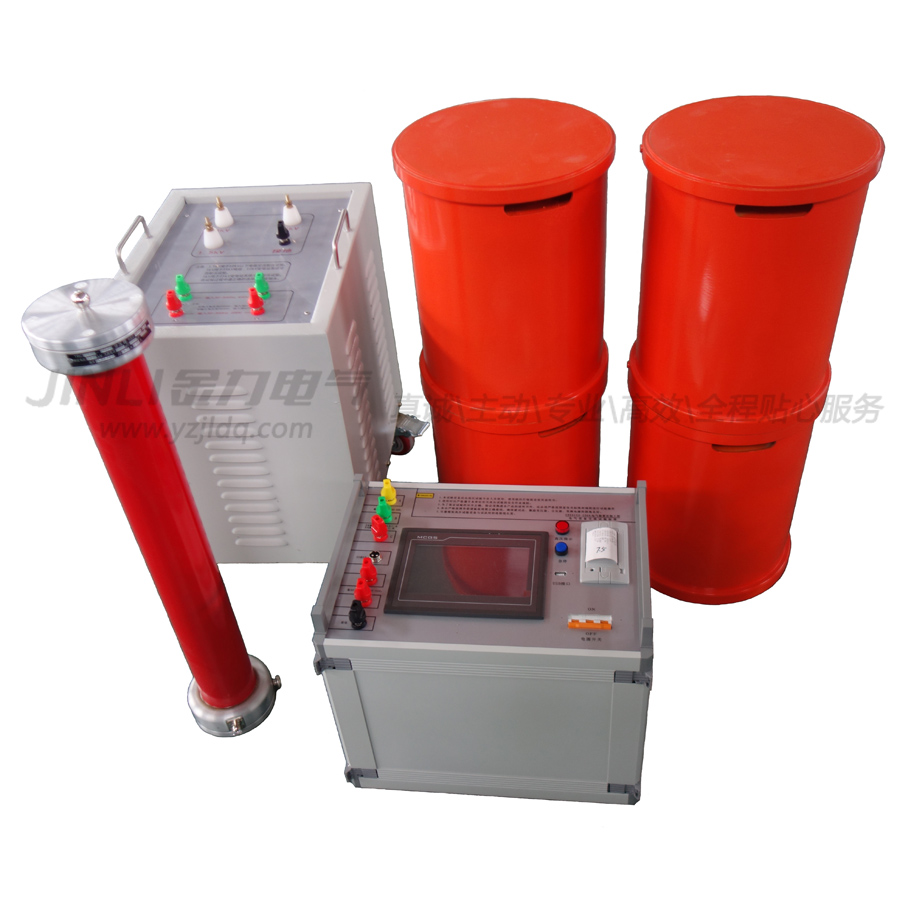

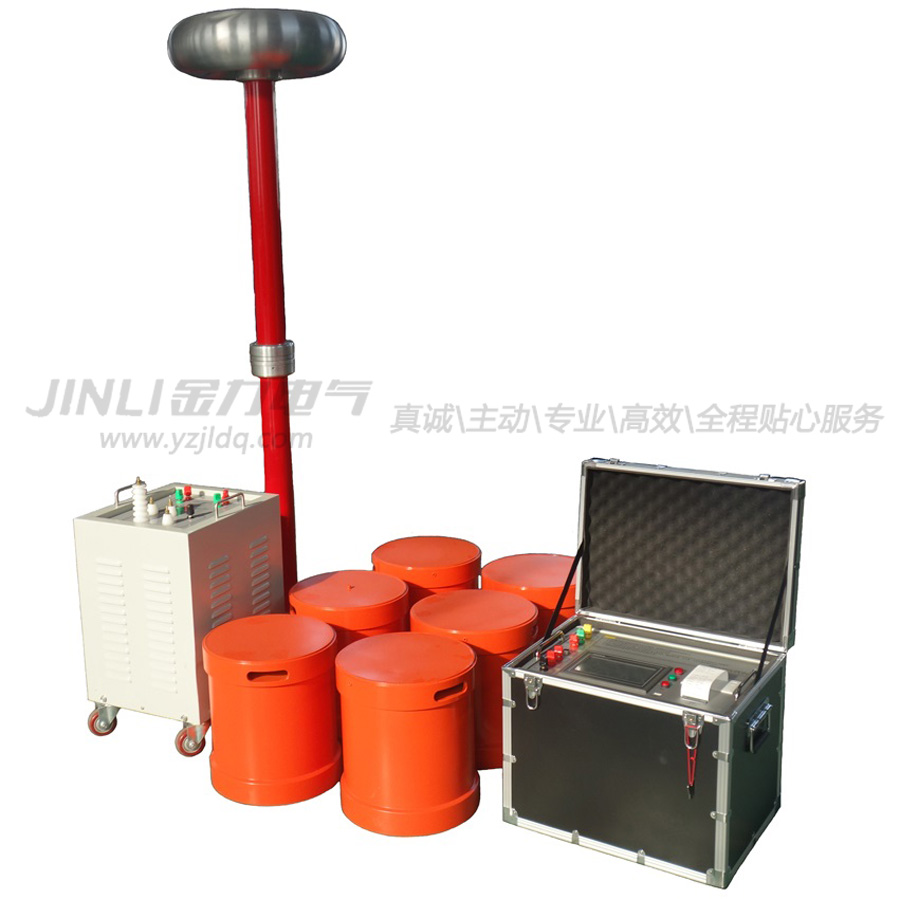

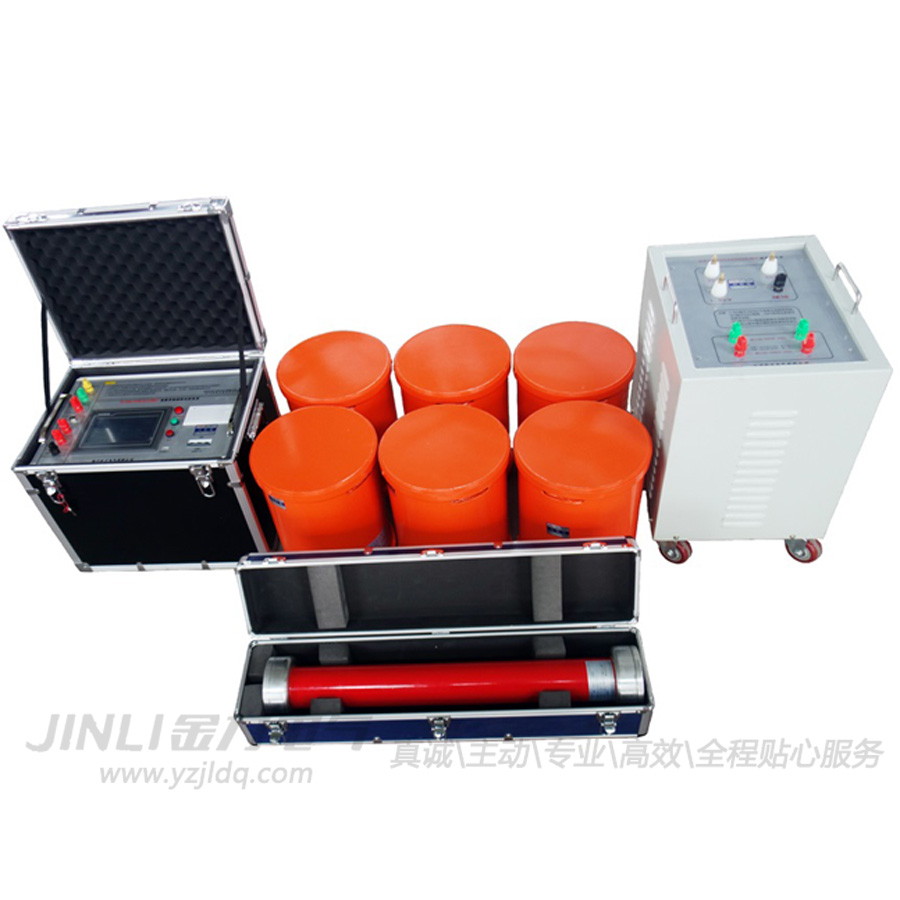

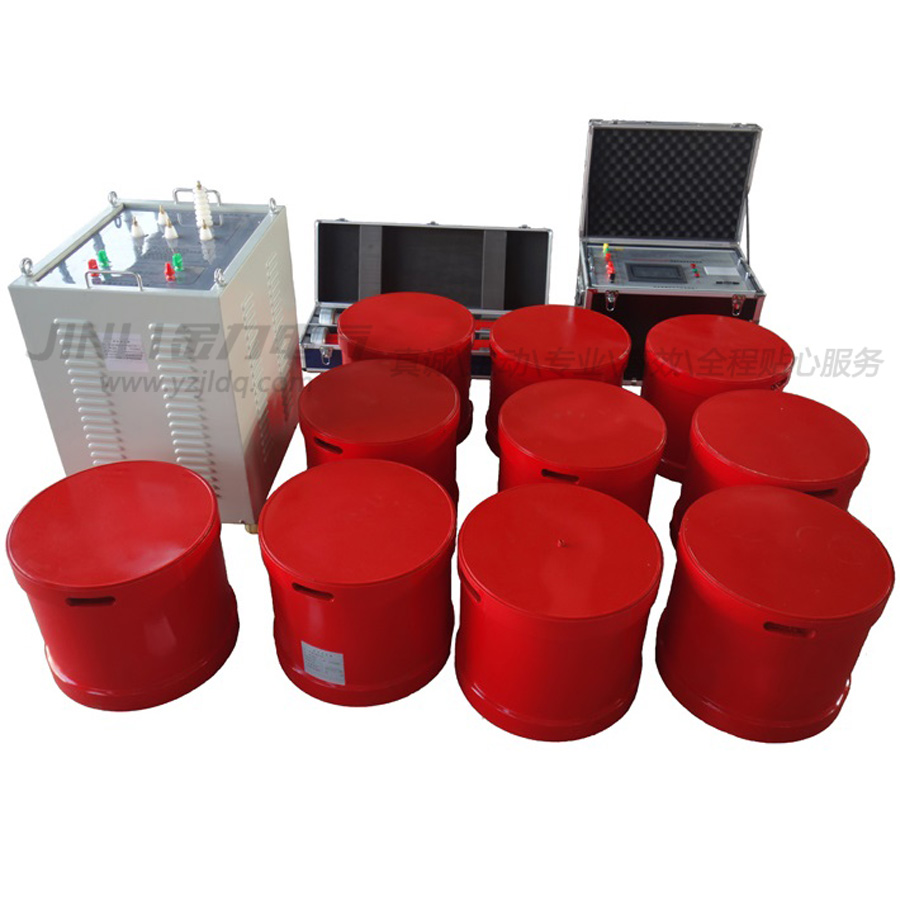

JL1006系列电缆交流耐压/变频串联谐振试验装置,采用了调节电源频率的方式,使电抗器与被试电容器实现谐振,在被试品上获得高电压大电流。,是当前高电压试验的一种新的方法和潮流,在国内外已经得到广泛的应用。JL1006系列便携式电缆耐压试验装置由变频电源、激磁变压器、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式;分压器并联在被试品 上,用于测量被试品上的谐振电压,并作过压保护信号;调频功率输出经激励变压器耦合给串联谐振回路,提供串联谐振的激励功率。 变频串联谐振试验装置是运用串联谐振原理,利用励磁变压器激发串联谐振回路,调节变频控制器的输出频率,使回路电感L和试品C串联谐振,谐振电压即为加到试品上电压。变频串联谐振试验装置广泛用于电力、冶金、石油、化工等行业,适用于大容量,高电压的电容性试品的交接和预防性试验。

产品别称:变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、电缆耐压串联谐振装置、便携式电缆耐压试验装置、串联谐振耐压设备。

产品特性:

◆ 稳定性、可靠性高。系统采用进口功率元件作为功率变换的核心,电压输出和频率输出稳定,电磁兼容设计合理,保护功能完善,经过多次高压直接对地短路的测试,系统仍然保持完好,同时系统也有很强的过载能力。

◆ 自动调谐功能强大。系统自动调谐时,从30Hz到300Hz自动扫频,显示扫频曲线,用户能直观地看到系统调谐过程;扫频完成后,系统根据扫频初步找到的谐振频点,在其±5Hz范围内以0.01Hz为分辨率进行频率细扫,zui后精确锁定谐振频率。

◆ 支持多种试验模式。系统支持“自动调谐+手动调压”,“自动调谐+自动调压”,“手动调谐+手动调压”等试验模式,推荐使用“自动调谐+手动调压”模式,既能快速找到谐振点,又能通过手动调压控制试验过程,AQ性更高。

◆ 系统人机交互界面友好。试验参数设置、试验控制、试验结果等同屏显示,直观清晰,并具有自动计时及操作提示功能。全触摸屏操作及显示,具备试验数据保存和查询功能。

◆ 保护功能完善。具备零位保护(电压输出控制旋钮不在零位时,禁止系统启动),过压保护,过流保护,闪络保护等功能,保证了系统的可靠性。

产品选型:JL1006系列电缆交流耐压/变频串联谐振试验装置

编号

产品型号及方案名称

试品对象适用范围

串联谐振试验设备主要配置参数

变频源(台)

励磁变(台)

电抗(节)

分压器(台)

电容器(台)

1

JL1006-50kVA/50kV变频串联谐振试验装置

10kV/300mm2电缆1km

5kW

5kVA/1.5/3kV

25kV/1A(2节)

50kV/2500pF


10kV/120mm2电缆1.2km

10kV电气设备

2

JL1006-75kVA/75kV变频串联谐振试验装置

10kV/300mm2电缆1.5km

6kW

6kVA/1.5/3/5kV

25kV/1A(3节)

80kV/1000pF


35kV/300mm2电缆0.35km

10kV电气设备

35kV主变,电容量≤0.02μF

3

JL1006-108kVA/54kV变频串联谐振试验装置

10kV/300mm2电缆2km

6kW

6kVA/1.5/3kV

27kV/1A(4节)

60kV/2500pF


35kV/300mm2电缆0.5km

10kV电气设备

4

JL1006-108kVA/108kV变频串联谐振试验装置

10kV/300mm2电缆2.2km

6kW

6kVA/1.5/3/6kV/0.4kV

27kVA/27kV(4节)

1000pF/110kV


10kV开关等电气设备

35kV/300mm2电缆0.8km

35kV/13500kVA主变,电容量≤0.02μF

35kV开关等电气设备

5

JL1006-108kVA/108kV变频串联谐振试验装置

10kV/300mm2电缆2km

6kW

6kVA/1.5/3/6kV

27kV/1A(4节)

1000pF/110kV

80kV/10000pF(出40kV抽头)

35kV/300mm2电缆0.6km

35kV电气设备

35kV主变,电容量≤0.01μF

10kV主变,电容量≤0.01μF

10kV电气设备

6

JL1006-132kVA/22kV变频串联谐振试验装置

10kV/300mm2电缆3km

6kW

6kVA/1kV

22kV/2A(3节)

30kV/3000pF


10kV/120mm2电缆4.5km

7

JL1006-132kVA/66kV变频串联谐振试验装置

10kV/300mm2电缆3km

6kW

6kVA/1kV/3kV

22kV/2A(3节)

70kV/2500pF


10kV/120mm2电缆4.5km

10kV电气设备

8

JL1006-135kVA/54kV变频串联谐振试验装置

10kV/300mm2电缆3km

7.5kW

7.5kVA/1.5/3kV

27kV/1.25A(4节)

60kV/2500pF


35kV/300mm2电缆1km

10kV电气设备

9

JL1006-135kVA/108kV变频串联谐振试验装置

10kV/300mm2电缆3km

7.5kW

7.5kVA/1.5/3/5kV

27kV/1.25A(4节)

110kV/1000pF

80kV/10000pF(出40kV抽头)

35kV/300mm2电缆1km

35kV电气设备

35kV主变,电容量≤0.01μF

10kV电气设备

10

JL1006-135kVA/108kV变频串联谐振试验装置

10kV/300mm2电缆3km

7.5kW

7.5kVA/1.5/3/5kV

27kV/1.25A(4节)

110kV/1000pF


35kV/300mm2电缆1km

35kV电气设备

35kV主变,电容量≤0.02μF

10kV电气设备

11

JL1006-160kVA/160kV变频串联谐振试验装置

10kV/300mm2电缆2km

10kW

10kVA/2.5/5/10kV

40kV/1A(4节)

160kV/750pF(两节)


35kV/300mm2电缆0.8km

35kV电气设备

110kV主变,电容量≤0.02μF

12

JL1006-162kVA/108kV变频串联谐振试验装置

10kV/300mm2电缆3km

10kW

10kVA/1.5/3/6kV

27kV/1.5A(4节)

110kV/1000pF


35kV/300mm2电缆1.5km

35kV电气设备

13

JL1006-176kVA/22kV变频串联谐振试验装置

10kV/300mm2电缆4km

7.5kW

7.5kVA/1kV

22kV/2A(4节)

30kV/3000pF


10kV/120mm2电缆5.5km

14

JL1006-200kVA/200kV变频串联谐振试验装置

10kV/300mm2电缆2km

12kW

12kVA/3/6/12kV

50kV/1A(4节)

200kV/750pF(两节)


35kV/300mm2电缆0.6km

35kV电气设备

110kV主变,电容量≤0.02μF

110kV GIS

15

JL1006-216kVA/216kV变频串联谐振试验装置

10kV/300mm2电缆3km

12kW

12kVA/3/6/12kV

36kV/1A(6节)

220kV/750pF(两节)


35kV/300mm2电缆1km

35kV电气设备

110kV主变,电容量≤0.02μF

110kV GIS

16

JL1006-216kVA/108kV变频串联谐振试验装置

10kV/300mm2电缆4km

12KW

12kVA1.5/3/6kV

27kV/2A(4节)

110kV/1000pF


35kV/300mm2电缆1.6km

35kV电气设备

17

JL1006-220kVA/22kV变频串联谐振试验装置

10kV/300mm2电缆5km

12KW

12kVA/1.2kV

22kV/2A(5节)

30kV/3000pF


10kV/120mm2电缆7km

18

JL1006-264kVA/22kV变频串联谐振试验装置

10kV/300mm2电缆6km

12KW

12kVA/1kV

22kV/2A(6节)

30kV/3000pF


10kV/120mm2电缆7.5km

19

JL1006-270kVA/54kV变频串联谐振试验装置

10kV/300mm2电缆5km

15KW

15kVA/1.5/3kV

27kV/2.5A(4节)

60kV/2500pF


35kV/120mm2电缆2.5km

20

JL1006-270kVA/108kV变频串联谐振试验装置

10kV/300mm2电缆5km

15KW

15kVA/1.5/3/6kV

27kV/2.5A(4节)

110kV/1500pF


35kV/300mm2电缆2km

35kV电气设备

21

JL1006-270kVA/270kV变频串联谐振试验装置

10kV/300mm2电缆3km

15kW

15kVA/4/8/16kV

45kV/1A(6节)

270kV/500pF

160kV/5000pF(分两节)

35kV/300mm2电缆1km

110kV/300mm2电缆0.2km

110kV电气设备

110kV主变,电容量≤0.01μF

22

JL1006-270kVA/270kV变频串联谐振试验装置

10kV/300mm2电缆3km

15kW

15kVA/4/8/16kV

45kV/1A(6节)

270kV/500pF


35kV/300mm2电缆1km

110kV/300mm2电缆0.2km

110kV电气设备

110kV主变,电容量≤0.02μF

23

JL1006-324kVA/108kV变频串联谐振试验装置

10kV/300mm2电缆5km

18kW

18kVA/1.5/3/6kV

27kV/2A(6节)

110kV/1000pF


35kV/300mm2电缆2.8km

35kV电气设备

24

JL1006-405kVA/108kV变频串联谐振试验装置

10kV/300mm2电缆5km

22kW

22kVA/1.5/3/6kV

27kV/2.5A(6节)

110kV/1000pF


35kV/300mm2电缆3km

35kV电气设备

25

JL1006-405kVA/270kV变频串联谐振试验装置

10kV/300mm2电缆4.5km

18kW

18kVA/4/8/16kV

45kV/1.5A(6节)

270kV/500pF


35kV/300mm2电缆2km

110kV/300mm2电缆0.5km

110kV主变,电容量≤0.02μF

110kV 电气设备

26

JL1006-540kVA/270kV变频串联谐振试验装置

10kV/300mm2电缆10km

30kW

30kVA/1.5/3/6kV;15kVA/16kV

27kV/2A(10节)

270kV/500pF


35kV/300mm2电缆4km

110kV/300mm2电缆1km

110kV主变,电容量≤0.02μF

110kV 电气设备

27

JL1006-540kVA/270kV变频串联谐振试验装置

10kV/300mm2电缆6km

30kW

30kVA/4/8/16kV

45kV/2A(6节)

270kV/500pF


35kV/300mm2电缆3km

110kV/300mm2电缆1km

110kV主变,电容量≤0.02μF

110kV 电气设备
