JL1006系列变电站电气设备交流耐压谐振装置

添加时间:2022-03-21 14:39:41   浏览次数:951

产品简介:

JL1006系列变电站电气设备交流耐压谐振装置,该系列耐压装置主要针对220KV及以下变电站一次电气设备交流耐压试验设计制造。可按规程要求满足变压器、GIS系统、SF6开关、电缆、套管等容性设备交流耐压试验。既可满足高电压、小电流的设备试验条件要求,又可满足低电压、大电流的设备试验条件要求,具有较宽的适用范围,是地、市、县级高压试验部门及电力承装、修试工程单位理想的耐压设备。

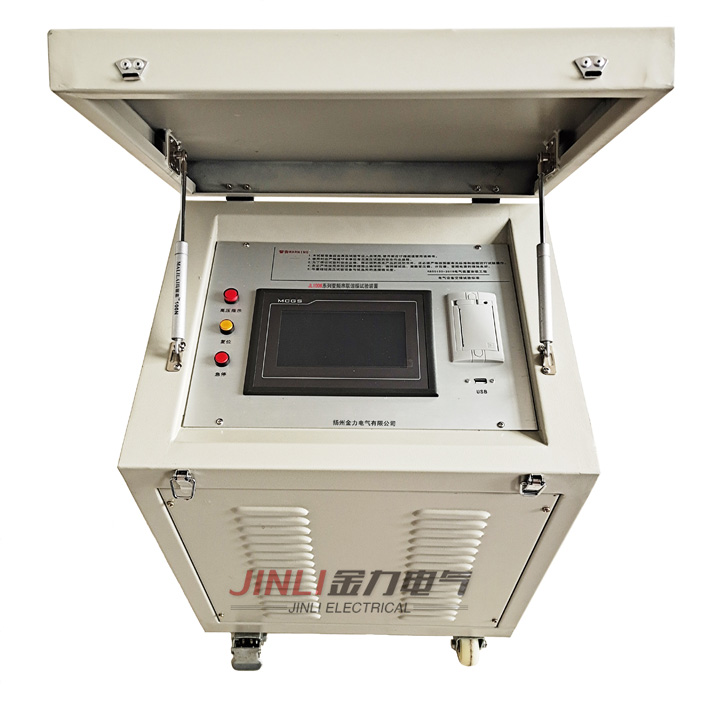

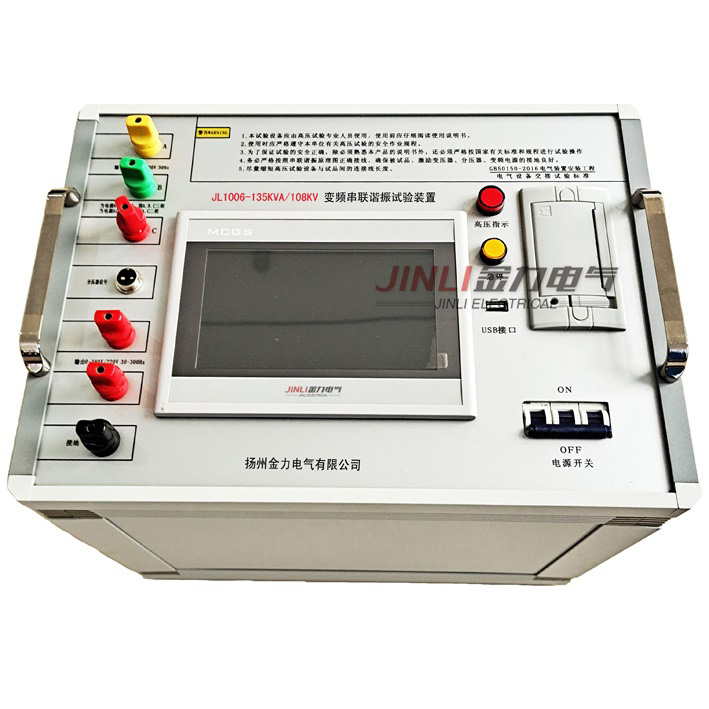

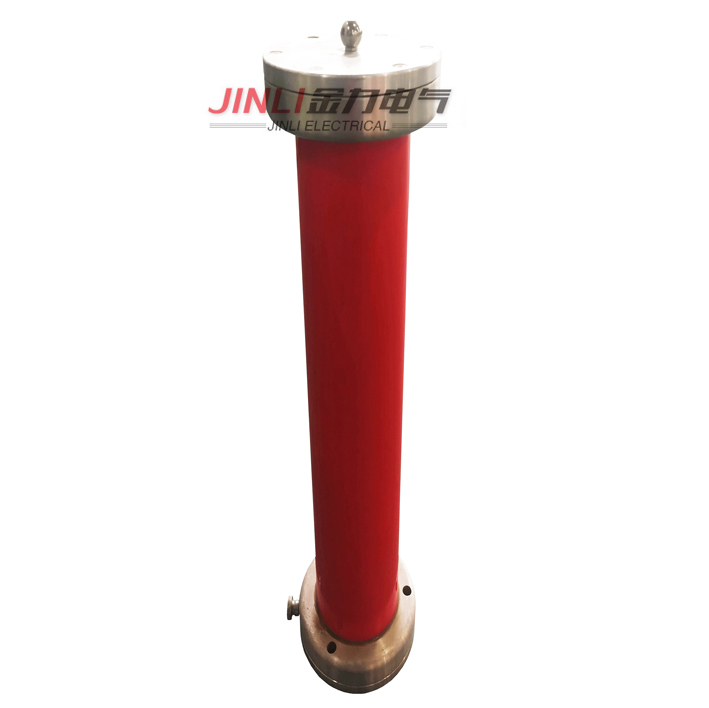

变电站设备交流耐压谐振装置主要由变频控制电源、激励变压器、电抗器、电容分压器组成。其中变频控制电源采用进口的SPWM数字式波形发生芯片,频率分辨率为16位,在20~300Hz时频率细度可达0.1Hz,同时采用了正交非同步固定式载波调制方式,确保在整个频率区间内输出波形良好;功率部分采用了先进的IPM模块,确保仪器稳定和AQ。

产品别称:

交流耐压谐振装置、变频谐振、变频串联谐振、串联谐振、串联谐振变压器、变频串联谐振试验装置、电缆交流耐压谐振试验装置、串联谐振试验设备.

产品特性:

◆ 该系列装置与国内同类产品相比,具有多种关键优势:

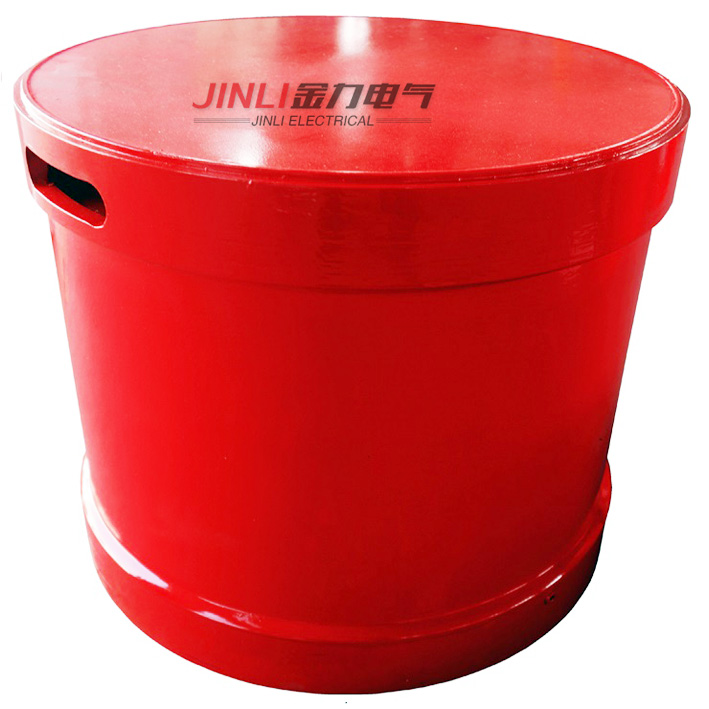

◆ 同电压等级、同容量的电抗器其体积较小、重量较轻;在额定负载时温升小;采用干式环氧浇注,机械强度高,电气绝缘性能好,美观可靠。

◆ 变频控制源容量裕度大;保护功能强;输出波形好;稳定性好;具备多种工作模式,操作方便;采用220V或380V单相电源,方便现场取电。

◆ 配置灵活。可选配不同类型电抗器,满足不同试品要求,实现一机多用,性价比高。

产品参数:

◆ 额定输出电压:0~500KV(AC有效值)及其以下

◆ 输出频率:20~300Hz

◆ 谐振电压波形:纯正弦波,波形畸变率<1.0%

◆ zui大试验容量:1000KVA及其以下

◆ 工作制:满功率输出下,一次连续工作时间15min

◆ 品质因数:30~90

◆ 频率调节灵敏度:0.1Hz,不稳定度<0.05%

◆ 工作电源:380/220V±15%/50Hz±5%

◆ 系列产品配置及适用范围:

产品型号名称

变频源

电抗器

激励变压器

分压器

适用范围

JL1006-75/75

6kW

25kV/1A三台(干式)

6kVA(干式)

80kV

1000kVA及以下10kV电力变。

10kV开关、母线、PT、CT等。

10kV(300mm2)电缆≤1.5km

JL1006-135/108

6kW

27kV/1.25A四台(干式)

6kVA(干式)

110kV

31500kVA及以下35kV电力变。

35kV开关、母线、PT、CT等。

10kV(300mm2)电缆≤3km。

35kV (300mm2)电缆≤1km

JL1006-200/200

10kW

50kV/1A四台(干式)

10kVA(干式)

200kV

50000kVA及以下110kV电力变。110kVGIS、PT、CT等(预防性试验)。

35kV(300mm2)电缆≤1.0km。

10kV (300mm2)电缆≤2.0km

JL1006-270/270

15kW

45kV/1A六台(干式)

15kVA(干式)

300kV

50000kVA及以下110kV电力变。110kVGIS、PT、CT等。

35kV(300mm2)电缆≤1.2km。

10kV (300mm2)电缆≤3.0km

JL1006-800/400

30kW

50kV/2A八台(干式);

100kV/2A四台(油浸式)

30kVA(干式);

30kVA(油浸式)

400kV

80000kVA及以下220kV电力变。

50000kVA及以下110kV电力变。

110kV/220kVGIS、PT、CT等。

35kV(300mm2)电缆≤2.0km。

110kV (300mm2)电缆≤0.7km

JL1006-1600/800

60kW

200kV/2A四台(油浸式)

60kVA(干式)

800kV

80000kVA及以下220kV电力变。

50000kVA及以下

110kV电力变。500kVGIS、PT、CT等。

220kV开关、GIS、PT、CT等。110kV(400mm2)电缆≤1.5km。

220kV (400mm2)电缆≤1.0km
