JL1006-270KVA/270KV变频串联谐振耐压试验装置

产品简介：
JL1006-270KVA/270KV变频串联谐振耐压试验装置主要针10kV、35kV电缆，发电机以及110kV及以下电力主变压器、母线开关等所有电气主设备的交流耐压试验设计制造。电抗器采用多只分开设计，既可满足高电压、小电流的设备试验条件要求，又能满足象10kV电缆这样的低电压的交流耐压试验要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

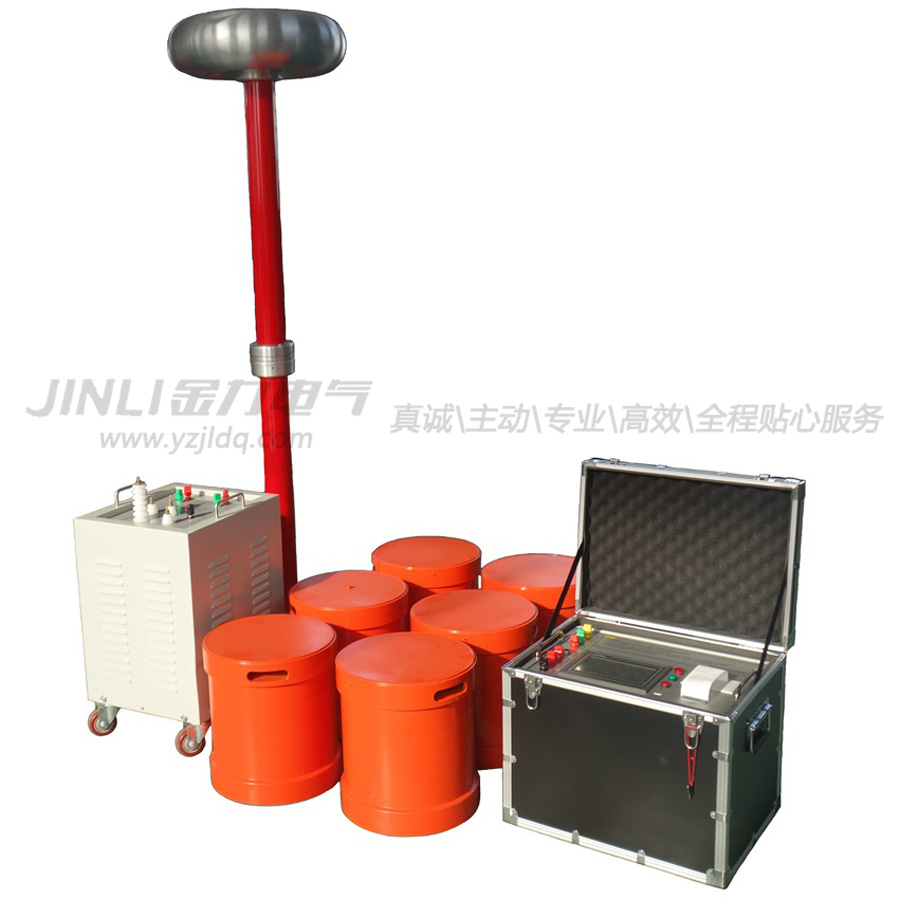

JL1006-270KVA/270KV变频串联谐振耐压试验装置主要由变频电源、激励变压器、电抗器、电容分压器组成。
产品特性：
◆ JL1006-270KVA/270KV变频串联谐振耐压试验装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪落时闪落保护动作并能记下闪络电压值，以供试验分析。
◆ 整个装置单件重量很轻，不超过45kg，便于现场使用。
◆ 变频串联谐振试验装置具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度。工作模式为：全自动模式、手动模式、自动调谐手动升压模式、
◆ 能存储，存入的数据编号是数字，方便的帮助用户识别和查找。
◆ 变频串联谐振试验装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。
◆ 采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。
产品参数：
◆ 变频电源一台：
额定功率：15kVA；
输入电压：单相220V或380V±10%  45～65Hz
输出电压：0～400V可调
输出电压频率：30～300Hz  0.1Hz步进可调  频率不稳定度≤0.02%  输出电流：0～37.5A
◆ 高压电抗器（共6台）：45kV/1A
额定工作电压：45kV
额定工作电流：1A
额定电感量：100H
连续工作时间：60min
温    升：小于60度
工作频率：30~300Hz
◆ 激励变1台：
额定容量：15kVA
输入电压：200V/400V
输出电压：1.5/3/5/15kV,1.5kV用于10kV电缆,10kV变电站耐压试验;3kV用于35kV电缆耐压试验;15kV用于110kV变电站系统耐压试验。
◆ 电容分压器一台：270kV纯电容式：
自身电容量：500pF
工作频率：30～300Hz
不确定度：1.5%
额定电压:135kV/1000pF，270kV/500pF
◆ 测试线及附件壹套：
1) 内部连接线             1套
2) 电抗器绝缘底座         2只
3) 均压球                 2只
4) 分压器支架             1套
5) 使用说明书             1份
6) 试验报告               1份
