金力电气公司变频串联谐振装置主要功能及其技术特点

金力电气公司变频串联谐振装置主要功能及其技术特点
1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪落时闪落保护动作并能记下闪络电压值，以供试验分析。
2、整个装置单件重量很轻，大不超过40kg，便于现场使用。
3、装置具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度。
工作模式为：全自动模式、手动模式、自动调谐手动升压模式、
4、能存储，存入的数据编号是数字，方便的帮助用户识别和查找。
5、装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。

6、采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。

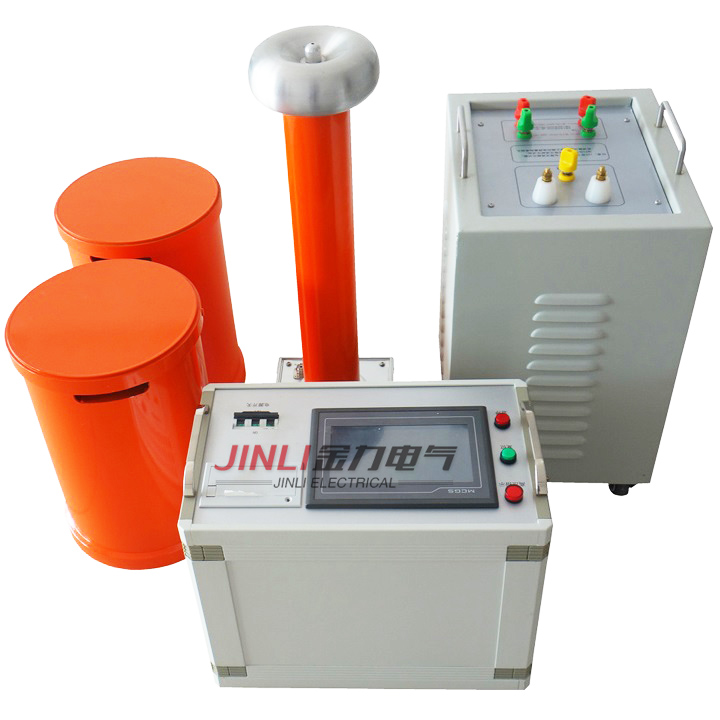

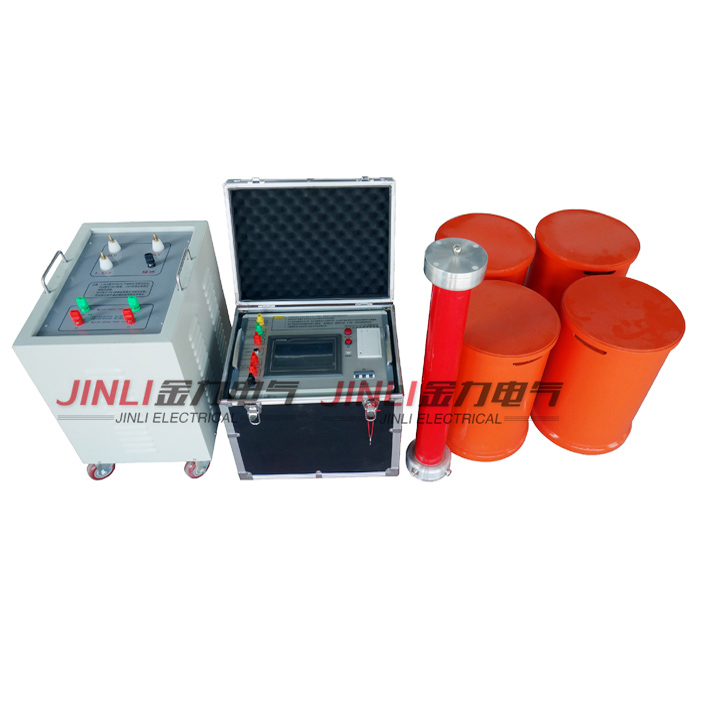

JL1006-50kVA/50kV变频串联谐振试验装置

一、 被试品对象及试验要求

1、10kV/300mm2电缆1 km的交流耐压试验，电容量≤0.36uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

2, 10KV断路器耐压45KV,试验时间1min

3, 10KV 变压器耐压28KV ,试验时间1min,试验频率大于40Hz，

二、 工作环境

1. 环境温度：－10⁰C–50⁰C;

2. 相对湿度：≤90%RH;

3. 海拔高度:  ≤1000米；

三、 装置主要技术参数及功能

1. 额定容量：50kVA；

2. 输入电源：单相220或三相380V电压，频率为50Hz；

3. 额定电压：50kV；

4. 额定电流：1A；2A

5. 工作频率：30-300Hz；

6. 装置输出波形：正弦波

7. 波形畸变率：输出电压波形畸变率≤1%；

8. 工作时间：额定负载下允许连续5min；过压1.1倍1分钟；

9. 温升：额定负载下连续运行5min后温升≤65K；

10. 品质因素：装置自身Q≥30(f=45Hz)；

11. 保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

12. 测量精度：系统有效值1.5级；
