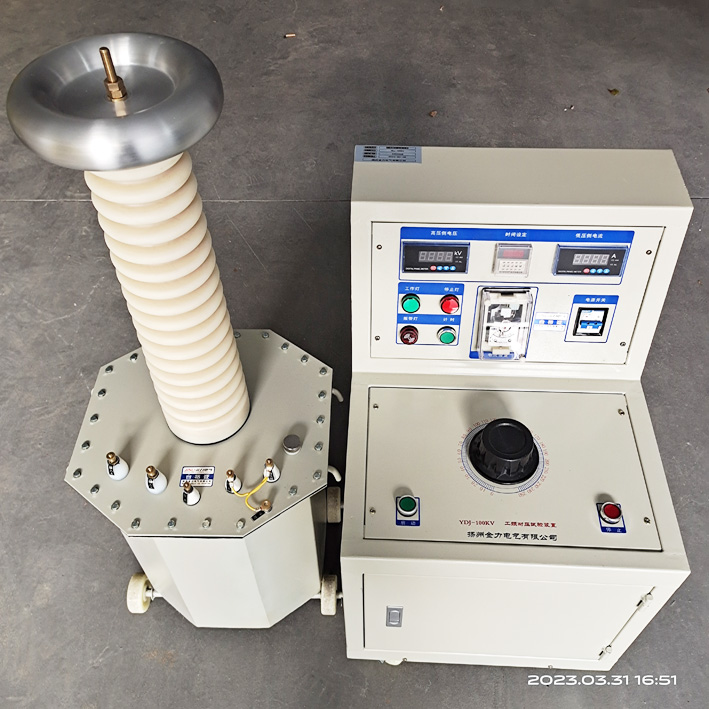

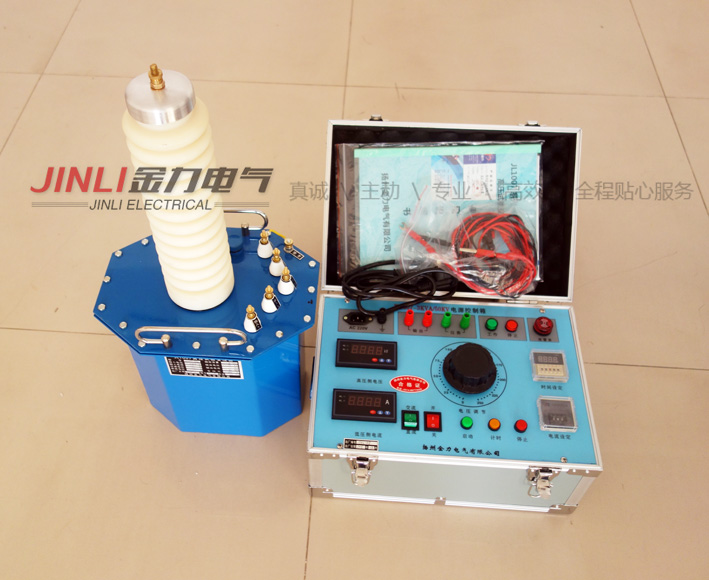

YDJ-5KVA/50KV工频交流耐压试验成套装置

YDJ-5KVA/50KV工频交流耐压试验成套装置-扬州金力电气有限公司

产品简介：
YDJ-5KVA/50KV工频交流耐压试验成套装置是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的YDJ系列油浸式试验变压器是在YDJ（G）系列试验变压器的基础上按照国家标准《ZBK-41006-89》经过改进后而生产的一种新型产品。
YDJ-5KVA/50KV工频交流耐压试验成套装置产品具有体积小、重量轻、结构紧凑、功能齐全，通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电气元件、绝缘材料进行汇频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。
产品结构：
YDJ-5KVA/50KV工频交流耐压试验成套装置采用单框芯式结构。初级绕组绕在铁芯上、高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角结构，整体外形美观大方。
工作原理：
YDJ-5KVA/50KV工频交流耐压试验成套装置为单相变压器，联结组标号I.I.用二频220V（10KVA以上为380V）电源接入系列操作箱（台），经操作箱内自耦调压器（50KVA以上调压器外附）调节至0-200V（或0-400V）电压输出至YDJ系列油浸式试验变压器的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。
注意事项：
◆ 试验人员应做好分工，明确相互间联系办法。并有专门人监护现场AQ及观察试品状态。
◆ 被试品应清扫干净，并绝对干燥，以免损坏被试品和试验带来的误差。
◆ 对丁大型试验，一般都应先进行空升试验。即不接试品时升压至试验电压，校对各种表计，调整间隙。
◆ 升压速度不能太快，并必须防止突然加压。例如调压器不在零位的突然合闸，也不能突然切断电源，一般应在调压器降至零位时拉闸。
◆ 当电压升至试验电压时，开始计时，到1min后，迅速降到1/3试验电压以下时，才能拉开电源。
◆ 在升压或耐压试验过程，如发现下列不正常情况时，应立即降压，切断电源，停止试验并查明原因：①电压表指针摆动很大；②发现绝缘烧焦或冒烟；③被试品内有不正常的声音。
◆ 耐压试验前后应测量绝缘电阻，检查绝缘情况。

产品选型：

YDJ系列工频交流耐压试验成套装置选型
