局部放电试验中如何抑制干扰信号

来源:扬州金力电气   添加时间:2024-06-13 09:35:11   浏览次数:128

局部放电试验中如何抑制干扰信号



  局部放电产生的检测信号非常微弱,只有微伏级。在价值上,很容易被外界干扰信号淹没。因此,需要考虑抑制干扰信号的影响,采取有效的抗干扰措施。

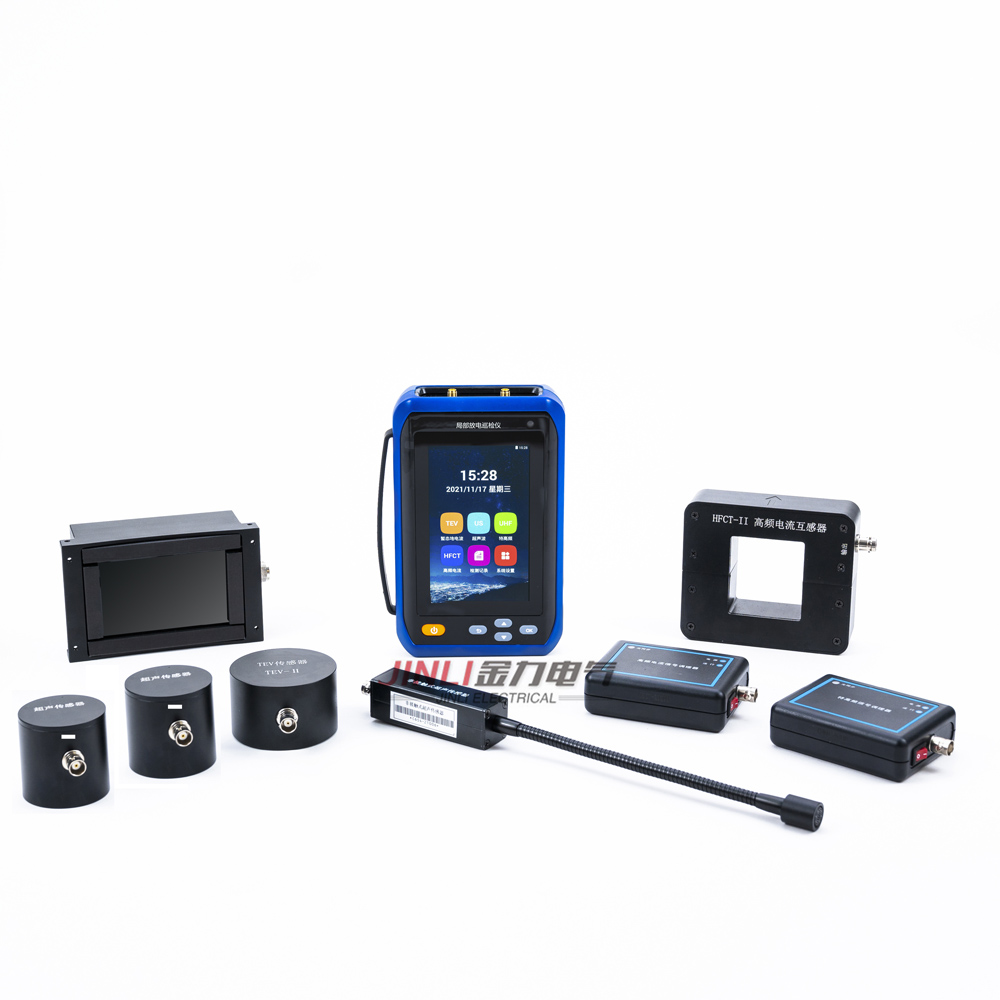

  局部放电测试仪测试中一些干扰的抑制方法如下:


  (1)电源的干扰可以通过滤波器来抑制。滤波器应能抑制检波器带宽内的所有频率,但能通过低频测试电压。


  (2)接地系统的干扰可以通过单独的连接将测试电路连接到适当的接地点来消除。附近所有接地金属应良好接地,无电位波动。


  (3)放电测试线耦合引入的外界干扰源,如静电或磁感应、高压测试、附近开关操作、无线电发射等引起的电磁辐射等,被误认为是放电脉冲。


  如果不能去除这些干扰信号源,则应对测试线进行表面处理,保证良好的表面光洁度、大曲率半径和屏蔽性。设计良好的薄金属片、金属板或钢丝应被屏蔽。有时应使用样品的金属外壳作为屏蔽。有条件的话,可以建一个屏蔽实验室。


  由于局部放电脉冲信号是一种非常微弱的信号,现场的电磁干扰会对测量结果造成很大的误差,因此很难准确测量。为提高测量精度,局部放电仪除采取上述抗干扰措施外,还应采取以下措施:


  (1)试验所用设备尽量采用无晕设备,尤其是试验变压器和耦合电容Ck。


  (2)局部放电测试仪具有良好的滤波性能和电源与测量电路之间的高频隔离。


  (3)局部放电测试仪的测试时间应选择干扰较小的时间,如夜间。
