电力设备为什么要进行交流耐压测试?

来源:扬州金力电气   添加时间:2024-06-13 09:38:32   浏览次数:152

电力设备为什么要进行交流耐压测试?



  为什么需要对电力设备进行交流耐压测试?交流耐压试验是鉴定电力设备介电强度的一种有效而直接的方法。


  电力设备在运行过程中,长期在电场、温度和机械振动的作用下,绝缘会逐渐劣化。标准油杯用于绝缘油的耐压试验以盛油。这些包括整体劣化和局部劣化,形成缺陷。例如,由于局部电场比较集中或局部绝缘比较薄弱,存在局部缺陷。各种预防性测试方法,各有所长,可以发现一些缺陷,反映绝缘状况,但其他测试方法的测试电压往往低于电力设备的工作电压,不足以作为AQ的保证手术。.


  虽然直流耐压测试比较高,可以发现一些绝缘的薄弱点,但是由于电力设备的绝缘大部分是电介质的组合,在直流电压的作用下,电压是按电阻分布的,所以DC用于测试。在交流电场下,交流电源设备的弱点并不总能被发现。例如,发电机的槽缺陷在DC下不易被发现。


  交流耐压试验符合电力设备在运行过程中所经受的电气条件。同时,交流耐压试验电压一般高于工作电压。因此,通过测试后,设备具有较大的AQ余量,因此此次测试成为了AQ的保障。重要的操作手段。但由于交流耐压试验所用的试验电压远高于工作电压,过高的电压会增加绝缘介质的损耗、发热、放电,加速绝缘缺陷的发展。因此,从某种意义上说,交流耐压试验是一种破坏性试验。


  在进行交流耐压测试之前,必须提前进行各种无损测试,如测量绝缘电阻、吸收比、介质损耗因数tgδ、直流漏电流等。综合分析测试结果,判断是否设备潮湿或有缺陷。如果发现有问题,需要提前处理,待缺陷排除后再进行交流耐压试验,以免交流耐压试验时绝缘击穿,扩大绝缘缺陷,延长维修时间,增加维修工作量。

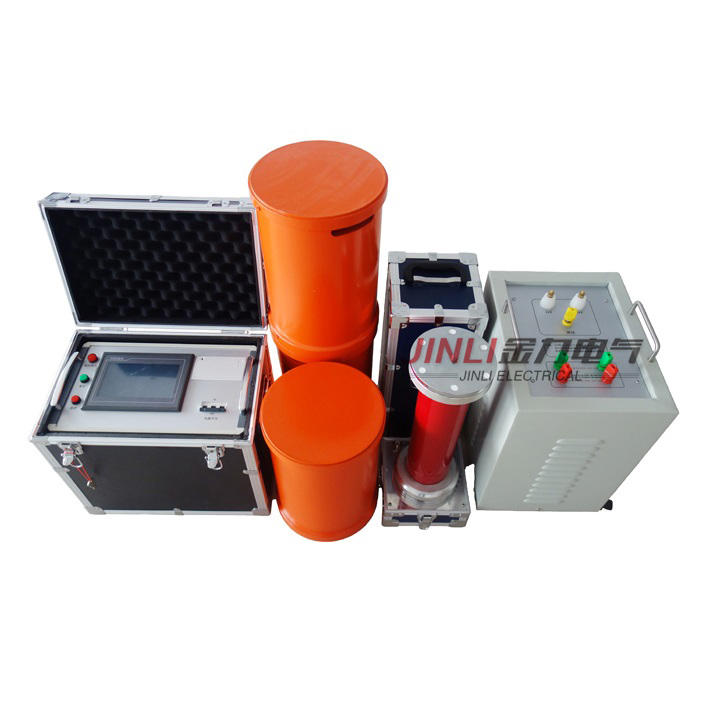

JL1006系列发电机交流耐压谐振试验装置要求采用工频电压,目前国标对工频电压的频率定义为45Hz~65Hz,但是在很多试验场合,要求对发电机进行的是50Hz±2Hz的交流试验,而发电机定子绕组的对地电容量又比较大,国内目前大多数试验单位采用的是谐振变压器对它进行试验,但是谐振变压器本身很重,动辄上吨,现场试验很不方便。我公司针对此现状设计制造了调频调感式发电机交流耐压谐振升压装置。


发电机交流耐压谐振试验装置既可以采用调整电抗器电感量的方式达到谐振状态,也可以采用调整系统工作频率的方式达到谐振状态,还可以同时采用上述两种方式达到谐振状态。当需要什么频率做试验时,就将激励源的频率调整到需要的频率,然后根据被试品的电容量调节电抗器的感抗,使系统谐振,产生高压,在升压过程中,如果谐振点偏离,可以通过微调频率的方式准确找到谐振点,保证高Q值,从而zui大程度的减小电源容量和试验设备体积重量。


产品别称:


变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、发电机交流耐压谐振升压装置.


产品特性:


◆ 做同电压等级、同容量的发电机交流耐压试验其设备整体重量大大减轻,且单件设备重量小于60公斤,彻底解决现场搬运困难问题;

◆ 整套装置原理先进,同时应用新型调频调感技术,严格保证发电机工频耐压试验要求;适用范围宽,大大提升设备使用价值;

◆ 配置20Hz-300Hz变频控制源,其保护功能强,输出波形好,稳定性好,具备多种工作模式,操作方便,而且采用220V或380V两种电源,方便现场取电;

◆ 先调感后调频方式能准确找到zui大Q点,避免电压上升导致的谐振偏移;

◆ 配置灵活,扩展功能强。可选配不同类型电抗器或采用多节串并联的方式,满足电力系统所有容性试品试验要求;同时可以满足需要做工频试验的场合,也可以满足变频方式做试验的场合;实现一机多用,性价比高。

产品参数:

◆额定输出电压:0~50kV(有效值)及以下

◆输出频率:45~300Hz

◆谐振电压波形:纯正弦波,波形畸变率≤1%

◆zui大试验容量:2000kVA及其以下

◆工作制:满功率输出下,一次连续工作时间15min

◆品质因数:10~40

◆频率调节灵敏度:0.1HZ,不稳定度<0.05%

◆工作电源:220V或380V±15%/50HZ±5%

◆系列产品配置及适用范围:
