便携式电缆故障测试仪正确使用方法

便携式电缆故障测试仪正确使用方法

近年来随着电力系统的发展，高压电缆的铺设也越来越普及，基本上配电站与站相互之间连接的电缆都很长，只要电缆出现故障，排查起来就很困难，并且大都是地埋电缆，难以人为是判断，这时就需要电缆故障测试仪来替我们来判断正确的故障点，便于我们快速恢复供电，那么我们就根据现在较为常见几个电缆故障来分析问题。

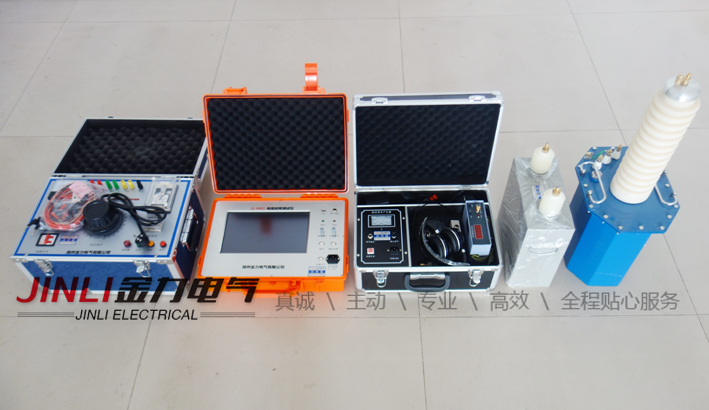

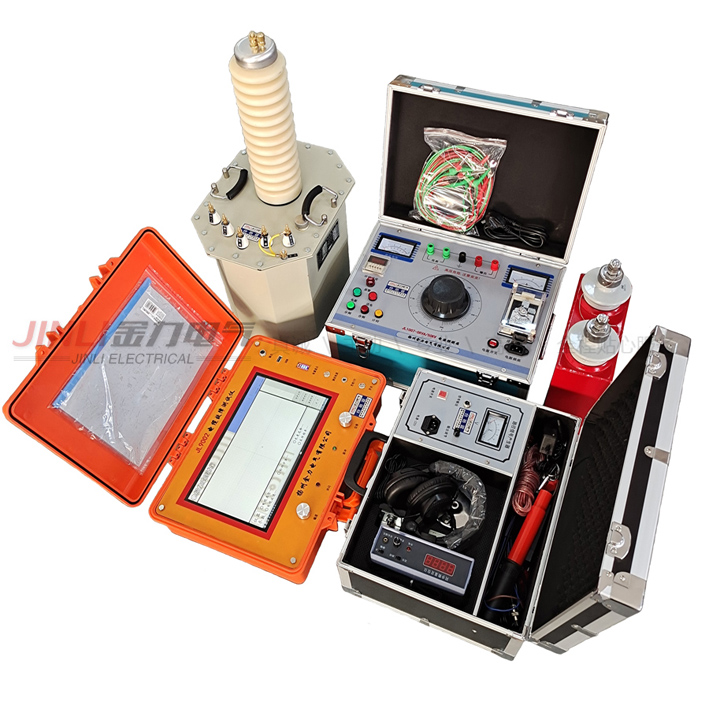

电缆故障测试仪

电缆故障常见分为高阻性短路故障、相间短路、低阻系统故障、闪络性系统故障等施工现场常见的几种系统故障。

1、低压脉冲反射法适用于低阻(低于10倍波阻抗)、接地及开路故障，并可以测试电缆的全长和电磁波在电缆中的传播速度，当电缆发生低阻或接地短路时，电缆故障点处的等效阻抗应为系统故障电阻与电缆特性阻抗的并联。电缆故障电阻越小，反射波形越明显。当电缆故障电阻为零时为全反射，因为测试端等效阻抗(测试仪器的输入阻抗)大于电缆特性阻抗，因此在测试端产生同极性反射脉冲。而在低阻或接地短路处，因为系统故障电阻小于电缆特性阻抗，因此入射脉冲进行故障点后产生反极性脉冲，并传输到测试端，接收的反极性脉冲的下降沿就对应电缆故障点的反射波形。当电缆发生开路故障时，电缆故障等效阻抗为系统故障电阻与电缆特性阻抗的串联，开路即相当于系统故障电阻为无穷大，这种情况入射脉冲将形成全反射，在测试端产生同极性反射脉冲，接收到同极性的脉冲的上升沿与故障点的反射波形对应

2、首先使用一定电压等级、一定能量的高压脉冲在电缆的测试端施加给系统故障电缆，让电缆的高阻故障点发生击穿燃弧。同时，在测试端加入测量用的低压脉冲，测量脉冲到达电缆的高阻故障点时，遇到电弧，在电弧的表面发生反射。因为燃弧时，高阻故障变成了瞬间的短路故障，低压测量脉冲将发生明显的阻抗特征变化，使得闪络测量的波形变为低压脉冲短路波形，使得波形判别特别简单清晰。这就是我们称之为的“二次脉冲法"。接收的低压脉冲反射波形相当于一个线芯对地*短路的波形。将释放高压脉冲时与未释放高压脉冲时所得到的低压脉冲波形进行叠加，2个波形会有一个发散点，这发散点就是电缆故障点的反射波形点。这种方法把低压脉冲法和高压闪络技术结合在一起，使测试工程师更容易判断出电缆故障点的位置。跟传统的电缆故障测试方法相比,二次脉冲法的先进之处，是将冲击高压闪络法中的复杂波形简化为低压脉冲短路故障波形，因此判读极为简单，可准确标定系统故障距离。

以上就是小编给大家介绍的电缆故障测试仪这块的相关知识哦，扬州金力电气专业生产电缆故障测试仪，从事于电力行业多年，旗下产品品质1流，欢迎广大客户前来选购。
