教你了解电缆故障测试仪的基本原理

来源:扬州金力电气   添加时间:2024-07-01 08:28:38   浏览次数:84

教你了解电缆故障测试仪的基本原理

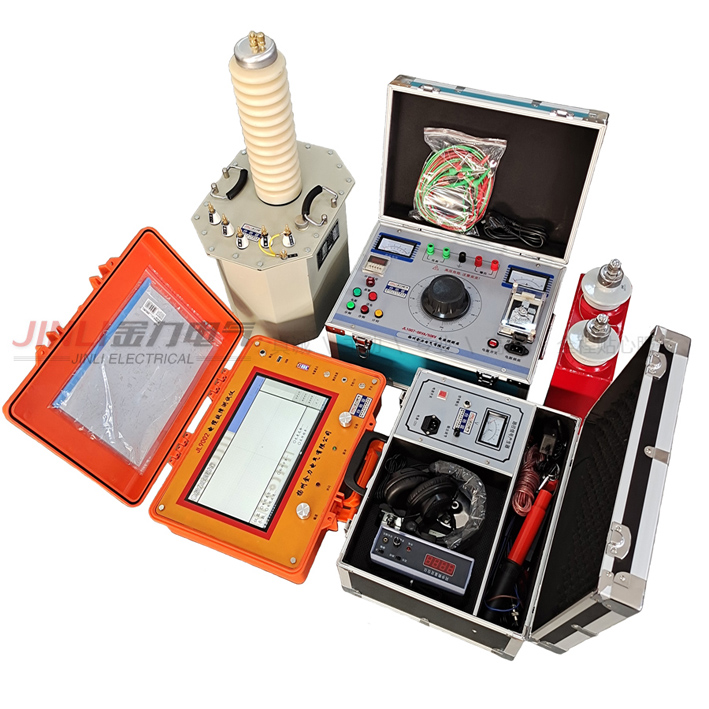

  电缆故障测试仪是高科技产品,电缆故障测试仪当今世界上先进的计算机技术的使用是国内外许多智能电缆故障测试仪的专长,也是新开发的新型超级智能型电缆故障测试仪.电缆故障测试仪采用了专家智能软件系统及次的微机硬件,使其具有强大的高速数据采集与大规模数据处理能力,超大屏幕的彩色液晶显示,使采集的波形正规、线条细、拐点明显,更加提高了测试的准确性.正因为如此才使本测试仪具备了当今市场上功能zui全,功能键zui少、智能化程度zui高、操作zui简单、可扩充性zui强、真正便携可靠等六大特点.电缆故障测试仪的推出,开创了一个智能电缆测试仪的新时代。


  根据仪器采用的故障探测原理,当仪器处于闪络触发方式时,故障点瞬时击穿放电所形成的闪络回波是随机的单次瞬态波形,因此测试仪器应具备存储示波器的功能,可捕获和显示单次瞬态波形。本仪器采用数字存储技术,利用高速A/D转换器采样,将输入的瞬态模拟信号实时地转换成数字信号,存储在高速存储器中,经CPU微处理器处理后,送至LCD显示控制电路,变为时序点阵信息,于是在LCD屏幕上显示当前采样的波形参数。


当仪器处于脉冲触发方式时,仪器按一定周期发出探测脉冲加入被测电缆和输入电路,即时启动A/D工作,其采样、存储、处理和显示与前述过程相同;LCD显示屏上应有反射回波。


  仪器是以微处理器为核心,控制信号的发射、接收及数字化处理过程;仪器的工作原理方框图如下图所示:微处理器完成的数字处理任务包括:数据的采集、储存、数字滤波、光标移动、距离计算、图形比较、图像的比例扩展,直到送至LCD显示。也可根据需要由通讯口与PC机通讯。


  脉冲发生器是根据微处理器送来的编码信号,自动形成一定宽度的逻辑脉冲。此脉冲经发射电路转换成高幅值的发射脉冲,送至被测电缆上。


  高速A/D发生器是将被测电缆上返回的信号经输入电路送高速A/D采样电路转换成数字信号,zui后送微处理器进行处理。


  键盘是人机对话的窗口,操作人员可根据测试需要通过键盘将命令输入给计算机,然后由计算机控制仪器完成某一测试功能。
