电缆故障检测操作方法
如何正确的使用电缆故障测试仪,快速、准确的查找电缆故障,一直困扰着大家。长期以来,都是凭着经验判断查找故障,刚入手的操作人员无法查找电缆故障。我公司十几年的工作经验积累,对电缆故障测试仪进行不断的升级改造,推出这款操作简便,判距准确的电缆故障测试仪。
在查找故障之前,首先我们要向工作人员详细了解电缆的情况,例如相邻的电缆是否带电在运行,电缆的绝缘情况,判断是高阻还是低阻故障等。

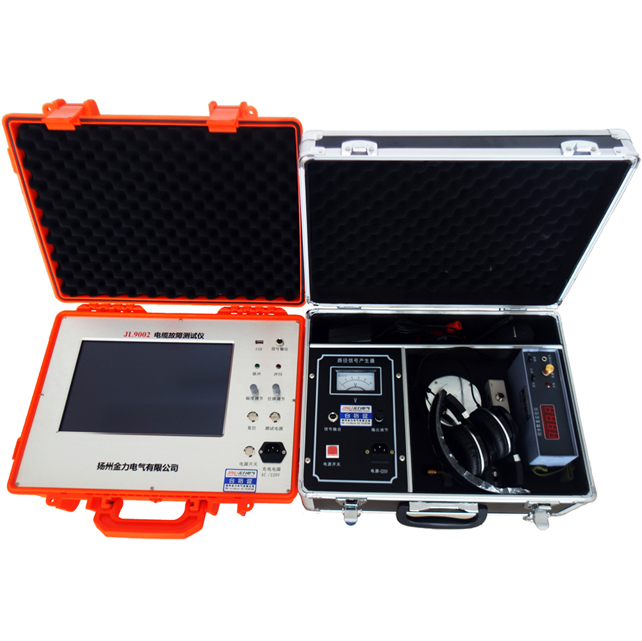

电缆故障测试仪由三大部分组成。
1、测距主机;
2、故障定点;
3、高压脉冲发生器以及相关的附件。
测距仪有两种方法测量故障:
一、使用低压脉冲法:红色的夹子接在故障相,黑色的夹子接在正常相或接地的铠上。先测量故障相数据保存,再测量正常相数据保存,调出进行波形对比。如果是开路或小于100欧的低阻故障,通过波形对,就能发现故障点位置。如果是高阻故障,只能测出电缆的总长。
⑴、设置采样方式:脉冲法
⑵、设置电缆长度:在50m至60Km之间选择合适的长度。
⑶、设置电缆波速:内置4种常见的,如果有特殊的就直接输入波速。
⑷、设置好之后,点击启动按键进行测试。电缆长度自动计算,也可以左右键进行细调计算长度。

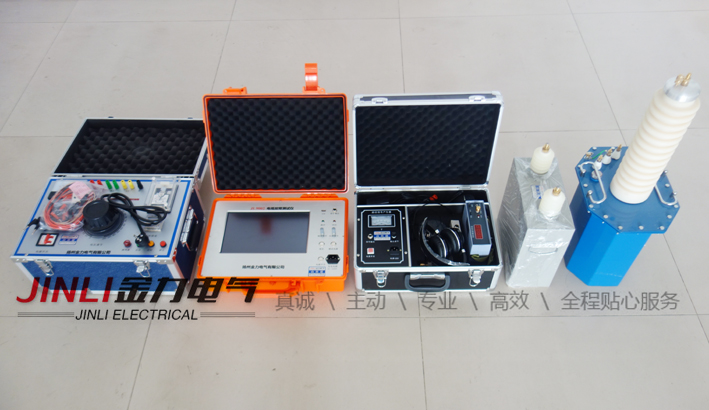

二、高压闪络法:用高压脉冲发生器去击穿故障点,让故障点放电,发出有节奏的放电声音,放电节奏zui好保持在3-5秒放一次电。高压脉冲发生器有两款,一款是分体式的,由控制箱、升压部分、高压电容、球隙组成。另一款就是将控制、升压、电容和球隙集成在一起。今天我们使用的是一体式高压发生器。以一体式高压发生器作为例子进行演示。使用高压脉冲发生器一定要注意人身AQ,严格按以下步骤进行操作。
1、接地线:除了故障相接高压输出外,正常相和铠都要接地,高压脉冲发生器上面有两个地,一个是高压地,另一个设备地。高压地打地桩单独接,地桩接地一定要良好,深度在50厘米左右,如果土壤太干燥就要浇水。设备地接到铠上面的地。故障相悬空接红色的高压输出线,与正常相及四周保持20厘米以上的AQ距离。
2、放电棒的地线接在铠上面。
3、电缆的另一端也要检查,电缆和设备之间的连接拆除悬空,保持20厘米以上的AQ的距离,铠接地。
4、测距仪和采样盒连接好,采样盒和高压地线平行的摆放在一起,间隔3厘米左右,根据采样信号进行间距调节,获取可分析的磁波形。如果采样波形有,不是一个完整的波形,有两种原因,一是高阻故障未击穿故障点,不能产生回波。二是接地不良虽有回波但是不明显,我们要一一排除解决。
5、接好测试线后,我们开始升压进行闪络测距。
⑴、检查升压调节旋钮是否处在起始位置
⑵、将球隙间隙调至2-3mm左右
⑶、打开电源开关,调节旋钮进行缓慢升压,察看设备的电压和电流表,直到放电,放电频率保持3-5秒放一次。
如果电压只升了几千伏就升不起来了,而电流表在慢慢升高,正常的电流在2-3A左右,如果达到3A以上,这时我们要停止升压,把球隙间距适当调大一点。如果电流降不下来,我们要关闭电源,用放电棒放电之后,再查看球隙的间隙是否正常。
还有一种现象,电压升到了15KV左右,还是不放电,这时要把球隙的间距适当的调小。
⑷、高压脉冲发生器开始放电了,我们要打开测距仪,进行闪络采样分析故障距离。
首先设置采样方式:闪络法
然后点击“启动”按键进行测量,每闪络一次,波形自动刷新一次。如果每闪络一次波形幅值变化比较小,不明显,这时要调整测距仪的增益旋钮,增强采样信号。波形正常情况下是峰值是尖峰,如果尖峰变成方波了,表示增益调的过大,要适当的减小。如果波形还是不明显,我们要适当调整取样盒和高压地线之间的间距。
对于部分高阻故障, 不易击穿形成闪络性放电, 第1次反射波形往往会有延时, 测试距离偏大, 所以就用后面几个波形定光标确定故障距离。 对于难于分析的测试波形, 只要后面的波形有规律, 波形间距离基本相等, 就不用管前面的波形, 直接用后面的波形定光标确定故障距离。
