RLC串联谐振电路Q值的测量介绍

RLC串联谐振电路Q值的测量介绍

　　对RLC串联谐振特性的研究，特别是对品质因数Q的测量，是电磁学中一个重要的试验。虽然Q值的测量有多种方法，但其测量精度受测量方法以及测量仪器仪表的影响较大。其交流电压与交流电流值I（有效值）的关系为通过两种方法对RLC串联谐振电路的测量，结果都与理论值大致接近，说明两种方法都是正确的。但两种方法都各有优缺点，如下：

　　（1）频带宽带法的结果与谐振定压法符合得很好，与理论值相比较，频带宽度法所测得的值更接近理论值。

　　（2）通过谐振曲线的频带宽度直接可以知道电路的选频性好坏。而电压谐振法则要通过计算来确定Q值，从而知道电路的选频性。

　　（3）频带宽度法利用谐振点比谐振定压法具有明显优势。谐振电压法与测得的数值有直接关系，对于仪器选用及读数准确性的要求较高；而频带宽度法只对数据计算处理比较注重。

　　（4）频带宽度法的缺点是要作复杂的计算，然后绘画出UR-f图、I-f图，利用谐振时的频带宽度求得Q值；谐振定压法则直接计算得到。

　　（5）电压谐振时，电容上的电压与电感上的电压相当，两者电压大小都等于电源的Q倍。可以直接用电容上的电压与输出电压的比值求得Q值，即电压谐振法测得Q值。

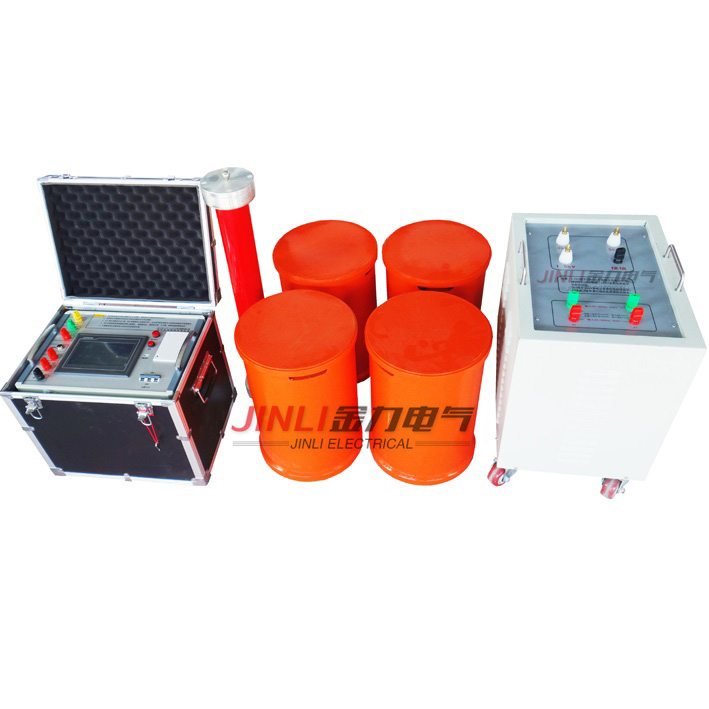

JL1006系列发电机交流耐压谐振试验装置要求采用工频电压，目前国标对工频电压的频率定义为45Hz～65Hz，但是在很多试验场合，要求对发电机进行的是50Hz±2Hz的交流试验，而发电机定子绕组的对地电容量又比较大，国内目前大多数试验单位采用的是谐振变压器对它进行试验，但是谐振变压器本身很重，动辄上吨，现场试验很不方便。我公司针对此现状设计制造了调频调感式发电机交流耐压谐振升压装置。

发电机交流耐压谐振试验装置既可以采用调整电抗器电感量的方式达到谐振状态，也可以采用调整系统工作频率的方式达到谐振状态，还可以同时采用上述两种方式达到谐振状态。当需要什么频率做试验时，就将激励源的频率调整到需要的频率，然后根据被试品的电容量调节电抗器的感抗，使系统谐振，产生高压，在升压过程中，如果谐振点偏离，可以通过微调频率的方式准确找到谐振点，保证高Q值，从而zui大程度的减小电源容量和试验设备体积重量。

产品别称：

变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、发电机交流耐压谐振升压装置.

产品特性：

◆ 做同电压等级、同容量的发电机交流耐压试验其设备整体重量大大减轻，且单件设备重量小于60公斤，彻底解决现场搬运困难问题；

◆ 整套装置原理先进，同时应用新型调频调感技术，严格保证发电机工频耐压试验要求；适用范围宽，大大提升设备使用价值；

◆ 配置20Hz－300Hz变频控制源，其保护功能强，输出波形好，稳定性好，具备多种工作模式，操作方便，而且采用220V或380V两种电源，方便现场取电；

◆ 先调感后调频方式能准确找到zui大Q点，避免电压上升导致的谐振偏移；

◆ 配置灵活，扩展功能强。可选配不同类型电抗器或采用多节串并联的方式，满足电力系统所有容性试品试验要求；同时可以满足需要做工频试验的场合，也可以满足变频方式做试验的场合；实现一机多用，性价比高。

产品参数：

◆额定输出电压：0～50kV(有效值)及以下

◆输出频率：45～300Hz

◆谐振电压波形：纯正弦波，波形畸变率≤1%

◆zui大试验容量：2000kVA及其以下

◆工作制：满功率输出下，一次连续工作时间15min

◆品质因数：10～40

◆频率调节灵敏度：0．1HZ，不稳定度＜0.05%

◆工作电源：220V或380V±15%/50HZ±5%

◆系列产品配置及适用范围：
