变频串联谐振试验装置电路知识你都了解吗？

变频串联谐振试验装置电路知识你都了解吗？

　　谐振是物理的简谐振动，物体的加速度与偏离平衡位置的位移成比例，并且总是指向平衡位置的回复力，其动力学方程为f=-KX，谐振现象是电流增大，电压降低，越接近谐振中心，表计功率表旋转快，但短路和短路的区别不是零级量。

　　谐振电路

　　由电感L和电容C组成的电路可以在一个或多个频率上谐振，称为谐振电路，在电子和无线电工程中，经常需要从许多电信号中选择我们需要的电信号，同时抑制或滤除我们不需要的电信号，所以我们需要一个选择电路，即谐振电路；另一方面，在电力工程中，由于电路的谐振，可能会产生过电压或过电流等危害，因此，无论从使用方面还是从限制其危害的角度来看，研究谐振电路具有重要意义。

　　无源（不含独立电源）电感线圈电容线性定常电路在特定频率的外部电源作用下表现出纯电阻的现象，这个特定频率是电路的谐振频率，以谐振为主要工作状态的电路称为谐振电路，具有谐振电路的无线电设备，用于完成调谐、滤波和其它功能，电力系统需要防止共振，以避免过电流和过电压。

　　电路中存在线性共振、非线性共振和参数共振，前者是线性时不变无源电路中的谐振，后者是串联谐振电路中的典型，非线性谐振发生在具有非线性元件的电路中，非线性谐振可以发生在由一个核心线圈和一个串联（或并联）的线性电容组成的电路（通常称为铁磁谐振电路）中，在正弦激励下，电路中出现了基波谐振、高阶谐波谐振、次谐波谐振和电流（或电压）的幅度和相位跳变，这些现象称为铁磁共振，参数共振发生在具有时变元件的电路中，带容性负载的凸极同步发电机可能发生参数谐振。

　　通过电路理论，所谓的谐振是施加到理想（非寄生电阻）电感器或电容器串联电路的正弦电压，当正弦频率为一定值时，电容电抗和电感电抗相等，电路阻抗为零，电路电流达到无穷大；当电感和电容并联电路中加入正弦电压时，当正弦电压频率为一定值时，电路的总导纳（导纳是阻抗的倒数）为零，电感和电容分量上的电压为无穷大，前者称为串联谐振，后者称为并联谐振。

　　用公式表示

　　Z=R+J（xlxc）

　　其中Z是阻抗，R是电阻，xlxc=x是电感电抗+电容电抗=电抗，从公式的中间可以清楚地看出，当电感X1等于电容XC时，只有真正的分量R（即，纯电阻）被包含在Z的中间，这是共振。

变频串联谐振试验装置电路知识你都了解吗？

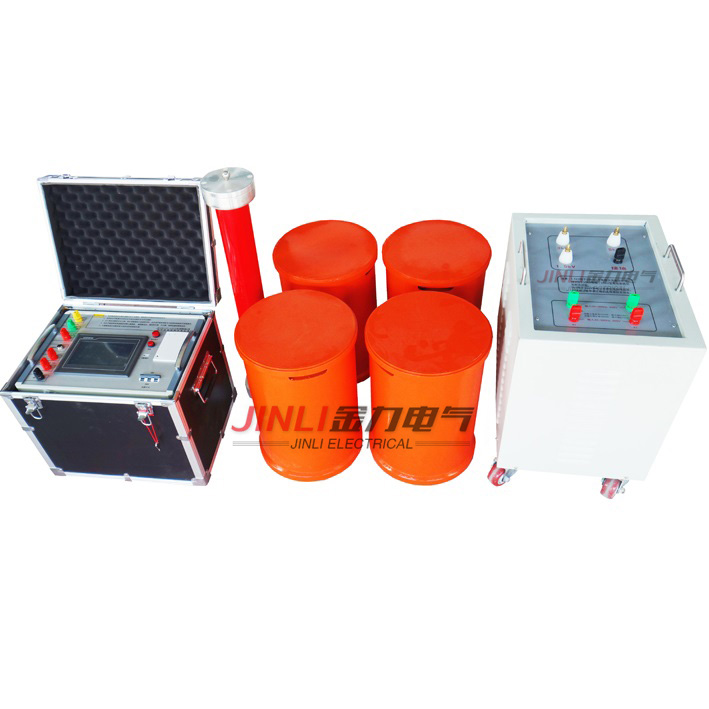

JL1006系列发电机交流耐压谐振试验装置要求采用工频电压，目前国标对工频电压的频率定义为45Hz～65Hz，但是在很多试验场合，要求对发电机进行的是50Hz±2Hz的交流试验，而发电机定子绕组的对地电容量又比较大，国内目前大多数试验单位采用的是谐振变压器对它进行试验，但是谐振变压器本身很重，动辄上吨，现场试验很不方便。我公司针对此现状设计制造了调频调感式发电机交流耐压谐振升压装置。

发电机交流耐压谐振试验装置既可以采用调整电抗器电感量的方式达到谐振状态，也可以采用调整系统工作频率的方式达到谐振状态，还可以同时采用上述两种方式达到谐振状态。当需要什么频率做试验时，就将激励源的频率调整到需要的频率，然后根据被试品的电容量调节电抗器的感抗，使系统谐振，产生高压，在升压过程中，如果谐振点偏离，可以通过微调频率的方式准确找到谐振点，保证高Q值，从而大程度的减小电源容量和试验设备体积重量。

产品别称：

变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、发电机交流耐压谐振升压装置.

产品特性：

◆ 做同电压等级、同容量的发电机交流耐压试验其设备整体重量大大减轻，且单件设备重量小于60公斤，彻底解决现场搬运困难问题；

◆ 整套装置原理先进，同时应用新型调频调感技术，严格保证发电机工频耐压试验要求；适用范围宽，大大提升设备使用价值；

◆ 配置20Hz－300Hz变频控制源，其保护功能强，输出波形好，稳定性好，具备多种工作模式，操作方便，而且采用220V或380V两种电源，方便现场取电；

◆ 先调感后调频方式能准确找到 大Q点，避免电压上升导致的谐振偏移；

◆ 配置灵活，扩展功能强。可选配不同类型电抗器或采用多节串并联的方式，满足电力系统所有容性试品试验要求；同时可以满足需要做工频试验的场合，也可以满足变频方式做试验的场合；实现一机多用，性价比高。

产品参数：

◆额定输出电压：0～50kV(有效值)及以下

◆输出频率：45～300Hz

◆谐振电压波形：纯正弦波，波形畸变率≤1%

◆ 大试验容量：2000kVA及其以下

◆工作制：满功率输出下，一次连续工作时间15min

◆品质因数：10～40

◆频率调节灵敏度：0．1HZ，不稳定度＜0.05%

◆工作电源：220V或380V±15%/50HZ±5%

◆系列产品配置及适用范围：
