哪些情况下需要使用变频串联谐振装置

哪些情况下需要使用变频串联谐振装置

　　市场上有许多串联谐振交流耐压试验装置，被电力工作者用于进行电力高压耐压试验项目，串联谐振交流耐压试验具有十分的重要性，那么什么情况下必须要使用串联谐振交流耐压试验装置呢？

　　必须要使用串联谐振交流耐压试验装置的情况，主要体现在当进行直流耐压试验或者使用高压试验变压器进行耐压试验时，无法更准确地将高压电气设备的内部缺陷、绝缘缺陷检出的时候，就必须要使用到串联谐振交流耐压试验装置，来对高压电气设备进行串联谐振交流耐压试验。

　　具体来说欧下面几点：

　　一、当耐压试验无法真实反映现场试验下电场分布的情况，对于高压电气设备的内部缺陷很难发现。

　　二、当使用直流耐压设备时，直流电压将高压电气设备内部的局部放电大幅度减弱，此时内部绝缘缺陷难以检出。

　　三、当进行工频交流耐压试验时，试验反映的实际运行电压波形，同运行中出现的工频暂态电压升高的情况，比较相符合，且不存在等价性的问题。当电力工作者在实际工作中出现了以上的一些现象的情况下，就必须要使用串联谐振交流耐压试验装置来进行更为实用，且更能有效检测出被试品的绝缘缺陷的耐压试验。

　　只有有效地检测出高压电气设备的耐压绝缘缺陷，才能更好的维护整个电力系统的运行，这样的耐压试验才是更有效的。

　　因为像大型发电机组、主变压器、GIS开关、电力电缆等，这些大容量的电气设备，在一定频率范围内的绝缘耐受，同工频耐压有着一定的等效性，所以就必须要使用可以变频的串联谐振耐压试验装置来进行试验，该装置的电感和被试品的电容，串联产生谐振电压，从而可以进行交流耐压试验。而且该装置因为励磁电压低，重量小，搬运轻便，是非常适合施工现场试验使用。

产品简介：

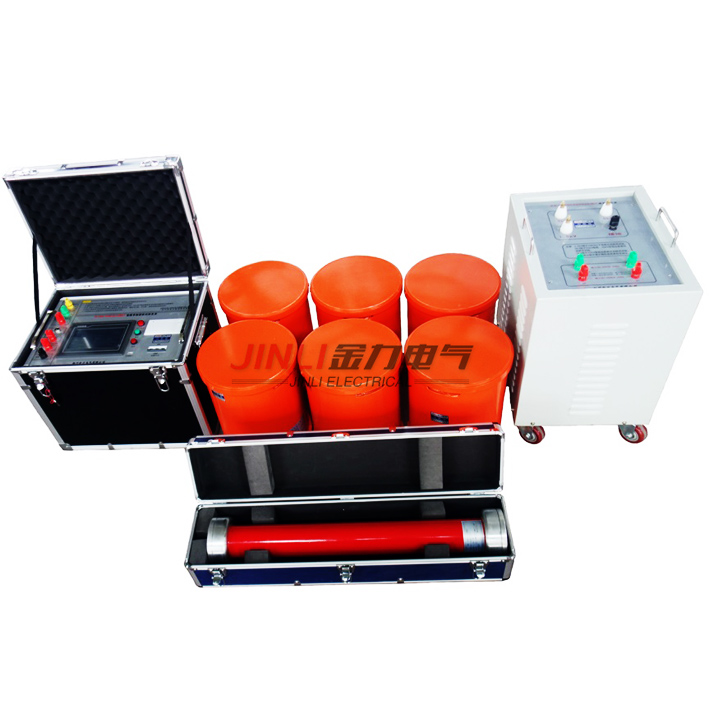

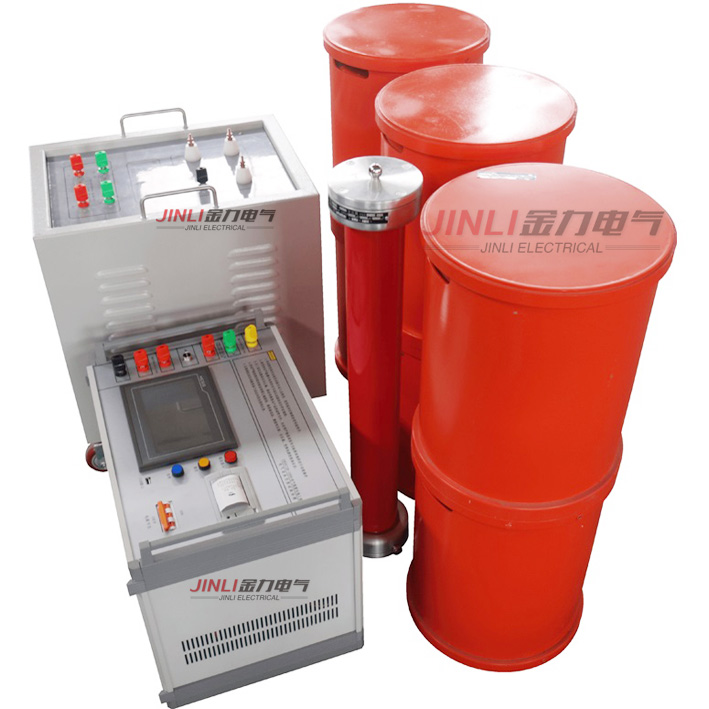

JL1006系列发电机交流耐压谐振试验装置要求采用工频电压，目前国标对工频电压的频率定义为45Hz～65Hz，但是在很多试验场合，要求对发电机进行的是50Hz±2Hz的交流试验，而发电机定子绕组的对地电容量又比较大，国内目前大多数试验单位采用的是谐振变压器对它进行试验，但是谐振变压器本身很重，动辄上吨，现场试验很不方便。我公司针对此现状设计制造了调频调感式发电机交流耐压谐振升压装置。

发电机交流耐压谐振试验装置既可以采用调整电抗器电感量的方式达到谐振状态，也可以采用调整系统工作频率的方式达到谐振状态，还可以同时采用上述两种方式达到谐振状态。当需要什么频率做试验时，就将激励源的频率调整到需要的频率，然后根据被试品的电容量调节电抗器的感抗，使系统谐振，产生高压，在升压过程中，如果谐振点偏离，可以通过微调频率的方式准确找到谐振点，保证高Q值，从而zui大程度的减小电源容量和试验设备体积重量。

产品别称：

变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、发电机交流耐压谐振升压装置.

产品特性：

◆ 做同电压等级、同容量的发电机交流耐压试验其设备整体重量大大减轻，且单件设备重量小于60公斤，彻底解决现场搬运困难问题；

◆ 整套装置原理先进，同时应用新型调频调感技术，严格保证发电机工频耐压试验要求；适用范围宽，大大提升设备使用价值；

◆ 配置20Hz－300Hz变频控制源，其保护功能强，输出波形好，稳定性好，具备多种工作模式，操作方便，而且采用220V或380V两种电源，方便现场取电；

◆ 先调感后调频方式能准确找到zui大Q点，避免电压上升导致的谐振偏移；

◆ 配置灵活，扩展功能强。可选配不同类型电抗器或采用多节串并联的方式，满足电力系统所有容性试品试验要求；同时可以满足需要做工频试验的场合，也可以满足变频方式做试验的场合；实现一机多用，性价比高。

产品参数：

◆额定输出电压：0～50kV(有效值)及以下

◆输出频率：45～300Hz

◆谐振电压波形：纯正弦波，波形畸变率≤1%

◆zui大试验容量：2000kVA及其以下

◆工作制：满功率输出下，一次连续工作时间15min

◆品质因数：10～40

◆频率调节灵敏度：0．1HZ，不稳定度＜0.05%

◆工作电源：220V或380V±15%/50HZ±5%

◆系列产品配置及适用范围：
