变频串联谐振电路简单技术介绍

变频串联谐振电路简单技术介绍

　　当电容器和电感器（线圈）并联或串联时，会形成串联谐振电路或并联谐振电路。这两个电路元件将阻止或通过潜水员混音中的单个特定频率。由于这个原因，谐振电路使无线电和电视的发送和接收成为可能，并执行许多其他有用的任务。

　　电容器和线圈具有共同的特性，即它们都能够存储电能。当将电压施加到电容器C的极板上时，会在分隔两个极板的薄介电层中建立静电荷。如果负载连接到电容器的引线，则电容器通过电路的时间常数决定的速率通过负载放电，该时间常数取决于电阻和电容。

　　电感器L也能够存储电能，然后通过负载将其耗散。机制不同。当电压施加到线圈（或任何导体，总是具有一定程度的电感）时，在周围空间中会形成磁场。建立磁场的动作需要能量，该能量存储在磁场中，而不是像电阻性负载那样以热的形式耗散。如果电感器现在连接到负载，则磁场会崩溃，其能量会释放到电路中。

　　在并联谐振电路中，阻抗在谐振频率处zui大，因此此时电流zui小。在串联谐振（也叫串联变频谐振）电路中，在谐振频率下阻抗zui小，因此此时电流zui大。这些LC电路中的任何一个都可以置于并联或串联配置中，以产生带通或带阻。

　　因此，谐振电路可以用于传递或调出任何期望的信号。如果查看谐振电路输出的图形，将会看到振幅（Y轴）相对于频率（X轴）的峰值或谷值。这是傅立叶变换学生众所周知的频域。该曲线的清晰度与电路的Q（质量）相对应，但请记住，曲线的外观也将取决于图形的缩放比例。

　　为了使谐振电路工作，也就是说，使其处于谐振状态，电感电抗和电容电抗必须相等。只要它们相同，它们可以具有任何实用价值。随着频率增加，电容电抗变低，电感电抗变高。由于这个原因，这些值在一个特定频率下将相等，这就是谐振频率。

　　在将能量脉冲注入到谐振电路中之后，该能量以静电荷的形式交替存储在电容器中，并以电感器周围的磁场存储。连接到电容器极板的示波器将显示正弦波。理想情况下，谐振电路会无限期地响起，但在现实世界中，少量的电阻会导致输出逐渐减小到零。在示波器显示器中看到的波形称为阻尼波。这种情况通常在自然界和电子电路中都会出现。

　　如果将电能连续地馈入电路，则存在称为振荡的情况。振荡器是几乎所有现代广播和电视设备中所用超外差的基本组成部分。

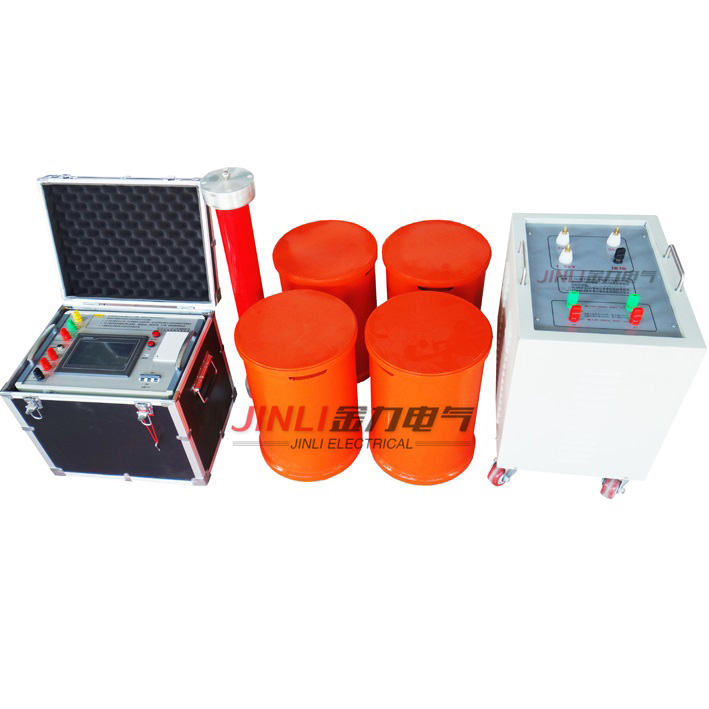

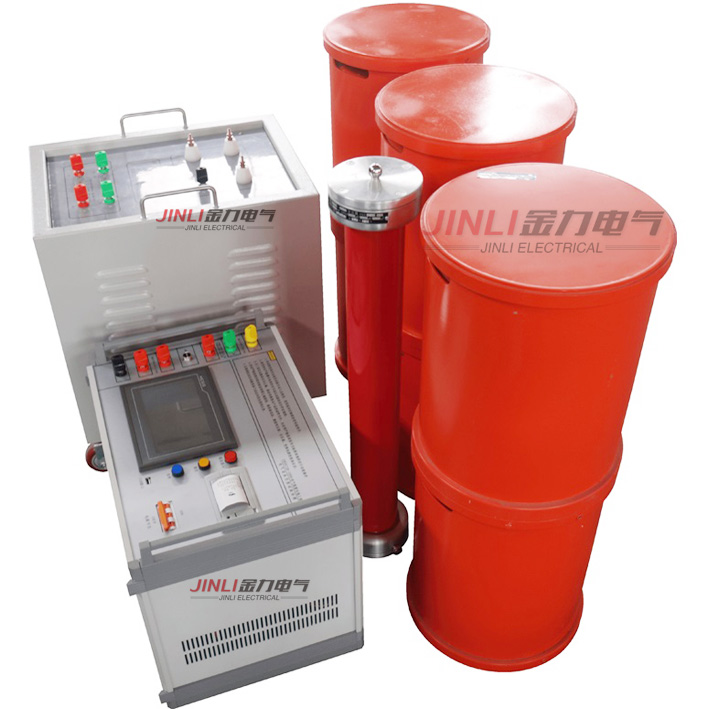

JL1006系列发电机交流耐压谐振试验装置要求采用工频电压，目前国标对工频电压的频率定义为45Hz～65Hz，但是在很多试验场合，要求对发电机进行的是50Hz±2Hz的交流试验，而发电机定子绕组的对地电容量又比较大，国内目前大多数试验单位采用的是谐振变压器对它进行试验，但是谐振变压器本身很重，动辄上吨，现场试验很不方便。我公司针对此现状设计制造了调频调感式发电机交流耐压谐振升压装置。

发电机交流耐压谐振试验装置既可以采用调整电抗器电感量的方式达到谐振状态，也可以采用调整系统工作频率的方式达到谐振状态，还可以同时采用上述两种方式达到谐振状态。当需要什么频率做试验时，就将激励源的频率调整到需要的频率，然后根据被试品的电容量调节电抗器的感抗，使系统谐振，产生高压，在升压过程中，如果谐振点偏离，可以通过微调频率的方式准确找到谐振点，保证高Q值，从而zui大程度的减小电源容量和试验设备体积重量。

产品别称：

变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、发电机交流耐压谐振升压装置.

产品特性：

◆ 做同电压等级、同容量的发电机交流耐压试验其设备整体重量大大减轻，且单件设备重量小于60公斤，彻底解决现场搬运困难问题；

◆ 整套装置原理先进，同时应用新型调频调感技术，严格保证发电机工频耐压试验要求；适用范围宽，大大提升设备使用价值；

◆ 配置20Hz－300Hz变频控制源，其保护功能强，输出波形好，稳定性好，具备多种工作模式，操作方便，而且采用220V或380V两种电源，方便现场取电；

◆ 先调感后调频方式能准确找到zui大Q点，避免电压上升导致的谐振偏移；

◆ 配置灵活，扩展功能强。可选配不同类型电抗器或采用多节串并联的方式，满足电力系统所有容性试品试验要求；同时可以满足需要做工频试验的场合，也可以满足变频方式做试验的场合；实现一机多用，性价比高。

产品参数：

◆额定输出电压：0～50kV(有效值)及以下

◆输出频率：45～300Hz

◆谐振电压波形：纯正弦波，波形畸变率≤1%

◆zui大试验容量：2000kVA及其以下

◆工作制：满功率输出下，一次连续工作时间15min

◆品质因数：10～40

◆频率调节灵敏度：0．1HZ，不稳定度＜0.05%

◆工作电源：220V或380V±15%/50HZ±5%

◆系列产品配置及适用范围：
