LC串联谐振与RLC串联谐振有何不同？

LC串联谐振与RLC串联谐振有何不同？

　　LC电路特点

　　LC串联谐振又称为储能电路，是在理想状态下的谐振电路，任何导体材料都会存在不同大小阻值，但LC谐振电路的阻抗可以形成等效电阻，它的阻值大小是随频率高低变化而变化，LC谐振电路是应用的难点，主要应用于发射机，无线电接收机和电视接收机的相关领域。

　　RLC串联谐振电路是实现大型电气设备交流耐压的主要原理，下面将阐述它的特点。

　　RLC电路的特点

　　RLC是由电阻，电容和电感所组成的电路，当RLC产生谐振条件时，电路中总阻抗zui小，电流较大，此时电路中的电流相等，而电感的电压超前限流90°，电容的电压滞后电流90°，电感电容的相位差180°。

　　电源频率越高，电感两端电压越高，而电容两端频率越低，要想使电感和电容两端的电压一样大，就需要调整谐振频率，当达到谐振状态时，感抗和容抗完全抵消，当回路总阻抗等于电阻值，阻抗zui小。

　　谐振频率：F=1/2π√LC

　　RLC与LC电路的应用

　　LC电路是比较理想化的电路，也是技术的难点，目前在一些射频技术，广播技术中用得比较多，相比而言RLC串联谐振电路比较普见，应用更广泛，在电子电路模块化生产中经常使用，只是很多用户没有深入了解实现过程，RLC串联谐振电路能运用到高电压设备是实现交流耐压试验的zui根本原理，所以，才得到了很多用户的关注。

产品简介：

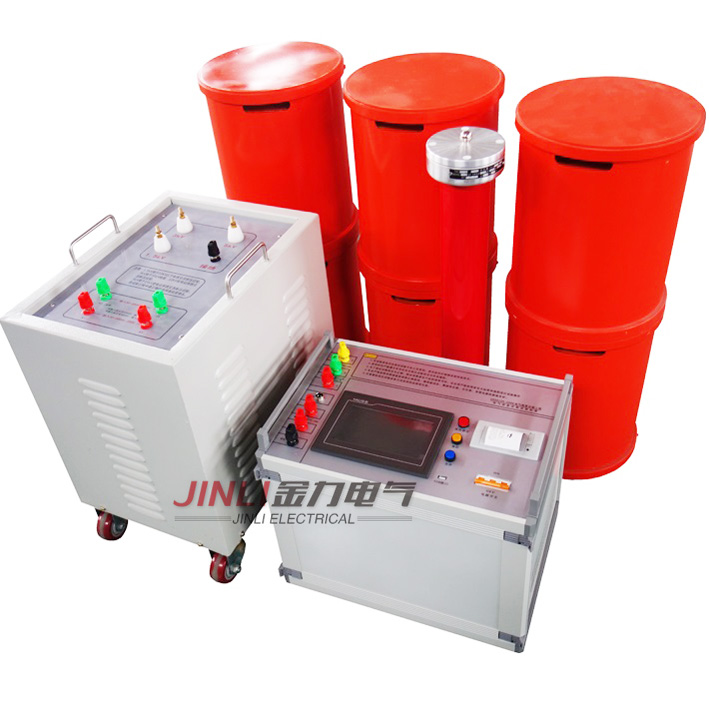

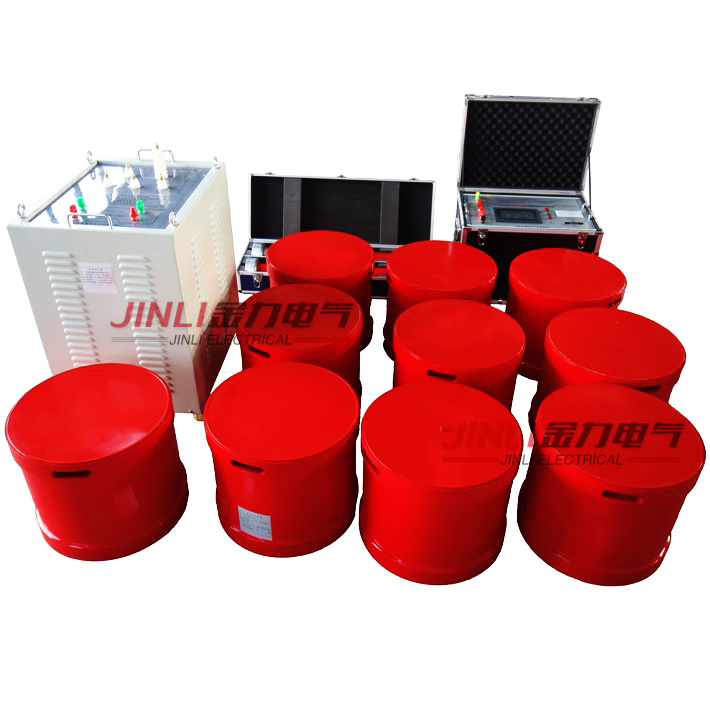

JL1006系列发电机交流耐压谐振试验装置要求采用工频电压，目前国标对工频电压的频率定义为45Hz～65Hz，但是在很多试验场合，要求对发电机进行的是50Hz±2Hz的交流试验，而发电机定子绕组的对地电容量又比较大，国内目前大多数试验单位采用的是谐振变压器对它进行试验，但是谐振变压器本身很重，动辄上吨，现场试验很不方便。我公司针对此现状设计制造了调频调感式发电机交流耐压谐振升压装置。

发电机交流耐压谐振试验装置既可以采用调整电抗器电感量的方式达到谐振状态，也可以采用调整系统工作频率的方式达到谐振状态，还可以同时采用上述两种方式达到谐振状态。当需要什么频率做试验时，就将激励源的频率调整到需要的频率，然后根据被试品的电容量调节电抗器的感抗，使系统谐振，产生高压，在升压过程中，如果谐振点偏离，可以通过微调频率的方式准确找到谐振点，保证高Q值，从而zui大程度的减小电源容量和试验设备体积重量。

产品别称：

变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、发电机交流耐压谐振升压装置.

产品特性：

◆ 做同电压等级、同容量的发电机交流耐压试验其设备整体重量大大减轻，且单件设备重量小于60公斤，彻底解决现场搬运困难问题；

◆ 整套装置原理先进，同时应用新型调频调感技术，严格保证发电机工频耐压试验要求；适用范围宽，大大提升设备使用价值；

◆ 配置20Hz－300Hz变频控制源，其保护功能强，输出波形好，稳定性好，具备多种工作模式，操作方便，而且采用220V或380V两种电源，方便现场取电；

◆ 先调感后调频方式能准确找到zui大Q点，避免电压上升导致的谐振偏移；

◆ 配置灵活，扩展功能强。可选配不同类型电抗器或采用多节串并联的方式，满足电力系统所有容性试品试验要求；同时可以满足需要做工频试验的场合，也可以满足变频方式做试验的场合；实现一机多用，性价比高。

产品参数：

◆额定输出电压：0～50kV(有效值)及以下

◆输出频率：45～300Hz

◆谐振电压波形：纯正弦波，波形畸变率≤1%

◆zui大试验容量：2000kVA及其以下

◆工作制：满功率输出下，一次连续工作时间15min

◆品质因数：10～40

◆频率调节灵敏度：0．1HZ，不稳定度＜0.05%

◆工作电源：220V或380V±15%/50HZ±5%

◆系列产品配置及适用范围：

扬州金力电气有限公司是直流高压发生器、无线高压核相仪、大电流发生器、试验变压器、直流电阻测试仪、回路电阻测试仪、绝缘电阻测试仪、全自动变比测试仪、高压开关机械特性测试仪、电缆故障测试仪、绝缘油介电强度测试仪、氧化锌避雷器测试仪、避雷器放电计数器校验仪、超低频高压发生器、变频互感器综合测试仪、接地引下线导通测试仪、接地线成组直流电阻测试仪、微机继电保护测试仪、变频串联谐振试验装置、绝缘靴手套耐压试验装置、等电力测试仪器专业生产厂家！
