变频串联谐振成套耐压试验装置-耐压试验使用注意事项？

变频串联谐振成套耐压试验装置-耐压试验使用注意事项？

　　1、在使用本装置进行耐压试验前，请按照试验程序对试品进行绝缘电阻测量，确认试品符合相关绝缘要求，方可进入下一步变频串联谐振耐压试验。

　　2、使用本发明的设备和压力测试装置开始之前，交通重新检查配线是正确的，如：字段变压器（变压）设备（变压器）拖施加电压输出电缆（电缆）线连接到zui在较低的反应器的下端;上部电高电压输出线电抗器和一个补偿电容分压器的上端连接线必须保持空闲的，而不是靠近或周围的物体，以防止高电压时，材料的排出。因为您的每一次小小一个失误，都会对企业设备、人员可以造成学生无可挽回的损伤。而每次修正，为现场AQ人员和设备，将是多么的珍贵;

　　3、出于对人员、设备进行AQ的考虑，本装置对接地设计要求具有较高。 变电站内接地网连接时，应预先将接地桩，开关柜，变压（压变)(变压器)外壳污物(土)，铁锈，油漆等进行连接，保证接地线(又称防雷线）与接地装置的有效连接；现场作业无接地装置时，可选用约150CM长的金属杆，相对潮湿的地面，并可将金属杆埋入地面不小于120CM，保证设备接地可靠.

　　4、设备功率（指物体在单位时间内所做的功的多少）电源应使用两根火线380V，仪器工作220V电源火线应与380V火线分接。电源线等设备，以避免使用焊接，以防止干扰。如使用发马达控制电源管理工作时，零线接地；

　　5、试品出现放电，仪器过压保护返回，会对仪器造成损害，尽管我们经过了无数次模拟（定义:对真实事物或者过程的虚拟）试验或设置了种种保护。但是，放电过程中成千上万的其他宛不同世界的问题，再加上更多的野外作业设备，交通运输环境，使用较差的环境中，这种现象因此，强烈建议您：以运输防震，防尘措施（参见解决方案问题），并阅读“注意事项”。

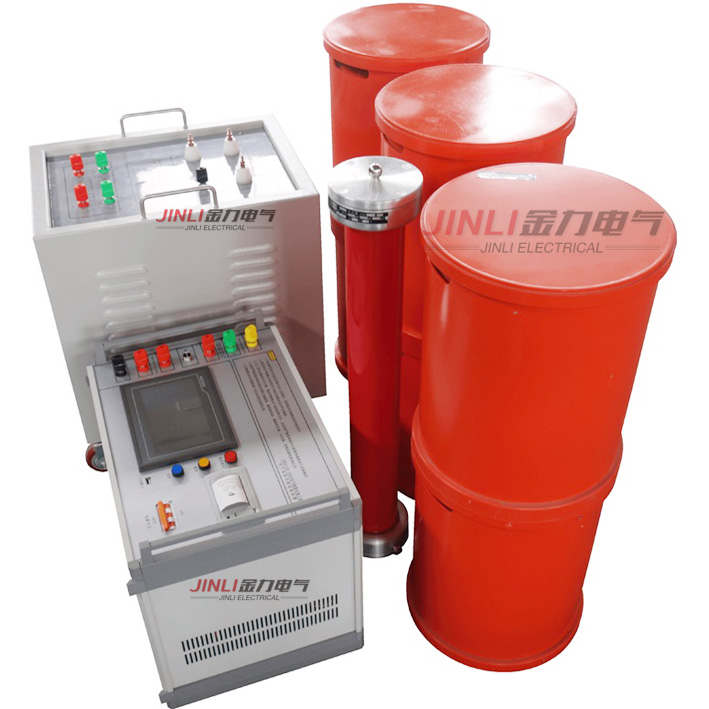

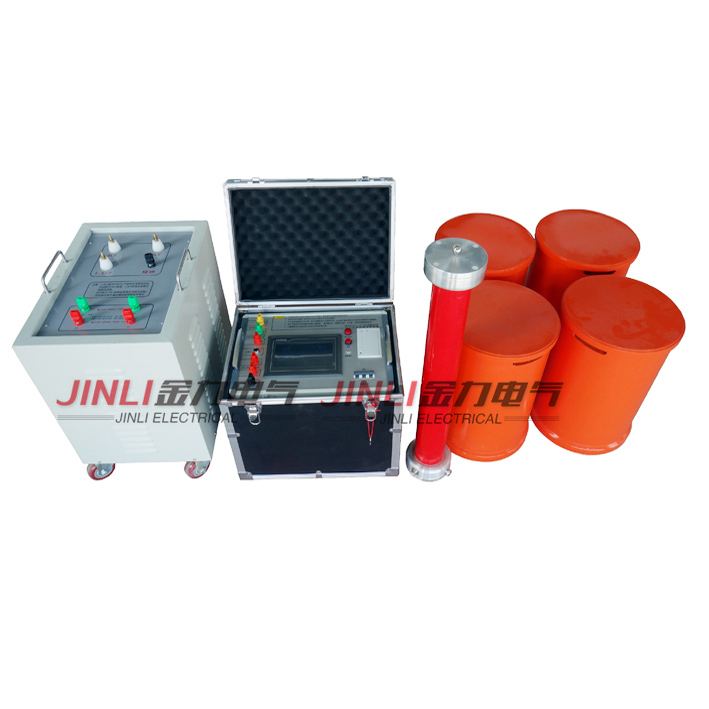

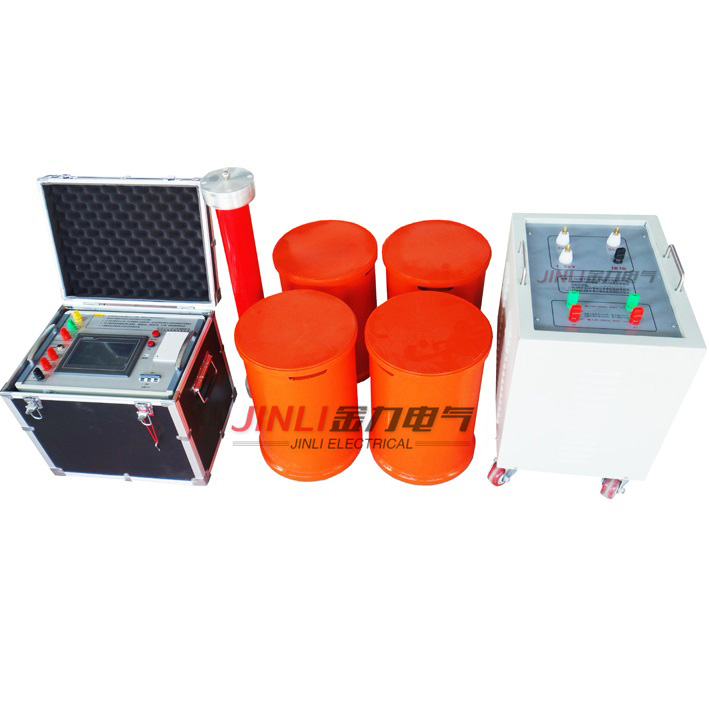

JL1006系列发电机交流耐压谐振试验装置要求采用工频电压，目前国标对工频电压的频率定义为45Hz～65Hz，但是在很多试验场合，要求对发电机进行的是50Hz±2Hz的交流试验，而发电机定子绕组的对地电容量又比较大，国内目前大多数试验单位采用的是谐振变压器对它进行试验，但是谐振变压器本身很重，动辄上吨，现场试验很不方便。我公司针对此现状设计制造了调频调感式发电机交流耐压谐振升压装置。

发电机交流耐压谐振试验装置既可以采用调整电抗器电感量的方式达到谐振状态，也可以采用调整系统工作频率的方式达到谐振状态，还可以同时采用上述两种方式达到谐振状态。当需要什么频率做试验时，就将激励源的频率调整到需要的频率，然后根据被试品的电容量调节电抗器的感抗，使系统谐振，产生高压，在升压过程中，如果谐振点偏离，可以通过微调频率的方式准确找到谐振点，保证高Q值，从而zui大程度的减小电源容量和试验设备体积重量。

产品别称：

变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、发电机交流耐压谐振升压装置.

产品特性：

◆ 做同电压等级、同容量的发电机交流耐压试验其设备整体重量大大减轻，且单件设备重量小于60公斤，彻底解决现场搬运困难问题；

◆ 整套装置原理先进，同时应用新型调频调感技术，严格保证发电机工频耐压试验要求；适用范围宽，大大提升设备使用价值；

◆ 配置20Hz－300Hz变频控制源，其保护功能强，输出波形好，稳定性好，具备多种工作模式，操作方便，而且采用220V或380V两种电源，方便现场取电；

◆ 先调感后调频方式能准确找到zui大Q点，避免电压上升导致的谐振偏移；

◆ 配置灵活，扩展功能强。可选配不同类型电抗器或采用多节串并联的方式，满足电力系统所有容性试品试验要求；同时可以满足需要做工频试验的场合，也可以满足变频方式做试验的场合；实现一机多用，性价比高。

产品参数：

◆额定输出电压：0～50kV(有效值)及以下

◆输出频率：45～300Hz

◆谐振电压波形：纯正弦波，波形畸变率≤1%

◆zui大试验容量：2000kVA及其以下

◆工作制：满功率输出下，一次连续工作时间15min

◆品质因数：10～40

◆频率调节灵敏度：0．1HZ，不稳定度＜0.05%

◆工作电源：220V或380V±15%/50HZ±5%

◆系列产品配置及适用范围：
