串联谐振耐压试验装置与相关电力高压耐压试验设备对比

来源:扬州金力电气   添加时间:2024-01-31 08:42:57   浏览次数:112

串联谐振耐压试验装置与相关电力高压耐压试验设备对比

  串联谐振耐压试验装置采用多级叠加的方式,多台电抗器可并联、串联使用,分压器既用来测量试验电压,也可以作为小电容量试品的补偿电容,使得谐振频率可以在30——300Hz范围内完成多种电力设备(如电缆、变压器、GIS开关、SF6开关、电动机、发电机、母线、互感器等)的交流耐压试验。

  串联谐振耐压测试仪适用于大容量,高电压的电容性试品的交接和预防试验。主要针对6kV-500kV电力变压器、GIS、开关、母线、互感器等变电站容性设备,6kV-220kV高压交联电缆,出口电压20kV及以下电压等级的电动机/发电机等交流耐压试验,及其35kV-500kV电压等级CVT升压校验试验。

1、6kV-500kV高压交联电缆的交流耐压试验

2、发电机的交流耐压试验

3、GIS和SF6开关的交流耐压试验

4、6kV-500kV变压器的工频耐压试验

5、其它电力高压设备如母线,互感器的交流耐压试验。

串联谐振耐压测试仪:就是做耐压试验的设备,它是为了满足大容量的被试品要求,而研发的设备。它是一套组合设备。

采用了调节电源的频率的方式使得电抗器与被试电容器实现谐振,在被试品上获得高电压大电流,是当前高电压试验的一种新的方法和潮流,在国内外已经得到广泛的应用。

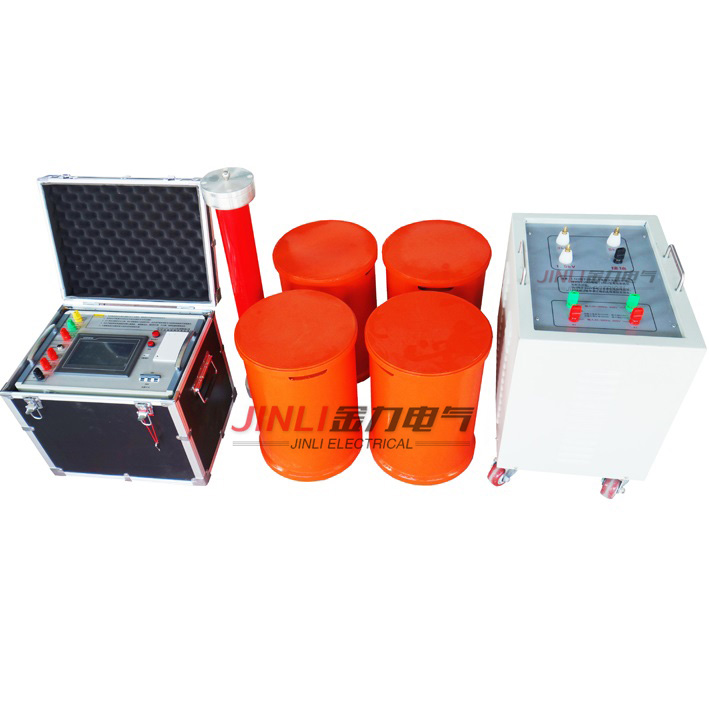

由调频调压电源、励磁变压器、电抗器、电容分压器组成。

串联谐振耐压测试仪与相关电力试验设备对比

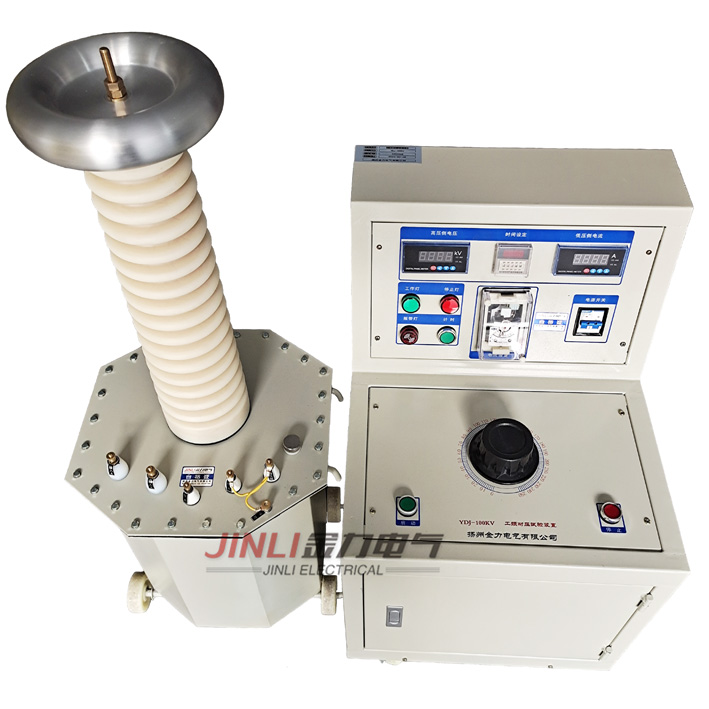

串联谐振 VS 工频耐压试验装置:满足大容量被试品耐压试验,体积、重量却比工频耐压小很多,易于搬运

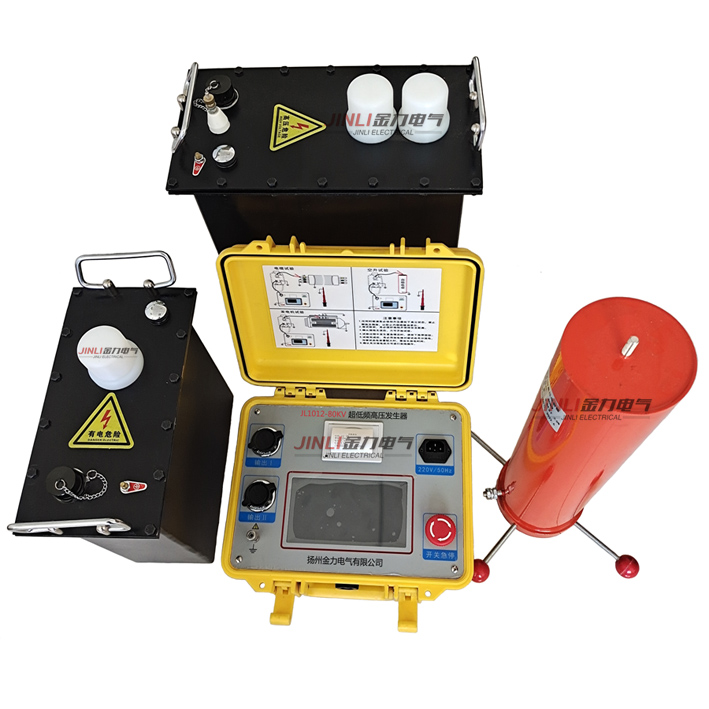

串联谐振 VS 超低频高压发生器:超低频主要针对10kV/35kV这两种规格的电缆,串谐可适用电缆、主变、发电机、CVT、开关等


串联谐振 VS 直流高压发生器:直流高压发生器施加的“直流耐压”;串联谐振施加的“交流耐压”


适用于:电力变压器、电力电缆、发电机、电动机、GIS、开关、绝缘子、PT、CT、绝缘工器具、母线、CVT效验等


各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备的交流耐压试验都必须严格按试验规程定期进行。在工频条件下,由于被试品电容量较大,或者试验电压要求较高,对试验装置的电源容量相应的也有较高的要求,传统的工频耐压装置往往单件体积大,重量重,不便于现场搬运,而且不便于任意组合,灵活性较差。目前,比较好的方法是采用变频串联谐振的方法进行耐压试验 串联谐振耐压测试仪采用多级叠加的方式,多台电抗器可并联、串联使用,分压器既用来测量试验电压,也可以作为小电容量试品的补偿电容,使得谐振频率可以在30——300Hz范围内完成多种电力设备的交流耐压试验。
