串联谐振​电抗器的组合是如何计算的?

来源:扬州金力电气   添加时间:2024-02-19 09:12:41   浏览次数:104

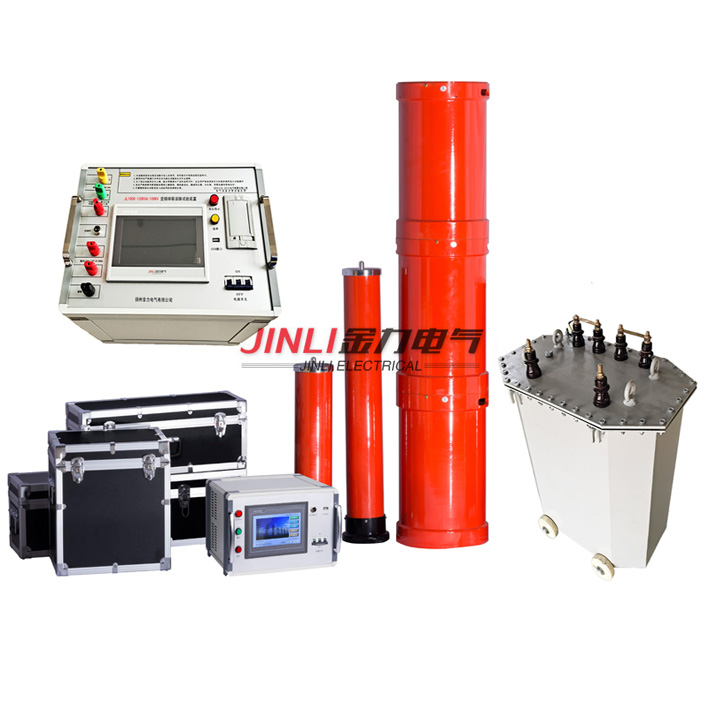

串联谐振电抗器的组合是如何计算的?


一、对不同的电抗器组合采用反算方法。电抗器是否串联取决于测试电压,然后利用电抗器的电感和系统的工作频率(20-300hz)来确定电抗器的容量范围。(组合方法为近似估计)


1.样品的测试电压必须小于或等于反应器的额定电压。如果单个电抗器不能满足电压要求,可以串联两个或多个电抗器来满足测试电压。

2、确定试品允许进行试验工作频率变化范围(fmin,fmax),满足20Hz≤fmin≤fmax≤300Hz。

3、根据电抗器的电感L(步骤1确定单个或多个电感串联或组合)和测试样品的允许频率范围(fmin,fmax),确定测试样品电容的允许电容范围(Cmin,Cmax)。

Cmin=1/[(2πfmax)2L] Cmax=1/[(2πfmin)2L]

样品和分压器的电容量应该在(cmin,cmax)之间。

如果样品电容过大,应通过并联电抗器来满足;如果样品的电容太小,应通过补偿样品的电容(如果配备补偿电容)来满足。特别注意电抗器组的电压电平和并联后补偿电容的电压电平必须大于等于样品的电压。

因断路器、隔离控制开关、绝缘子等试品电容影响较小(相对分压器电容约(1000pF)而言),组合方式方法进行计算时可忽略企业不计。PT耐压试验时需借助经济补偿电容将试验系统谐振工作频率可以控制在100Hz以上。

4、反应器的连接必须保证流过样品的电流小于或等于反应器的电流。


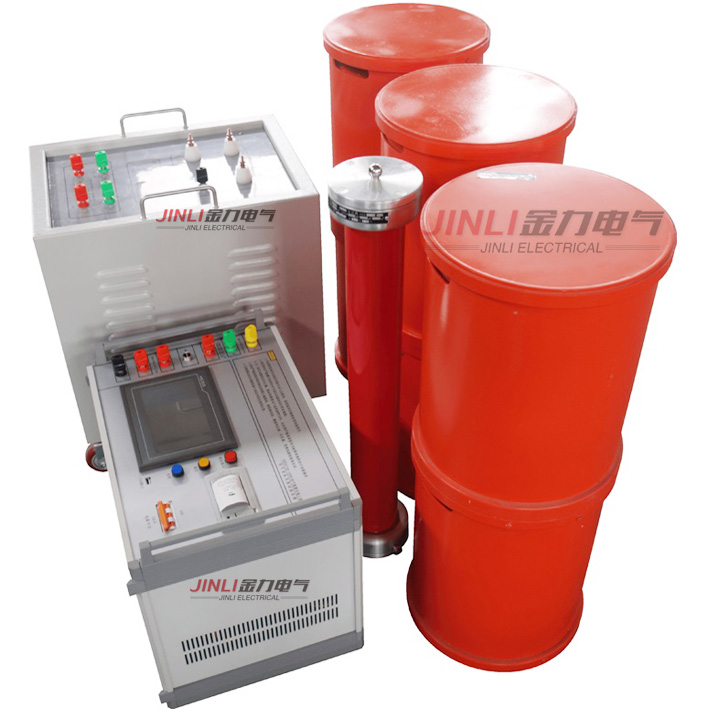

二、电抗器接线:公式f=1/(2π√LC)


等值电感的计算:

1、串联谐振:设每一个控制电抗器的电感为L’,则两串等值网络电感为L=2L’×1.1,三串时等值部分电感为L=3L’×1.15,四串时等值进行电感为L=4L’×1.2,其余类推。1.1、1.15、1.2为互感作用系数,是经验值。

2.并联谐振:如果每个电抗器的电感为Lth,则两个并联电抗器的等效电感为L=L‘/2。

3、根据上述计算混联。


串联谐振主要用于增加电压,并联主要用于增加电流,特别是它是由电抗器串联的电压数、电抗器串联的电流数决定的。如果组合后的反应器组同时满足上述四个步骤,则确定组合。
