串联谐振试验原理和接线方法

串联谐振试验原理和接线方法

串联谐振是针对大容量，高电压等级的交流耐压试验，串联谐振的应用比较典型的就是电力电缆，GIS组合器等等，然后，影响串联谐振容量的是试品的电容量，试品电容量越大，串联谐振输出的容量就越大，随着电力系统的发展，如火力发电机组，单机容量已超过1000MW，水力发电机组，单机zui大容量已达800MW，这些设备的交流工频耐压试验，如果用传统的试验设备（即工频试验变压器），很难完成电缆的交流耐压试验，串联谐振试验装置为了补缺，采用串联组合的灵活配置方式，克服电源，容量、体积等诸多因数的交流耐压试验设计制造。

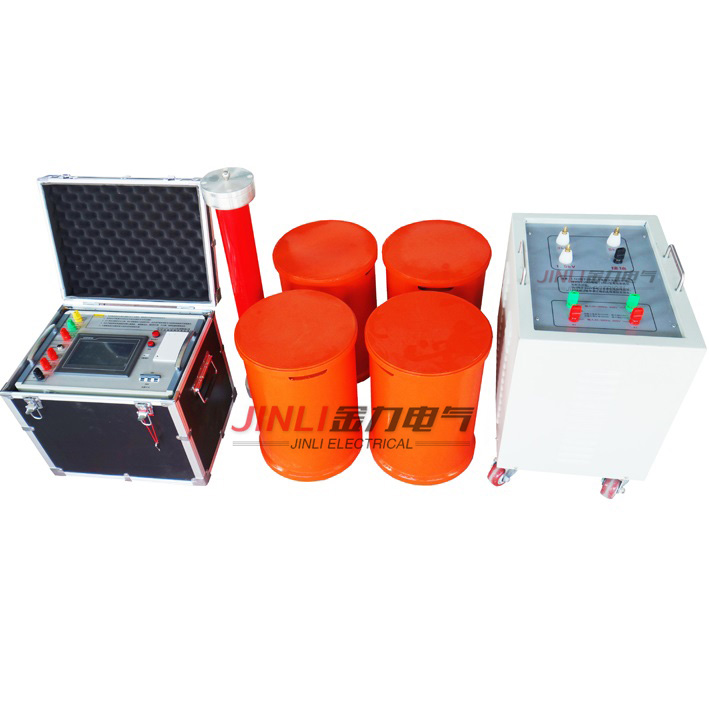

串联谐振接试验原理

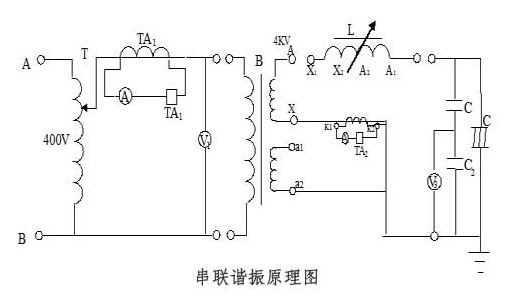

串联谐振试验原理是要有被试品C共同组成，形成一个由R 电阻 、L电感和C电容所组成的电路中，我们先看原理图：

图中，L是串联谐振的电感部分，也就是由串联谐振装置中电抗器组成的部分，C为电容部分，指的是试品电容，需要注意的是，电抗器如何去配置，是依据电容量为参考基准。

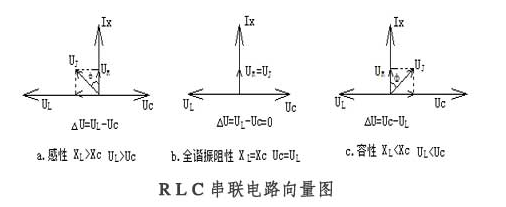

上图是串联谐振试验装置在不同负荷下所呈现的状态，从串联电路向量图中我们可以分析到容性与感性的成分，有助于我们更好的分析数据，上图，我们不会体现在串联谐振装置可视画面中，我们所提供的是计算后的结果，您只需按照要求配置即可。

串联谐振接线方法

接线方法我在前面的文章中已经和分享过，点击变频串联谐振接线图 ，这次我分享一下，串联谐振在接线时的基本流程: ①按照要求接好测试线，并充分检查接地是否良好， ②启动串联谐振试验电源，设置参数，选择自动操作，通过观测屏幕数据的变化，面板的紧急按钮随时起作用，③ 试验结束后，串联谐振装置自动降压，停机。

需要注意的是， 全程做好AQ防护，试验后，建议充分的放电。
