JL4002互感器特性综合测试仪1200V/600A（全功能10KV/35KV通用）_互感器特性综合测试仪_互感器综合特性测试仪_互感器伏安特性测试仪，电流互感器现场校验仪_电压互感器误差现场测试仪_电流互感器二次回路负载测试仪_变频式互感器综合测试仪_全功能互感器特性综合测试仪_电流互感器误差现场测试仪_互感器综合测试仪

添加时间：2025-04-11 16:17:37 浏览次数：2108

产品详情

产品简介：

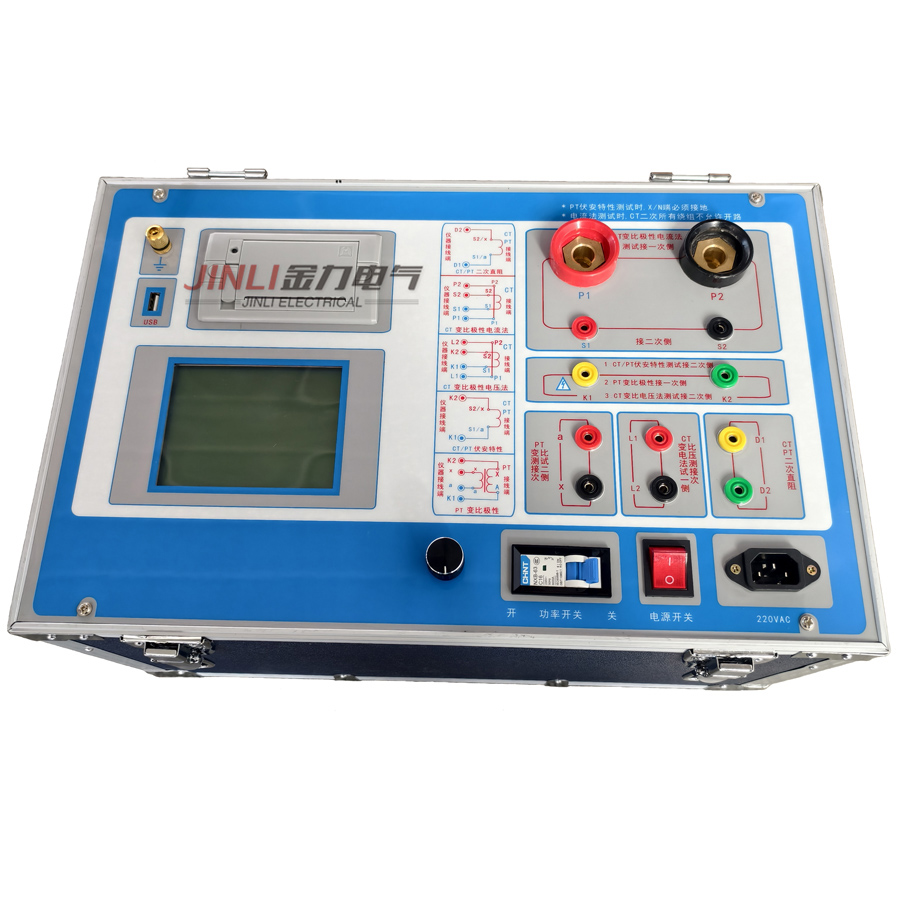

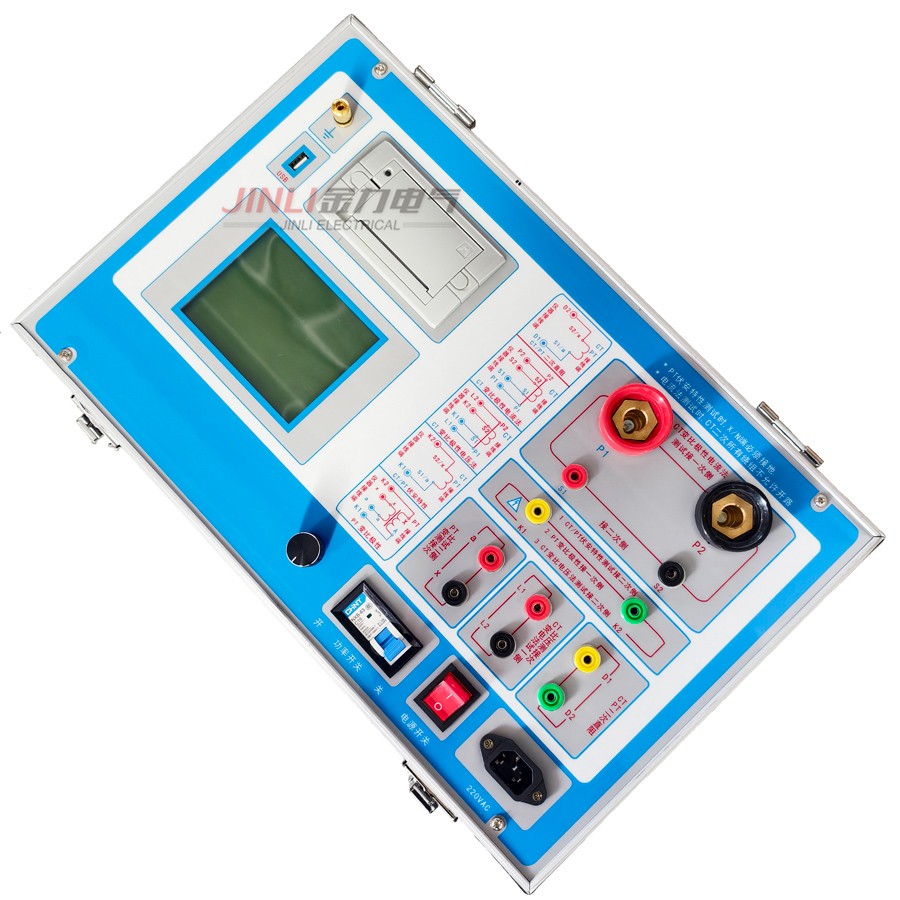

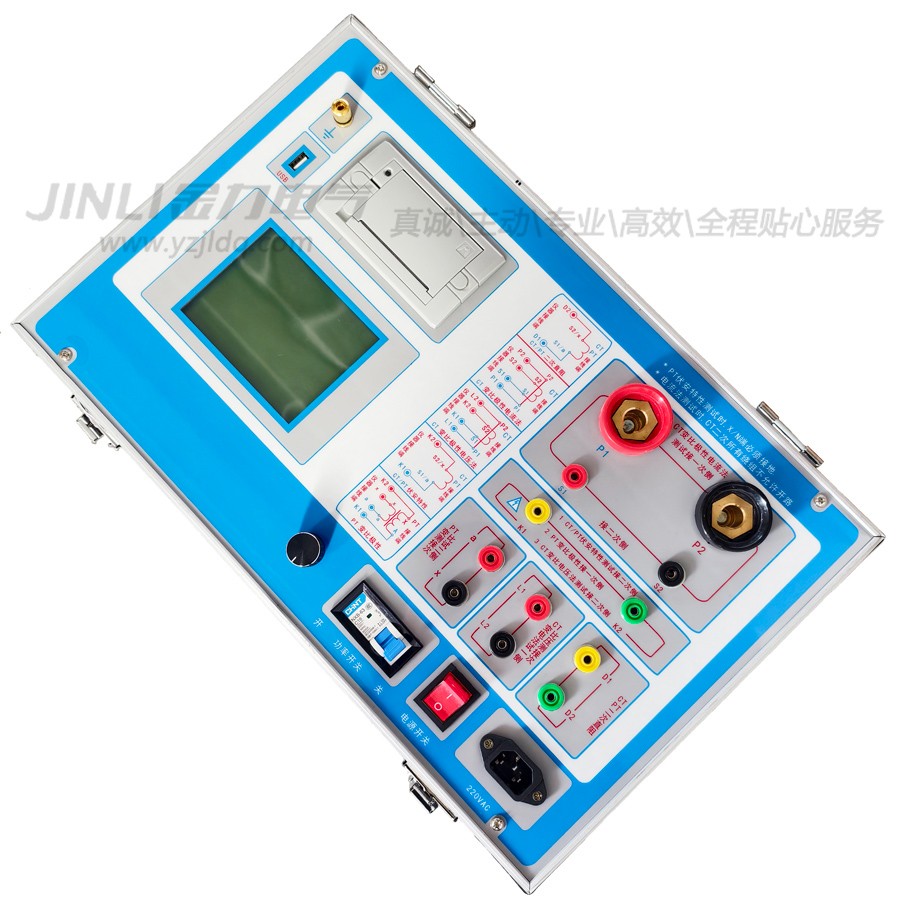

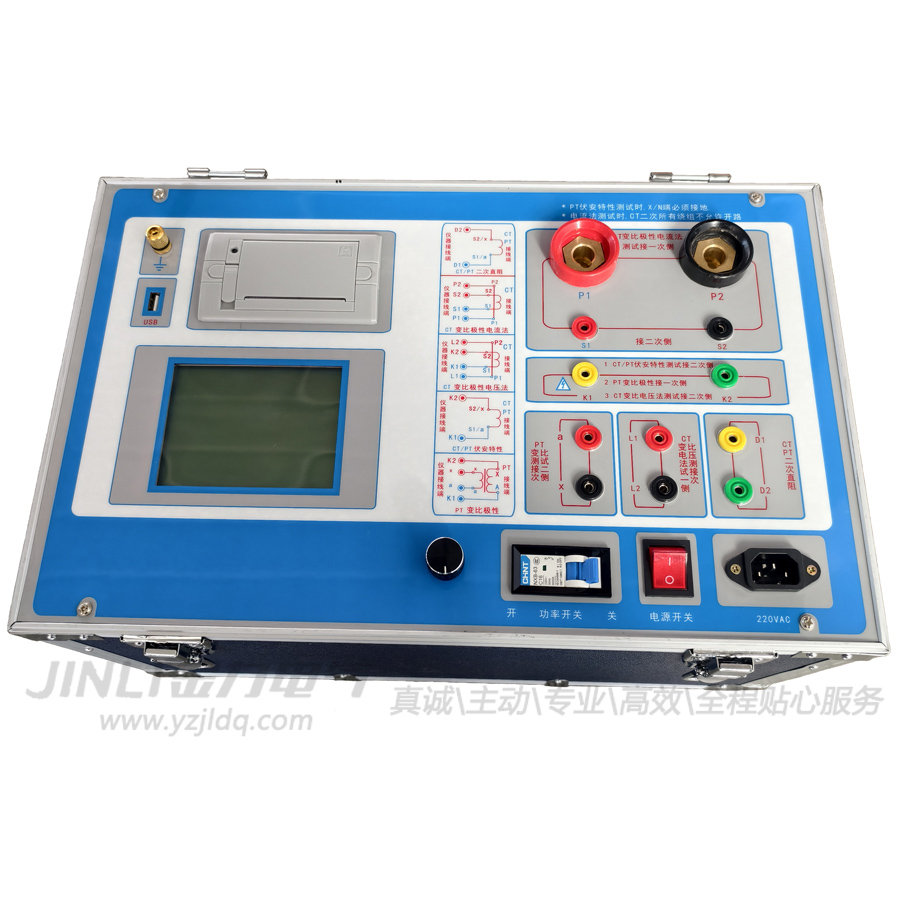

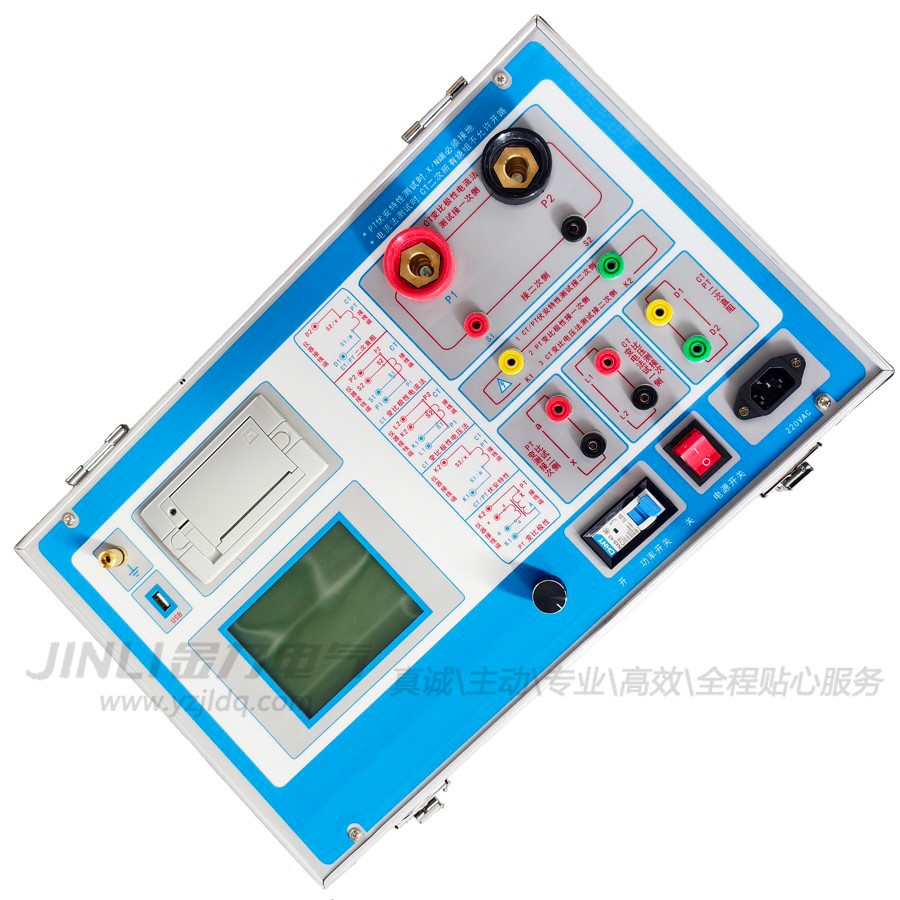

JL4002互感器特性综合测试仪1200V/600A（全功能10KV/35KV通用）设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。参考标准 GB 1207-2006、GB 1208-2006；
产品特性：
◆ 支持检测CT和PT
◆ 满足 GB1207、GB1208等规程要求.
◆ 无需外接其它辅助设备，单机即可完成所有检测项目.
◆ 自带微型快速打印机、可直接现场打印测试结果.
◆ 采用智能控制器，操作简单.
◆ 大屏幕液晶，图形化显示接口.
◆ 按规程自动给出CT/PT（励磁）拐点值.
◆ 自动给出5%和10%误差曲线.
◆ 可保存3000组测试资料，掉电后不丢失.
◆ 支持U盘转存资料，可以通过标准的PC进行读取，并生成检测报告.
◆ 小巧轻便≤28Kg，非常利于现场测试.

产品功能：

CT（保护类、计量类）	PT
• 伏安特性（励磁特性）曲线	• 伏安特性（励磁特性）曲线
• 自动给出拐点值	• 自动给出拐点值
•自动给出5%和10%的误差曲线，可测限值系数实际值（ALF）	• 变比测量
• 变比测量，极性判断	• 极性判断
• 比差测量	•比差测量
• 相位（角差）测量	•相位（角差）测量
• 一次通流测试	• 交流耐压测试
• 交流耐压测试	• 二次负荷测试
• 二次负荷测试	• 二次绕组直阻测试
•二次绕组直阻测试	• PT伏安电压倍数可调(1.2—3.5)
•可测中低压互感器，零序互感器伏安特性
•可测GIS，套管CT
•综合测试，一次测试同时完成励磁、变比极性

产品参数：

项目		参数
工作电源		AC220V±10% 、50Hz
设备输出		0～1200V 5KVA zui大设置值20A
大电流输出		0～600A
励磁精度		≤0.5%（0.2%读数+0.3%量程）
二次绕组电阻测量	范围	0.1～300Ω
	精度	≤1.0%（0.4%读数+0.6%量程）
二次实际负荷测量	范围	5～500VA
	精度	≤0.5%（0.2%读数+0.3%量程）±0.1VA
相位测量（角差）	精度	4min
	分辨率	0.1min
CT 变比测量	范围	≤50000A/5A（10000A/1A）
	精度	≤0.5%（0.2%读数+0.3%量程）
PT 变比测量	范围	≤500KV
	精度	≤0.5%（0.2%读数+0.3%量程）
工作环境		温度：－10℃～40℃，湿度：≤90%，海拔高度：≤1000m
尺寸、重量		尺寸：450mm × 280mm × 340mm ，重量：≤28Kg
