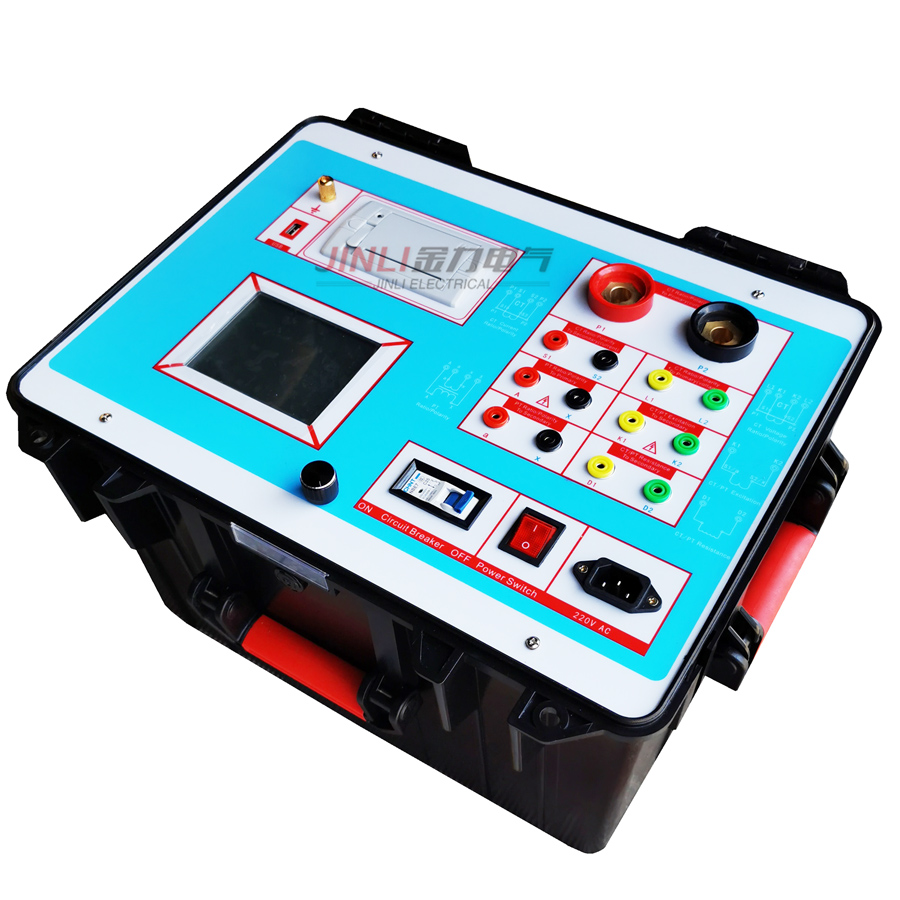

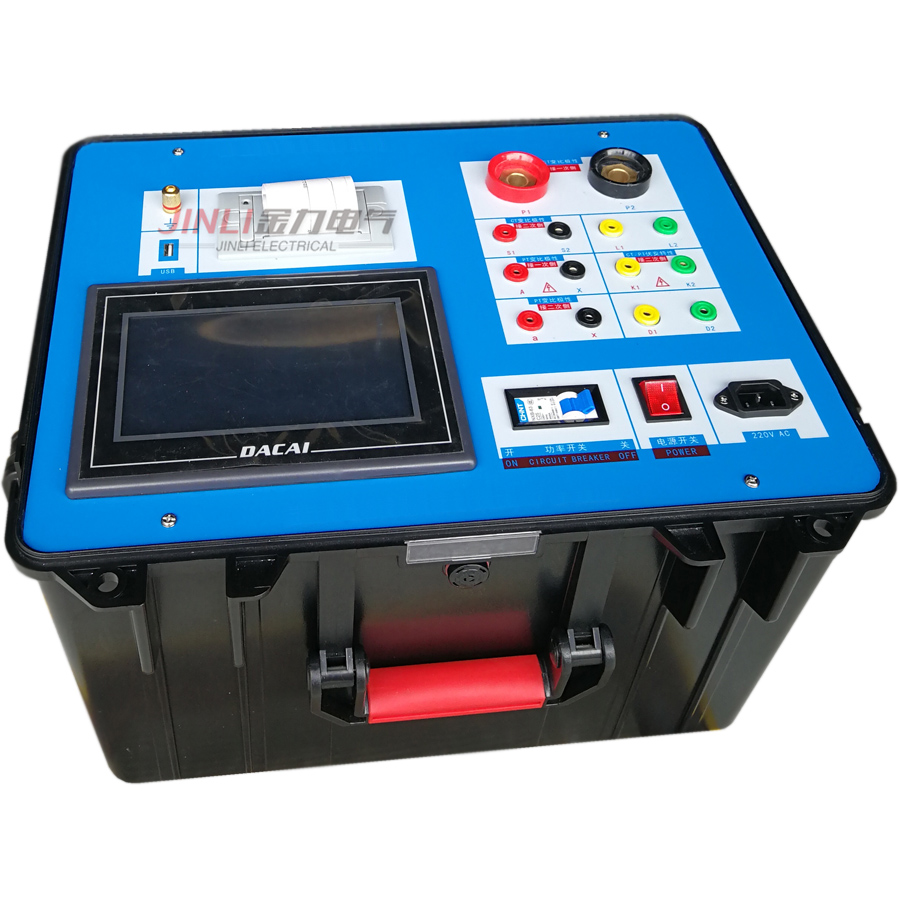

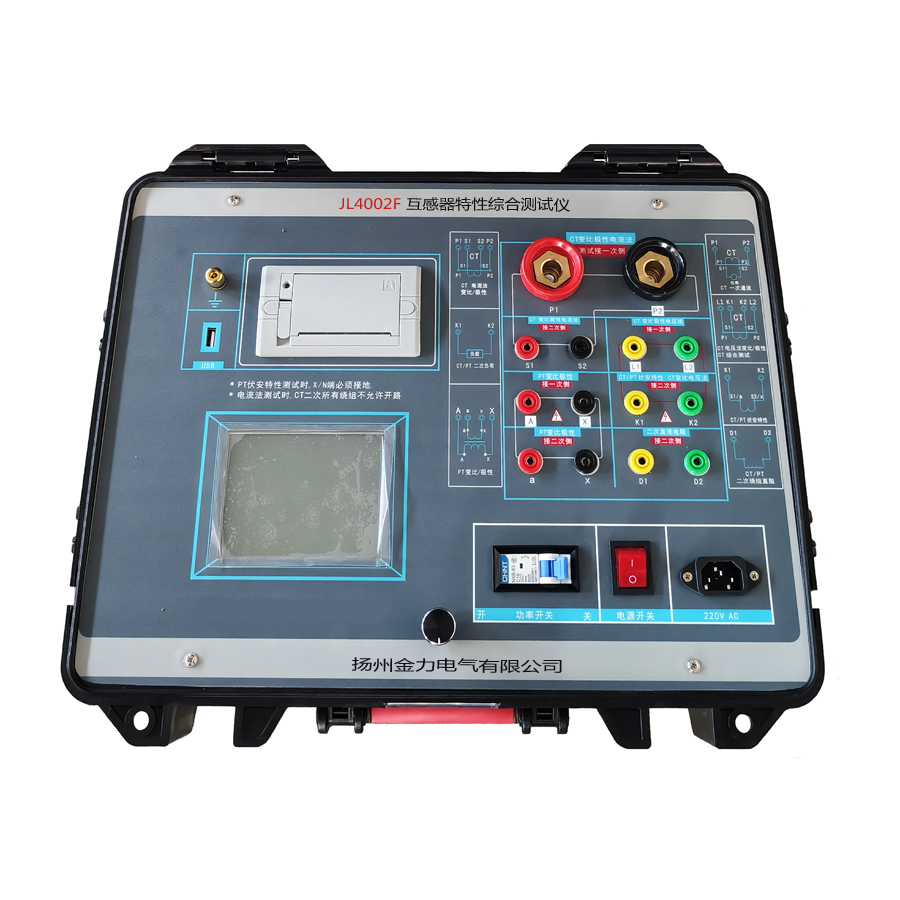

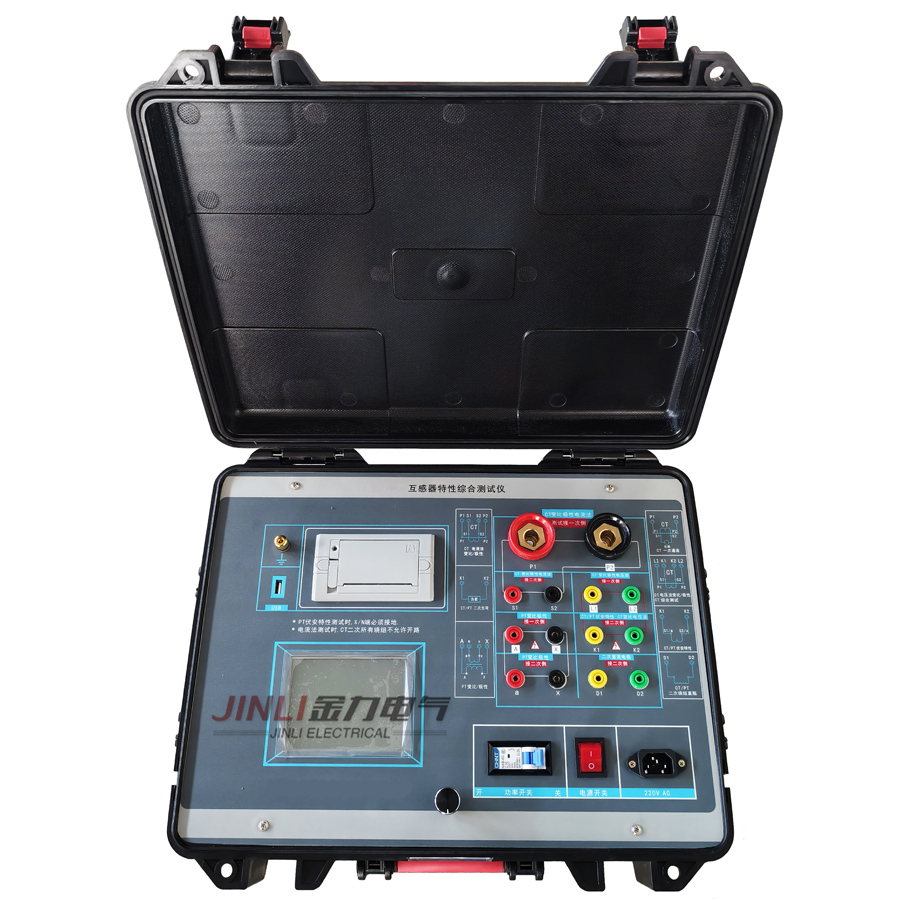

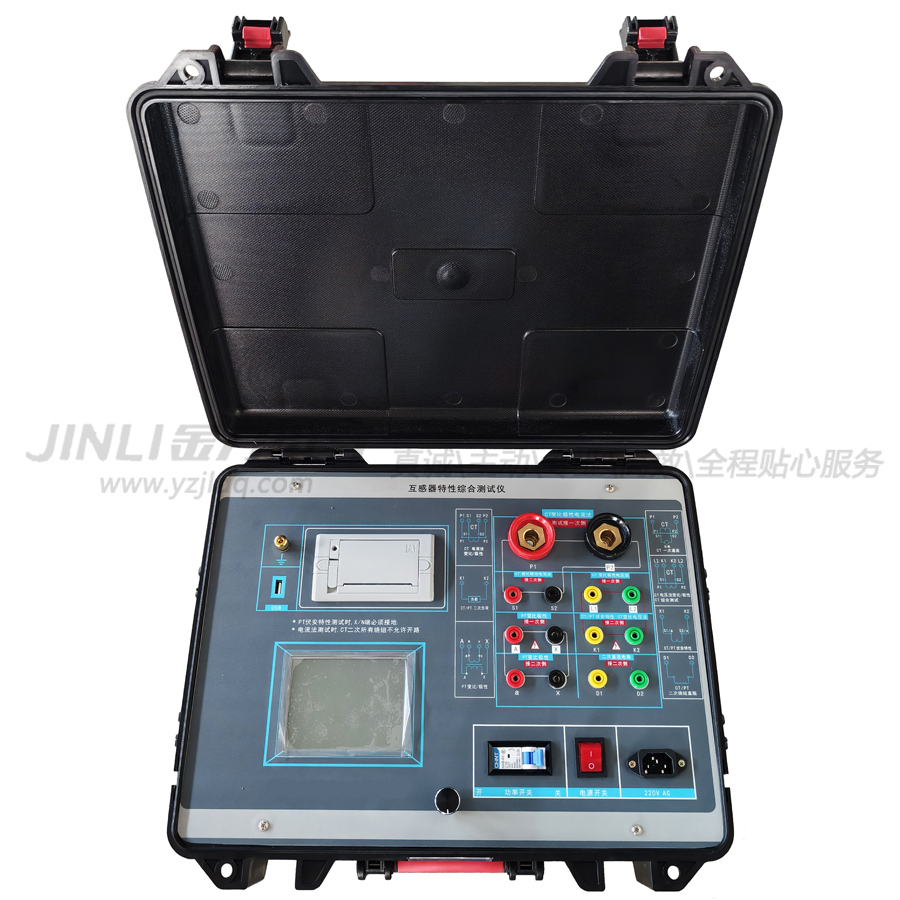

JL4002F全功能互感器特性综合测试仪2500V/600A（110KV以下通用）

• 伏安特性（励磁特性）曲线

• 伏安特性（励磁特性）曲线

• 自动给出拐点值

• 自动给出拐点值

•自动给出5%和10%的误差曲线，可测限值系数实际值（ALF）

• 变比测量

• 变比测量，极性判断

• 极性判断

• 比差测量

•比差测量

• 相位（角差）测量

•相位（角差）测量

• 一次通流测试

• 交流耐压测试

• 交流耐压测试

• 二次负荷测试

• 二次负荷测试

• 二次绕组测试

•二次绕组测试

• PT伏安电压倍数可调(1.2—2.5)

•可测中低压互感器，零序互感器伏安特性

•可测GIS，套管CT

•综合测试，一次测试同时完成励磁、变比极性

工作电源

AC220V±10% 、50Hz

设备输出

0～2500V 5KVA zui大设置值20A

大电流输出

0～600A

励磁精度

≤0.5%（0.2%*读数+0.3%*量程）

二次绕组

电阻测量

范围

0.1～300Ω

精度

≤0.5%（0.4%*读数+0.6%*量程）

二次实际

负荷测量

范围

5～500VA

精度

≤0.5%（0.2%*读数+0.3%*量程）±0.1VA

相位测量

（角差）

精度

4min

分辨率

0.1min

CT

变比测量

范围

≤50000A/5A（10000A/1A）

精度

≤0.5%（0.2%*读数+0.3%*量程）

PT

变比测量

范围

≤500KV

精度

≤0.5%（0.2%*读数+0.3%*量程）

工作环境

温度：－10℃～40℃，湿度：≤90%，海拔高度：≤1000m

尺寸、重量

尺寸：450mm × 280mm × 340mm ，重量：≤28Kg
