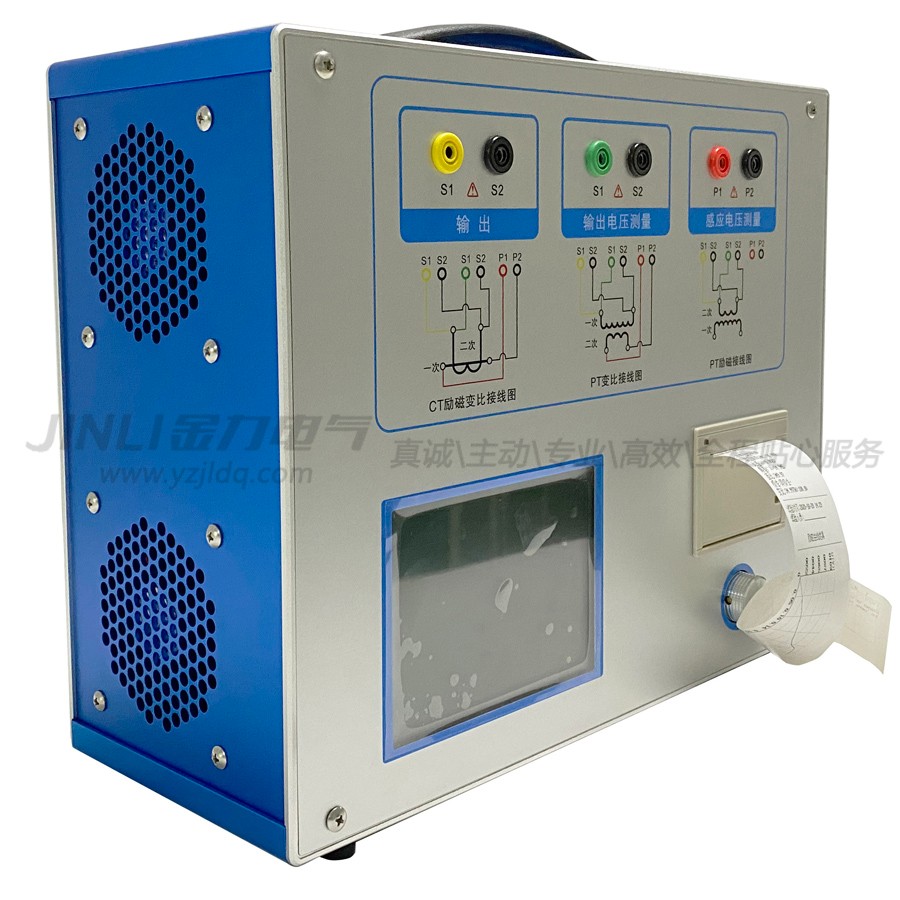

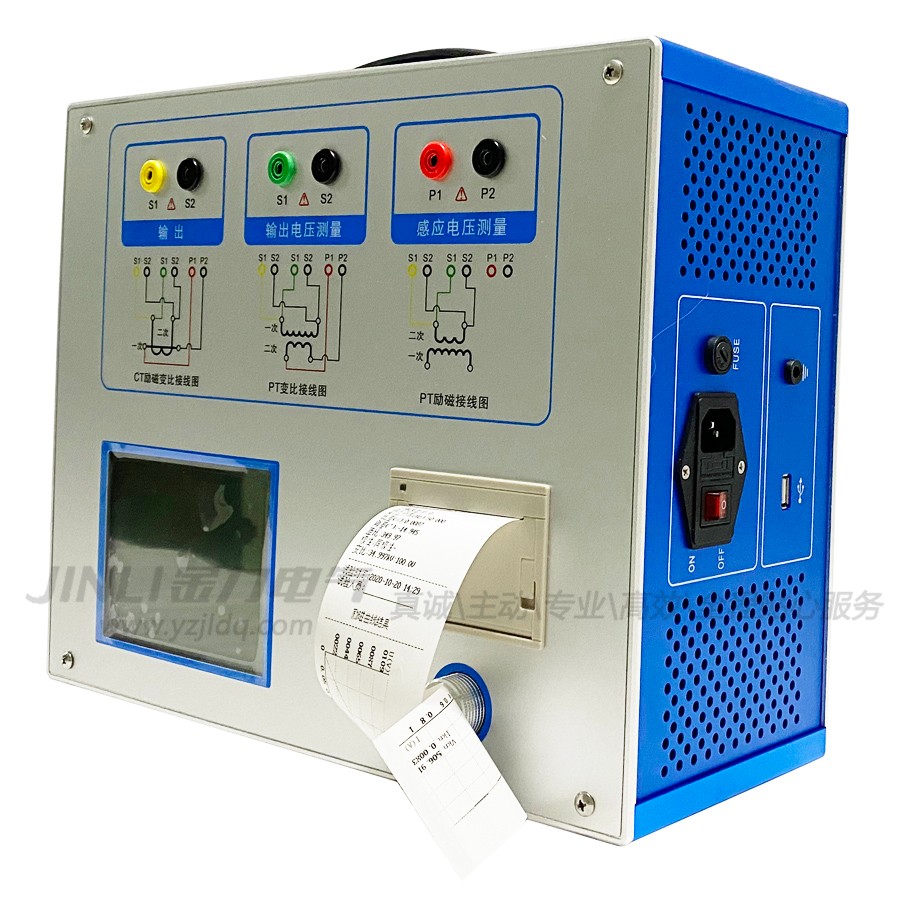

CTP-1000D变频互感器综合测试仪

产品简介：
CTP-1000D变频互感器综合测试仪是在传统基于调压器、升压器、升流器的互感器伏安特性变比极性综合测试仪基础上，广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型CT、PT测试仪器。
CTP-1000D变频互感器综合测试仪装置采用高性能DSP和FPGA、先进的制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于较高水平，是电力行业用于互感器的专业测试仪器。
产品特性：
◆  功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差等测试。
◆  现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线，使用极为简单的测试接线和操作实现电流互感器的检定，极大的降低了工作强度和提高了工作效率，方便现场开展互感器现场检定工作。
◆  可精确测量变比差与角差，比差允许误差±0.05%，角差允许误差±2min，能够进行0.2S级电流互感器的测量，变比测量范围为1~40000。

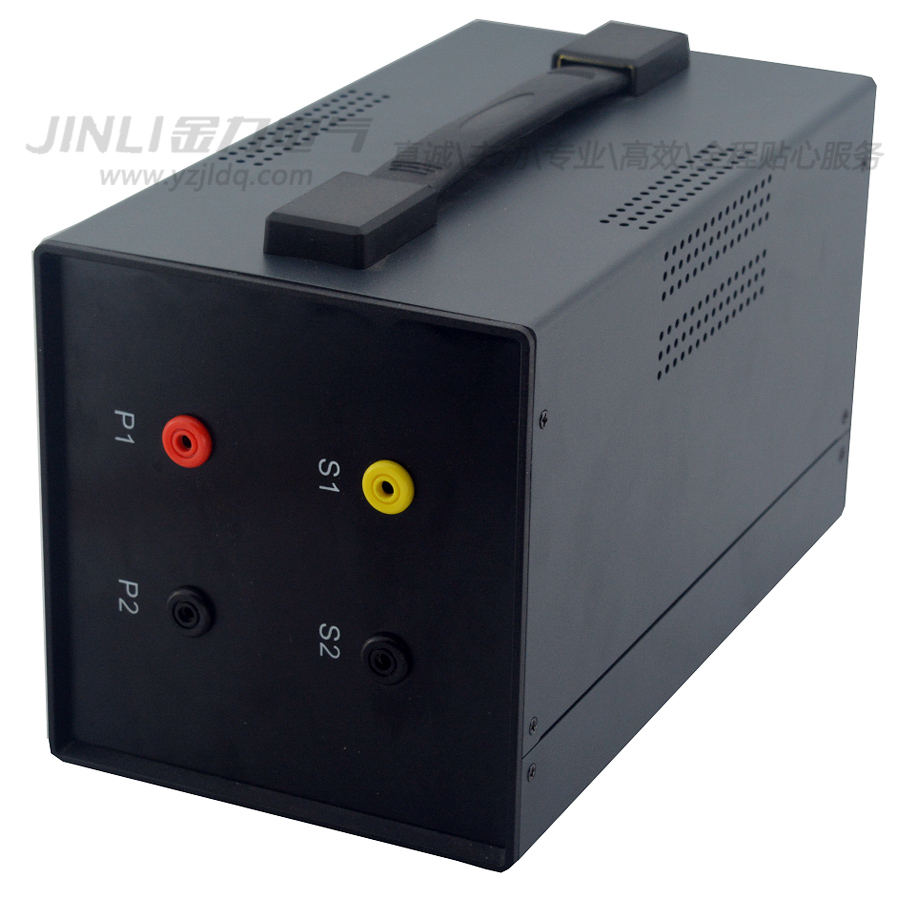

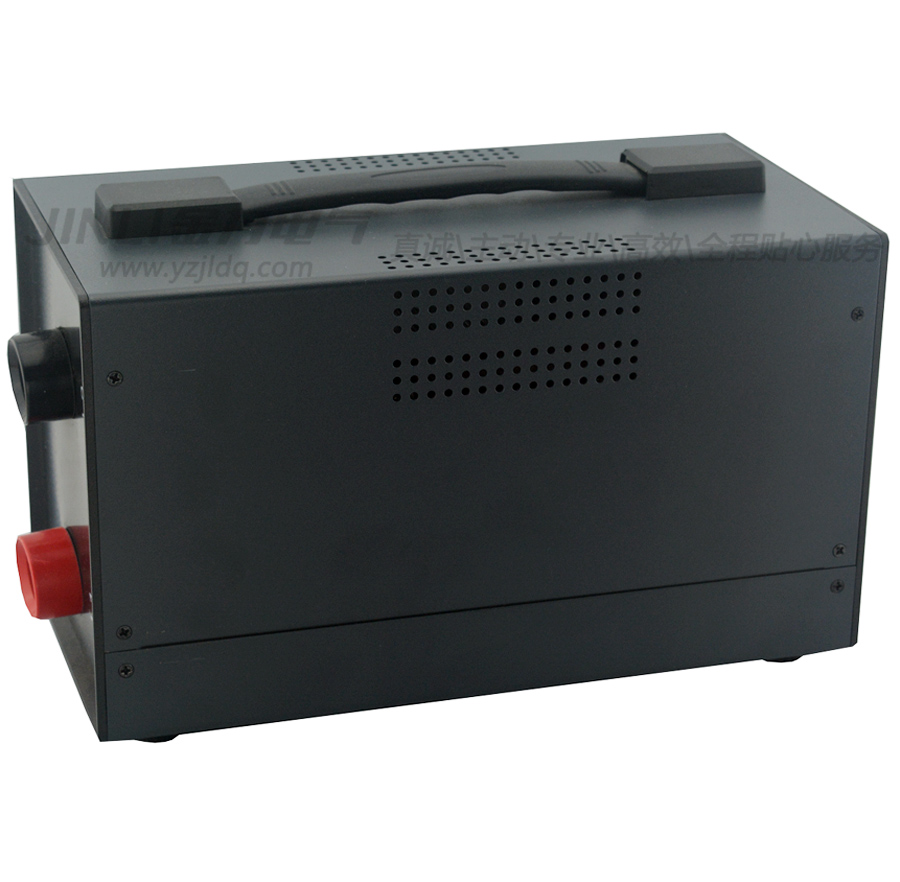

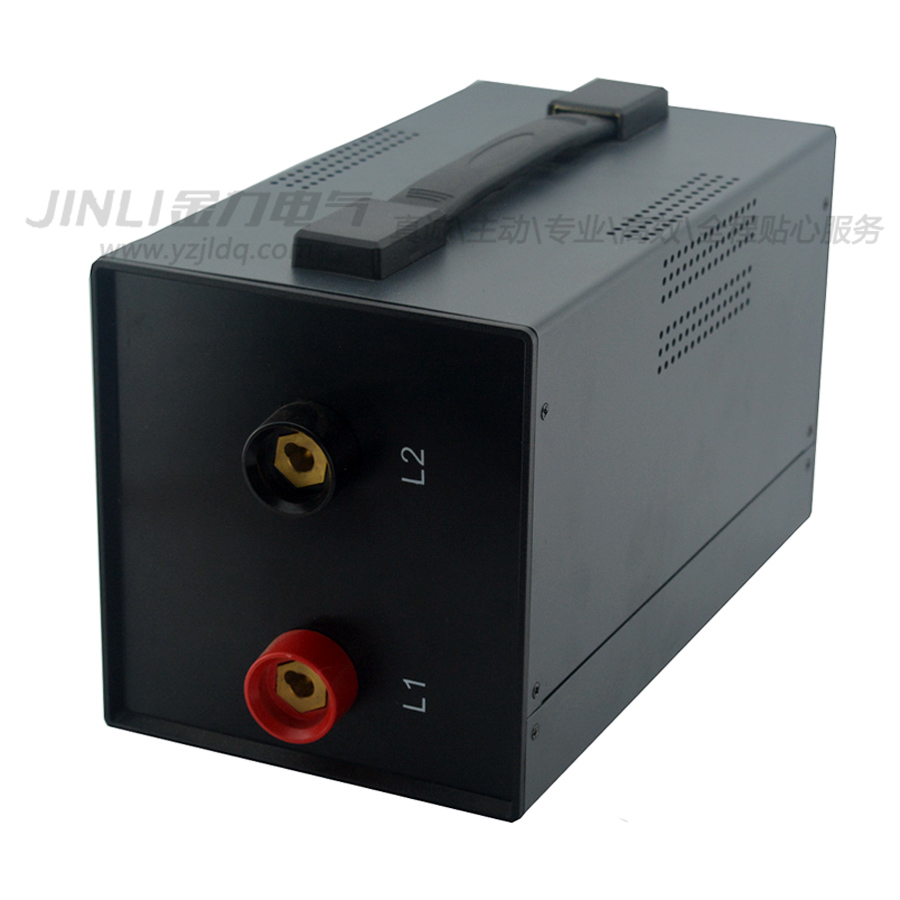

◆  选配我司的升流器后，可输出180A的电流，方便现场通流测试。
◆  基于先进的变频法测试CT/PT伏安特性曲线和10%误差曲线,输出仅180V的交流电压和12Arms(36A峰值)的交流电流，却能应对拐点高达60KV的CT测试。
◆  自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。
◆  测试满足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。
◆  测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。

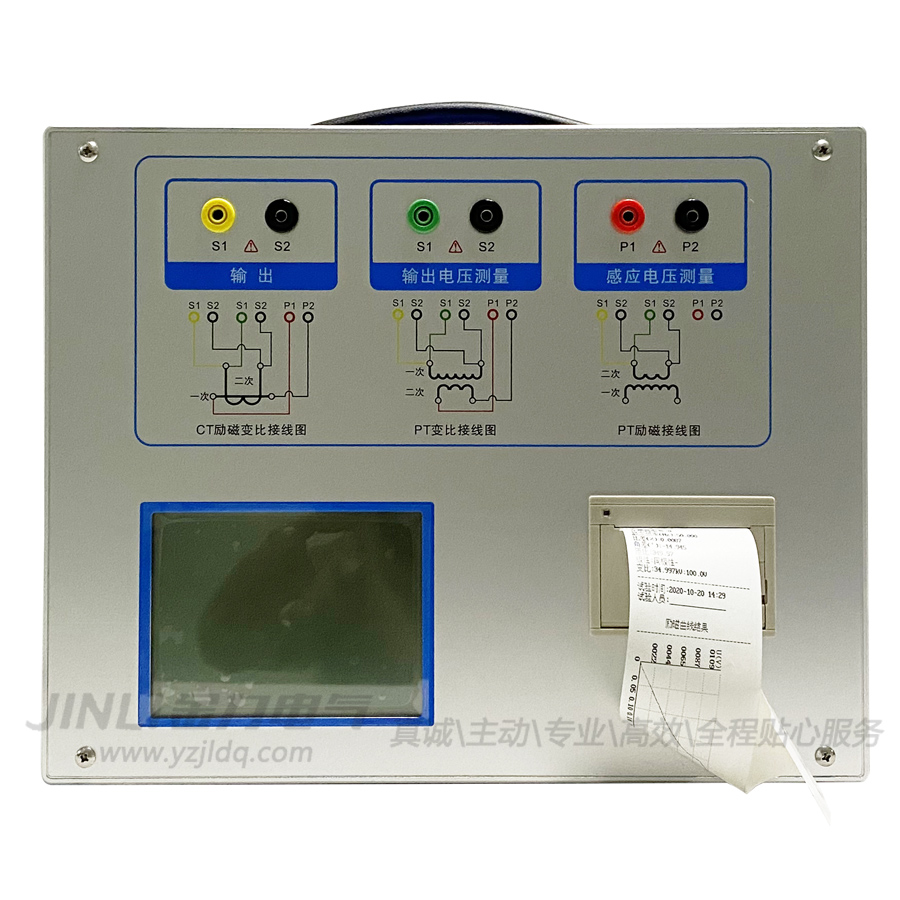

◆  全中文动态图形界面，无需参考说明书即可完成接线、设置参数：动态显示参数设置，根据当前所选的试验项目自动显示其相关参数；动态显示帮助接线图，根据当前所选试验项目，显示对应的接线图。
◆  5.7寸图形透反式LCD，阳光下清晰可视。
◆  采用旋转光电鼠标操作，操作简单，快捷方便，极易掌握。
◆  面板自带打印机，可自动打印生成的试验报告。
◆  测试结果可用U盘导出，程序可用U盘升级，方便快捷。
◆  装置可存储1000组测试数据，掉电不丢失。
◆  配有后台分析软件，方便测试报告的保存、转换、分析，可以用于试验数据的对比、判断与评估。

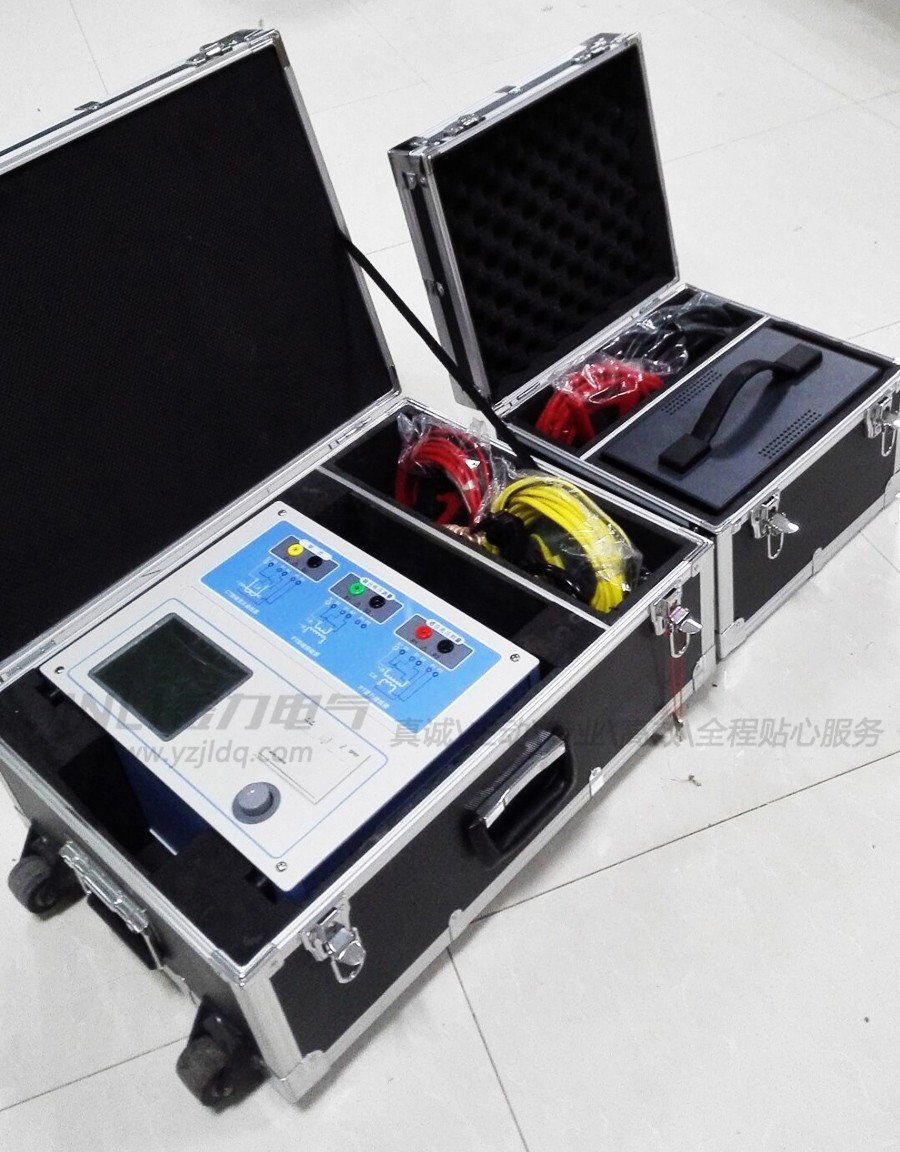

◆  易于携带，装置重量<10kg。
产品参数：
