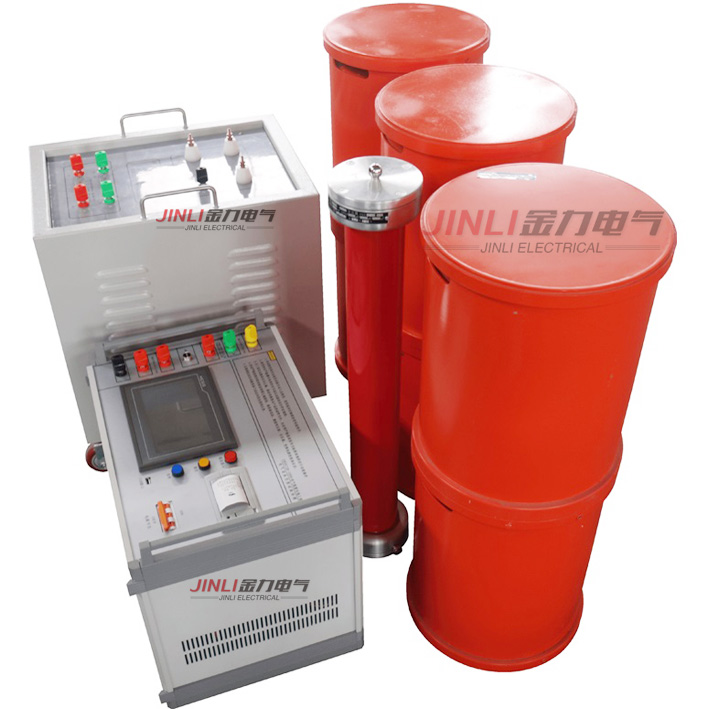

变频串联谐振交流耐压试验装置由变频电源、激励变压器（也可称为励磁变压器）、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品 上，用于测量被试品上的谐振电压，并作过压保护信号；调频功率输出经激励变压器耦合给串联谐振回路，提供串联谐振的激励功率。 变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。

变频串联谐振试验装置

被试品对象及试验要求

1. 10kV/400mm2电缆，长度3000m以内的交流耐压试验，电容量≤1.26uF，试验频率30-300Hz，试验电压22kV。

2. 35kV/400mm2电缆，长度2000m以内的交流耐压试验，电容量≤0.42uF，试验频率30-300Hz，试验电压52kV。

3. 110kV/400mm2电缆，长度1000m以内的交流耐压试验，电容量≤0.156uF，试验频率30-300Hz，试验电压128kV。

4. 110kV及以下变压器的交流耐压试验，电容量≤0.02μF，试验频率为45-65Hz,试验电压不超过160kV。

5. 110kV变电站系统交流耐压试验，试验频率为30-300Hz,试验电压不超过265kV。

装置主要技术参数及功能

1.额定容量：620kVA；

2.输入电源：三相380V电压，频率为50Hz；

3.额定电压：270 kV ；128kV；54kV；

4.额定电流：2.3A 4.8A；11.5A；

5.工作频率：30-300Hz；

6.波形畸变率：输出电压波形畸变率≤1%；

7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

8.温 升：额定负载下连续运行60min后温升≤65K；

9.品质因素：装置自身Q≥30(f=45Hz)；

10.保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

11.测量精度：系统有效值1.5级；

四、设备遵循标准

GB10229-88 《电抗器》

GB1094 《电力变压器》

GB50150-2006 《电气装置安装工程电气设备交接试验标准》

DL/T 596-19

变频串联谐振试验装置

一、被试品对象及试验要求

1. 10kV/300mm2电缆，长度3000m以内的交流耐压试验，电容量≤1.12uF，试验频率30-300Hz，试验电压22kV。

2. 35kV/300mm2电缆，长度1500m以内的交流耐压试验，电容量≤0.29uF，试验频率30-300Hz，试验电压52kV。

3. 110kV/400mm2电缆，长度1000m以内的交流耐压试验，电容量≤0.156uF，试验频率30-300Hz，试验电压128kV。

4. 110kV及以下变压器的交流耐压试验，电容量≤0.02μF，试验频率为45-65Hz,试验电压不超过160kV。

5. 110kV变电站系统交流耐压试验，试验频率为30-300Hz,试验电压不超过265kV。

二、工作环境

1.环境温度：－150C –45 0C;

2.相对湿度：≤90%RH;

3.海拔高度: ≤3000米；

三、装置主要技术参数及功能

1.额定容量：512kVA；

2.输入电源：三相380V电压，频率为50Hz；

3.额定电压：270 kV ；135kV；45kV；

4.额定电流：1.9A 3.8A；11A；

5.工作频率：30-300Hz；

6.波形畸变率：输出电压波形畸变率≤1%；

7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

8.温 升：额定负载下连续运行60min后温升≤65K；

9.品质因素：装置自身Q≥30(f=45Hz)；

10.保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

11.测量精度：系统有效值1.5级；
