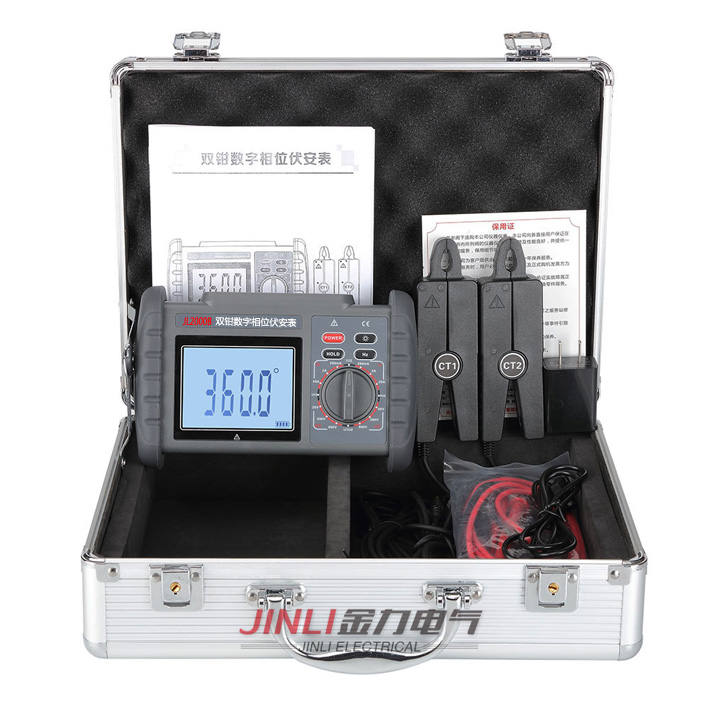

JL2000B数字双钳相位伏安表是专为现场测量电压、电流及相位而设计的一种高精度、低价位、手持式、双通道输入测量仪表。用该表可以很方便地在现场测量U-U、I-I及U-I之间的相位，判别感性、容性电路及三相电压的相序，检测变压器的接线组别，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否等。采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。测量U1-U2之间相位时，两输入回路完全绝缘隔离，因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。显示器采用了高反差液晶显示屏，字高达25mm，屏幕角度可自由转换约70°，以获得视觉效果。
1、如何用JL2000B数字双钳相位伏安表进行三相电压相序的测量？
将UAB（或UAO）电压从U1端输入，UBC（或UBO）电压从U2端输入，测量其相位角φ，如φ=120°，则为正相序；如φ=240°，则为负相序。亦可用两把卡钳测量其三相电流的相序。
2、如何用JL2000B数字双钳相位伏安表进行感性电路、容性电路的判定？
将被测电路的电压从U1端输入，电流经卡钳从I2插孔输入，测量其相位。若测得相位φ1小于90°，则电路为感性；若测得的相位大于270°，则电路为容性。
将被测电路的电流经卡钳从I1插孔输入，电压从U2端输入，测量其相位，若测得相位φ2小于90°，则电路为容性；若测得的相位大于270°，则电路为感性。
3、如何用JL2000B数字双钳相位伏安表进行功率因数的测量？
由2测得感性电路相位功率因数角φ1、容性电路电流超前于电压的相角φ2则可算出COSφ1、COSφ2为相应功率因数值。
4、如何用JL2000B数字双钳相位伏安表进行功率的测量？
前面所述方法测得电压U、电流I及φ，由φ算出功率因数COSφ后，根据公式P=UIcosφ计算功率。
5、如何用JL2000B数字双钳相位伏安表进行变压器接线组别的检查？
电力变压器常采用Y/YO-12，YO/△-11，Y/△-11三种接线组别。当采用Y/YO-12接法时，UAB与Uab同相，测其相位角为0°或360°；当采用Y/△-11或YO/△-11接法时，Uab与UAB间相位角为30°即Uab超前UAB相位30°（脚标A、B表示高压绕组端，a、b表示低压绕组端，0表示有中线联接。）
6、如何用JL2000B数字双钳相位伏安表进行三相绕组联接方式的判别？
不论三相交流发电机的三相绕组或三相负载，或三相变压器的高、低压绕组，其联接方式都有星形（又称Y形）联接和三角形（又称△形）联接方式。当采用星形（Y形）联接时，测得UAB与UA间相位角为30°（UAB超前UA相位角）；测得Uab与Ua间相位角为30°（Uab超前Ua相位角）。当三相负载或三相变压器的低电压绕组采用三角形（△11形）联接时，Uab超前Ua，其相位角为60°。
7、如何用JL2000B数字双钳相位伏安表进行三相二元件有功电度表接线正确性的判断？
考虑到电流的进出和三相电压相序，七条输入线有48种组合，这48种中只有两种是正确的，错误的有46种（其中不转12种，顺转数字不准有10种，反转有12种，随COSφ变化，时顺转、时反转的有12种）。使用该相位表能方便的读测相位关系，判断出两种正确的接线。即测取UAB与IA相位角等于φ1，UCB与IC相位角等于φ2（是电压超前电流的相角），若φ1-φ2=±300°，则接线正确。
8、如何用JL2000B数字双钳相位伏安表进行估断电度表运行的快慢？
根据公式：T=3600n/NP（秒），先计算出电度表转n圈时所用的理论时间T。式中：P—测定时电度表的负载功率（KW）；N—电度表的常数（转/KWH），标在电度表表盘上，然后测出电度表转n转时，实际所用时间t，比较t与T就可判断电度表运行快慢。
9、如何用JL2000B数字双钳相位伏安表进行漏电流的测量？
该相位表具有极高的电流分辩率，可作漏电流表使用。
i.对于两相设备，当设备不漏电时，两线电流大小相等，方向相反，两线电流之和为零，如果让两条线同时经钳口通过，则仪表电流显示为零。如果有漏电，则两线电流不等，这时相位表电流示数即为漏电流。
ii.对于三相三线设备，当设备不漏电时，三相线电流之和应为零，如果让三条线从钳口通过，则相位表电流正常显示应为零；如果有漏电，则相位表电流示数为漏电流数。
iii.对于三相四线设备，当设备不漏电时，四线电流之和为零，如果让四条线从钳口通过，则相位表电流正常显示应为零；如果有漏电，则相位表电流示数为漏电流数。
