变频串联谐振-工频耐压试验装置组成

变频串联谐振-工频耐压试验装置组成

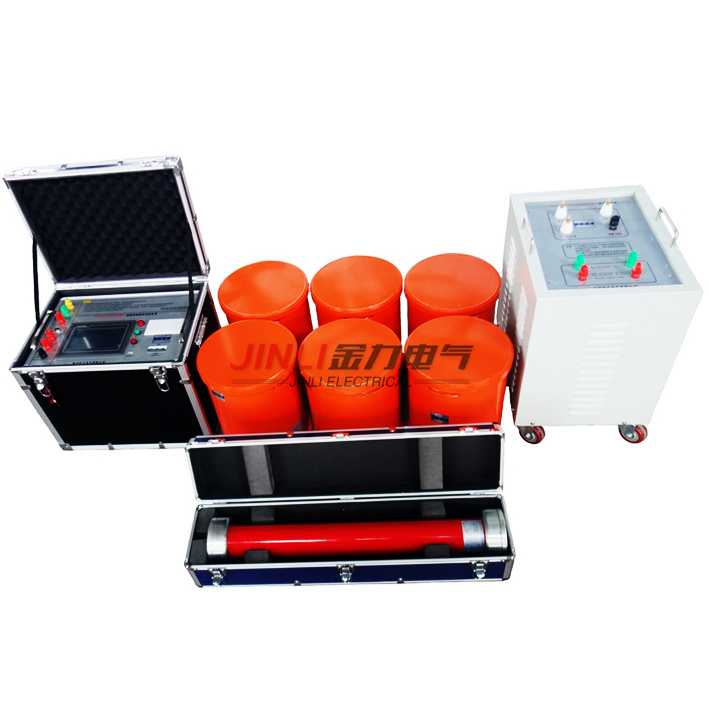

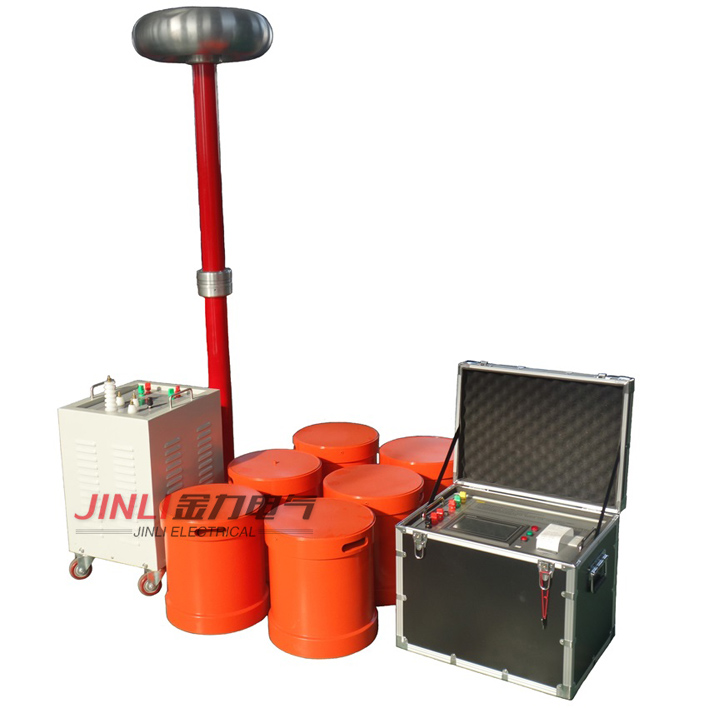

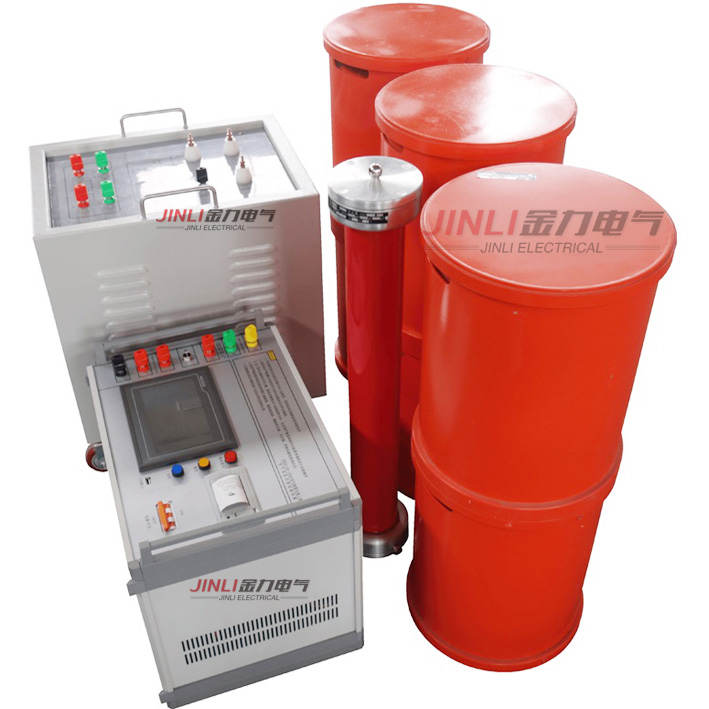

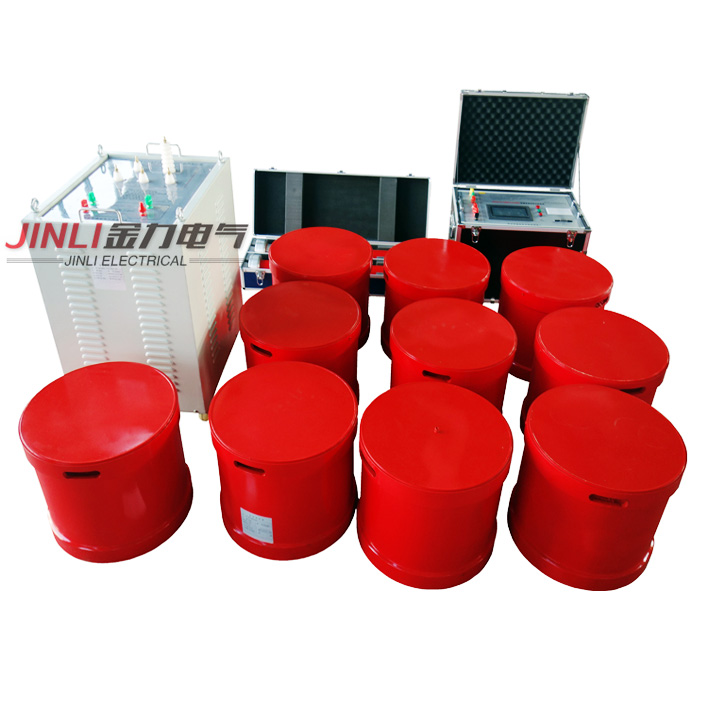

　　变频串联谐振试验装置-工频耐压试验装置由240 kVA/200 kV~400 kV的变频电源、变压器、电抗器、耦合电容器等附件组成。串联谐振测试装置具有波形失真小、稳定性好、具有调频、调压、运行、保护和控制等功能。为现场局部放电试验提供了保障。但由于测试项目的不同，FM串联谐振测试装置的接线方式也不同。对于局部放电试验中可能出现的大型变压器问题，现以220kV、240变压器为例。通过分析计算选择合理的接线方式，完成测试工作，从而提高测试质量和工作效率，也为以后的工作积累了丰富的经验。

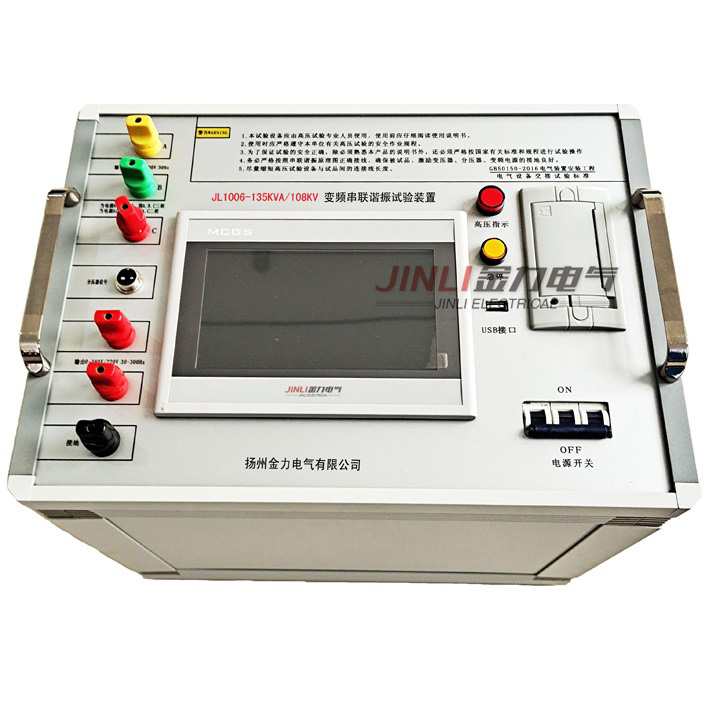

　　(1)变频电源变频电源是设备的核心。可以改变AC220V/的输入电源以380V、50Hz输出350V,30- 300Hz，电压可调，在0~350v电压输出，并具有保护、控制和监控一体的功能

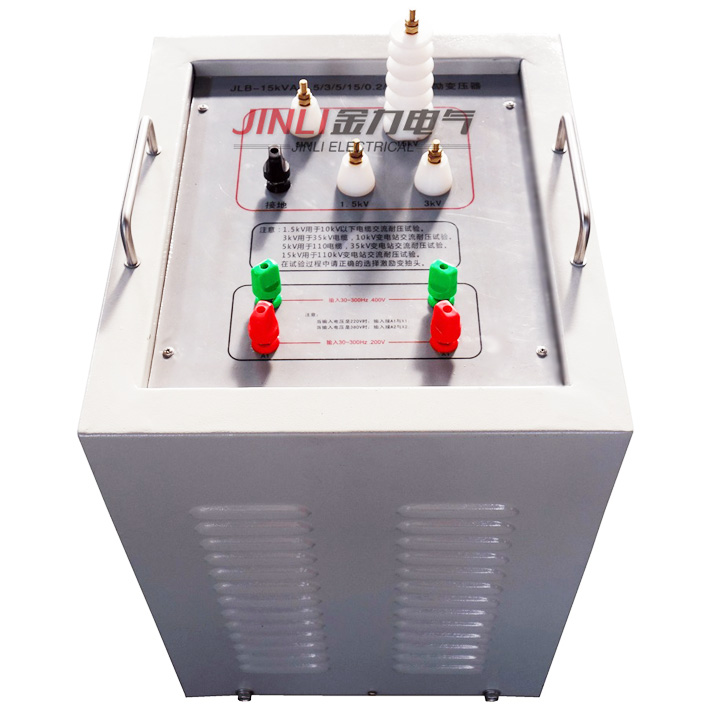

　　(2)驱动变压器　驱动变压器双输入低350v、400v、450v，双输出高电压65kV，容量200kVa，同时隔离高压和低压

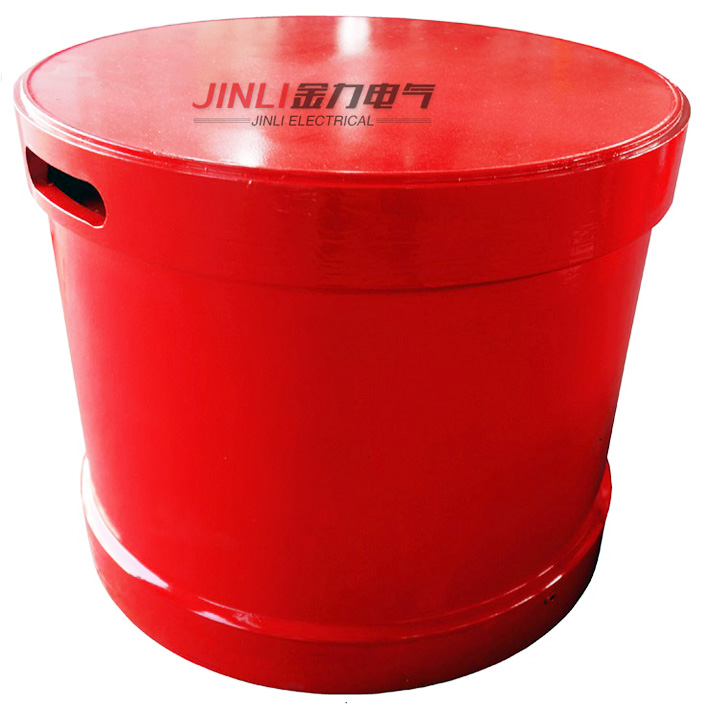

　　(3)反应堆电抗器是高压谐振电路的核心部件，具有组合灵活、线性度好、获得压力均匀等特点。结构为铁芯内浸油，单节32.5kV。

　　(4)耦合电容器耦合电容用于测量样品的高压值。利用调频串联谐振装置，通过调节谐振频率产生谐振，达到所需的试验电压和试验容量，从而完成各种试验方案。谐振系统具有噪声低、重量轻、适用于现场使用等特点。大大减少了员工的体力劳动，提高了工作效率。
