JL1005- 10/120工频无局放试验变压器成套装置

一、适用范围

本套装置主要用于部分35kV电压等级以下电力产品如互感器、电力变压器、高压断路器、电缆附件等试品进行工频耐压、局部放电试验及其科学研究试验。

二、使用条件

海拔高度：≤1000m

环境温度：－20℃～＋40℃

空气相对湿度：≤90％（25℃）

电源电压的波形为实际正弦波，波形畸变率<3%

设有一可靠接地点，接地电阻＜0.5Ω

安装地点：户内

三、遵循技术标准

JB/T9641-1999试验变压器

GB1094.1-1996 电力变压器DY部分总则

GB/T.311.1-1997     高压输变电设备的绝缘与配合

GB/T16927.1-1997  高电压试验技术DY部分一般试验要求

GB/T16927.2-1997高电压试验技术第二部分测量系统

GB/7354-87局部放电测量

GB/T509-1991电力变压器试验导则

GB2536-1990 变压器油

GB7328-87 变压器和电抗器的声级测量

JB8749-1998 调压器的通用技术要求

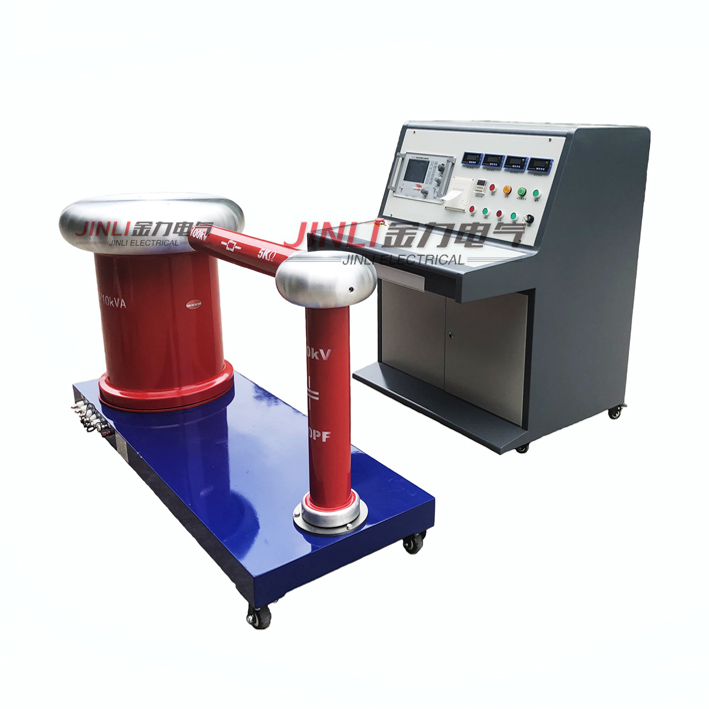

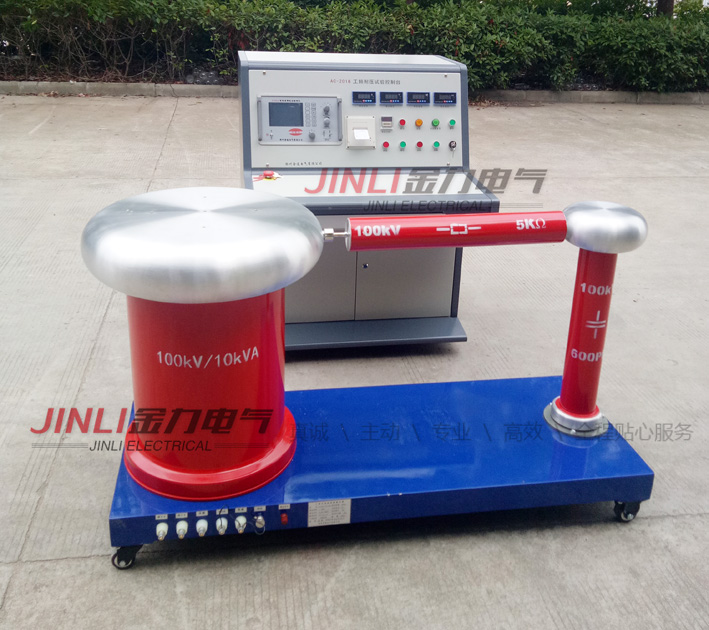

四．JL1005-10/120工频试验变压器成套装置组成

JL1005－10/120工频无局部放电试验变压器1台

TEDGC-10/0.22/0～0.25接触式调压器1台

TAWF-120/400电容分压器兼耦合电容器1套

GR120-0.1/10工频保护电阻1根

LBQ-10/0.22 电源滤波器1套

JL1005无局放试验控制台1台

JL1017局部放电检测仪1台

电缆及附件10米

五. 变压器成套装置及技术指标

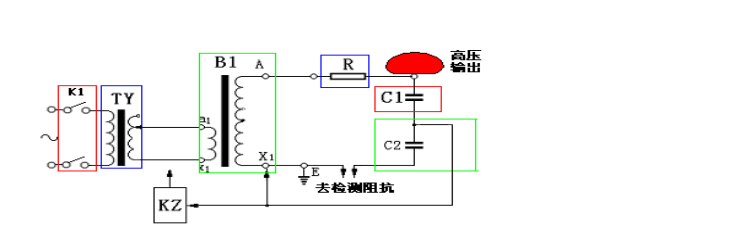

变压器成套试验装置原理电路如下图所示，主要由无局部放电试验变压器（B1）、调压器(TY)、保护电阻(R)和电容分压器(C1、C2)组成。

1．JL1005－10／120工频无局部放电试验变压器

型号：JL1005－10／120

结构型式：绝缘筒式

相数：单相

频率：50Hz

额定容量：10kVA

额定输入电压：0.22kV

额定输入电流:  45.5A

额定输出电压：120kV

额定输出电流0.083A

输出波形畸变率：≤3％

工频耐压水平：132kV/1min

运行时间：额定电压、额定电流下可连续运行5min；2/3额定电压、2/3额定电流下允许连续运行

局部放电量:在额定电压下≤5pc, 在80%额定电压下≤3pc

冷却方式：油浸自冷

结构形式：绝缘外壳环氧玻璃丝绕制

温升:＜45K

阻抗电压: ＜9%

空载电流: ＜5%

重量：165kg

变压器设计、工艺及加工要点

1、由于高电压小电流变压器属于高电压厚绝缘结构，线圈损耗产生的热量不易传导出来，故要降低绕组导线的电流密度到＜2.2/mm2，达到降低变压器的负载损耗的目的。

2、高压线圈为圆筒式宝塔结构，以防线圈因真空干燥或对地放电试验后出现松动，采用我公司特殊绕制工艺，端部采用油道压紧结构，以防线圈的滑动串动。

3、为确保变压器输出波形畸变小，变压器的磁通密度设计在硅钢片拐点以下，铁心磁密＜1.5T，铁芯采用优质的DQ130－30晶粒取向硅钢片，叠装45°全斜接缝，裁剪用纵横乔格线，保证碾压方向一致，叠装后用环氧布带压缠紧烘干，无松动。

4、整体结构为绝缘外壳,绝缘筒采用无捻粗纱缠绕，恒温带压绕制，密度高，泄漏电流小且不易吸潮。

5、主绝缘采用25＃变压器油绝缘，密封胶垫采用航空技术生产氟橡胶，naimuo、耐温、耐压，硬度达70，拉伸强度1Mpa>12，拉断伸长率³200，空气压缩yongjiu变形£35，浸25＃变压器油YJ变形£50。

6、线圈所用原材料进厂严格把关，确保每盘铜线的直流电阻相等。绕制时，对线圈匝数、导线直径、导线电导率、宽度、纸张以及线圈尺寸等都要严格控制。

2.  接触式调压器

型号：TEDGC –10／0.22/0～0.25

相数：单相

频率：50Hz

额定容量：10kVA

额定输入电压：0.22kV

额定输入电流：45.5A

额定输出电压：0～0.25kV

额定输出电流：40A

波形畸变率：＜3%

起始电压：≤1％

运行时间：1.1倍额定电压运行1分钟，额定电压和额定电流下可连续运行30分钟

重量：38kg

3.电容分压器(兼耦合电容器)

型号：TAWF－120/400

额定频率：50Hz

标称电容量：400pF

额定电压：120kV

标称分压比：1000:1

测量误差：包含低压臂、测量电缆、数字电压表≤0.5％

局放水平：100%额定电压≤5pC，80%额定电压≤3pC

结构型式：绝缘外壳油纸电容结构。由顶罩、电容器本体、移动底座、低压臂等组成

重量：14kg

4.变压器保护电阻

型号：GR120－0.083/10

额定电压：120kV

额定电流：0.083A

标称阻值：10kΩ

局放水平：100%额定电压≤5pC，80%额定电压≤3pC

结构型式：采用漆包镍铬丝缠绕在环氧筒上，两端配置连接管与变压器分压器相连，两

端有屏蔽环，当被试品放电时，保护电阻不会发生绝缘损坏。

重量：8kg

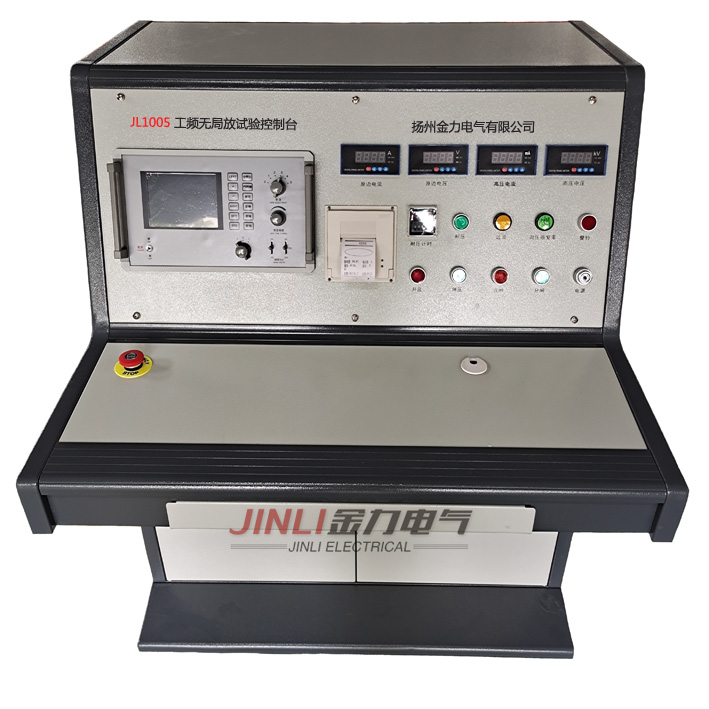

5.JL1005无局放试验控台

型号：JL1005

5.1功能：

5.1.1表计精度：0.5级(高压测量部分)

5.1.2设有过流 保护

5.1.3设有耐压计时

5.1.4采用同步交流电机驱动调压器调压，并设有上下保护和零压分闸保护功能。

5.1.5控制台设有试验室AQ门保护.

5.1.6设有零压合闸，试品击穿自动回零功能

5.1.7设有耐压记时元件，到耐压时间调压器自动降至零位

5.1.8指示：

(1)高压输出电压表， 精度1.0级

(2)调压器输出电压表， 精度1.0级

(3)调压器输出电流表， 精度1.0级

(4)设有电源合闸指示

(5)设有调压器复零指示

(6)配有控制测量线一套（长度由用户定，但zui长不得超过25米）

(7)重量：40kg

6. LBQ-10/0.22电源滤波器

型号：LBQ10/0.22

额定容量：10kVA

额定电压：0.22 kV

线路数：2路

工作频率50Hz

衰减特性：40kHz～100kHz≥40dB

100kHz～1MHz≥50dB

运行时间：同变压器

重量：12kg

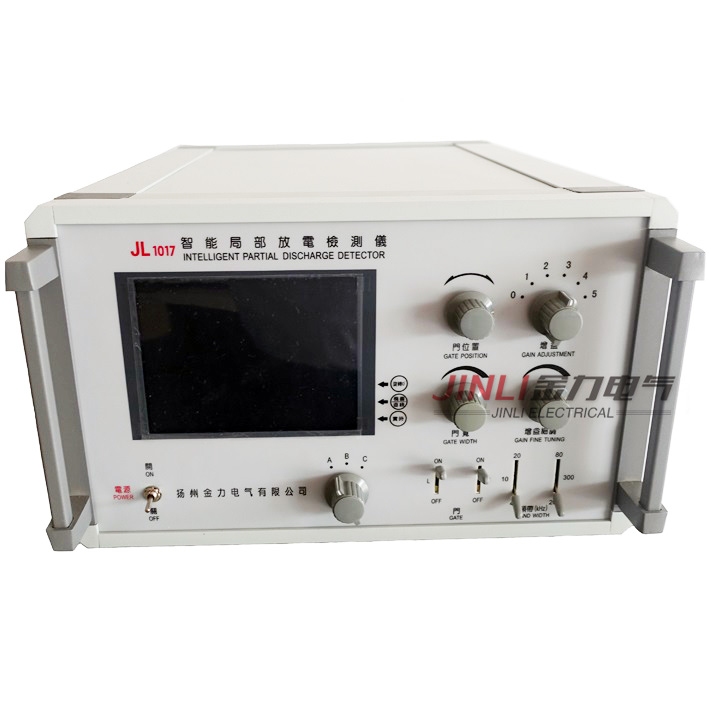

7 JL1017局部放电检测仪

检测试品的电容范围:6pF～250μf

检测灵敏度＜0.02PC(电容50 pF)

彩色显示器，双色显示波形，更清晰直观；

可锁定波形，更方便仔细查看放电波形细节；

自动测量并显示试验电源时基频率，无需手动切换；

本仪器检测灵敏度高，试样电容覆盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）。仪器经适当定标后能直读放电脉冲的放电量。

主要技术指标：

1．可测试品的电容范围： 6PF—250uF。

2．检测灵敏度（见表一）：

表一

3、放大器频带：

（1）低端：10KHZ、20KHZ、40KHZ任选。

（2）高端：80KHZ、200KHZ、300KHZ任选。

4、放大器增益调节：

粗调六档，档间增益20±1dB；细调范围≥20dB。每档之间数据为10倍关系：如第三档检测数据为98，则第二档显示数据为9.8，如在第三档检测数据超过120，则应调至第二档来检测数据，所得数据应乘以10才为实际测量值。

5、时间窗：

（1）窗宽：可调范围15°-175°；

（2）窗位置：每一窗可旋转0°- 180°；

（3）两个时间窗可分别开或同时开。

6、放电量表：

0-100误差<±3％（以满度计）。

7、椭圆时基：

（1）频率：50HZ、或外部电源同步（任意频率）

（2）椭圆旋转：以30°为一档，可作360°旋转。

（3）显示方式：椭圆—直线。

8、试验电压表：精度：优于±3％（以满度计）。
