JL1005-30/20工频无局放试验变压器成套装置技术方案

来源:扬州金力电气   添加时间:2023-03-29 09:30:15   浏览次数:448

JL1005-30/20工频无局放试验变压器成套装置技术方案


一、适用范围

本套装置主要用于部分10kV电压等级以下发电机、电缆附件等试品进行工频耐压、局部放电试验及其科学研究试验。


二、使用条件

海拔高度:≤1000m

环境温度:-10℃~+40℃

空气相对湿度:≤90%(25℃)

电源电压的波形为实际正弦波,波形畸变率<3%

设有一可靠接地点,接地电阻<0.5Ω

安装地点:户内


三、遵循技术标准

JB/T9641—1999     试验变压器

GB10229-1988       电抗器

GB1094.1—1996     电力变压器DY部分  总则

GB1094.2—1996     电力变压器DY部分  温升

GB1094.3—2003     电力变压器第三部分  绝缘水平、绝缘试验和外绝缘空气间隙

GB1094.5—2003     电力变压器第五部分  承受短路的能力

GB311.1—1997      高压输变电设备的绝缘与配合

GB/T16927.1—1997  高电压试验技术DY部分   一般试验要求

GB/T16927.2—1997  高电压试验技术第二部分   测量系统

GB/7354—20003     局部放电测量

GB/T509—1991      电力变压器试验导则

GB2536—1990       变压器油

GB/T7252—2000     变压器油中溶解气体分析和判断导则

GB/T7328—1987     变压器和电抗器的声级测定

JB/T8749—1998     调压器的通用技术要求

JB/T7070.1-2002    调压器试验导则DY部分

JB/T8638-1998      调压器试验导则第四部分

JB/T7067-1993      柱式调压器

JB/T563-1993       耦合电容器及电容分压器订货技术条件

JB/T8169-1999      耦合电容器及电容分压器

GB4208-2008        外壳防护等级

GB/T191-2008       包装储运图示标志

DL/T848.2-2004高压试验装置通用技术条件第2部分:工频高压试验装置

DL/T848.3-2004高压试验装置通用技术条件第3部分:无局放试验变压器

DL/T848.1-2004高电压测试设备通用技术条件第1部分:高电压分压器测量系统

GB5273             变压器、高压电器和套管的接线端子

GB/T5582           高压电力设备外绝缘污秽等级

IEC60-1            高电压试验技术

四.JL1005-30/20工频试验变压器成套装置组成

JL1005-30/20工频无局部放电试验变压器1台

TEDGC-30/0.38/0~0.42调压器1台

TAWF-20/1000电容分压器兼耦合电容器1套

GR20-1.5/1工频保护电阻1根

JL1005工频无局放试验控制台1台

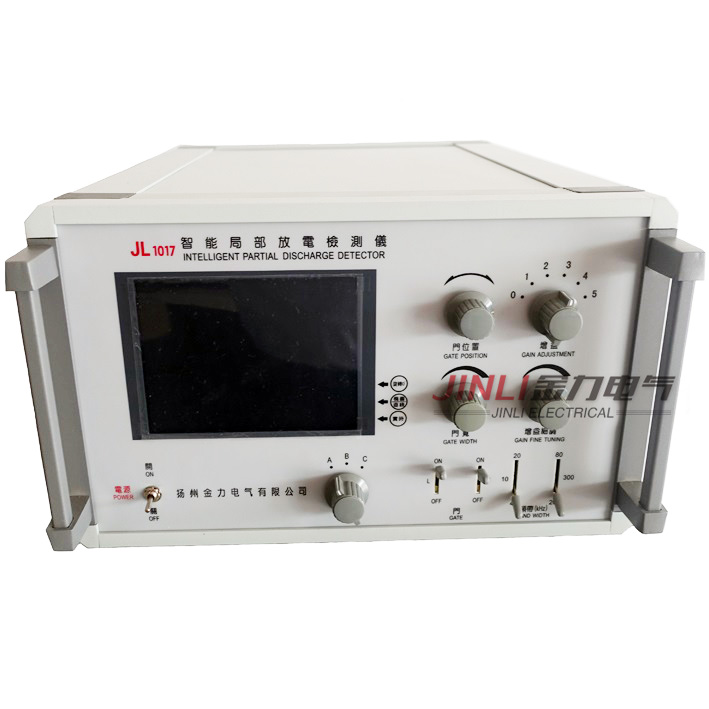

JL1017局放仪                                                1台

LBQ-30/0.4 电源滤波器1套

电缆及附件15米


变压器成套装置及技术指标

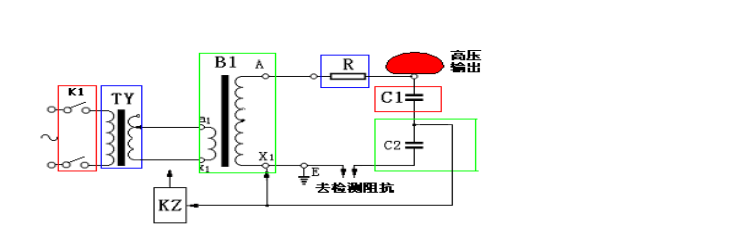

变压器成套试验装置原理电路如下图所示,主要由无局部放电试验变压器(B1)、调压器(TY)、保护电阻(R)和电容分压器(C1、C2)组成。

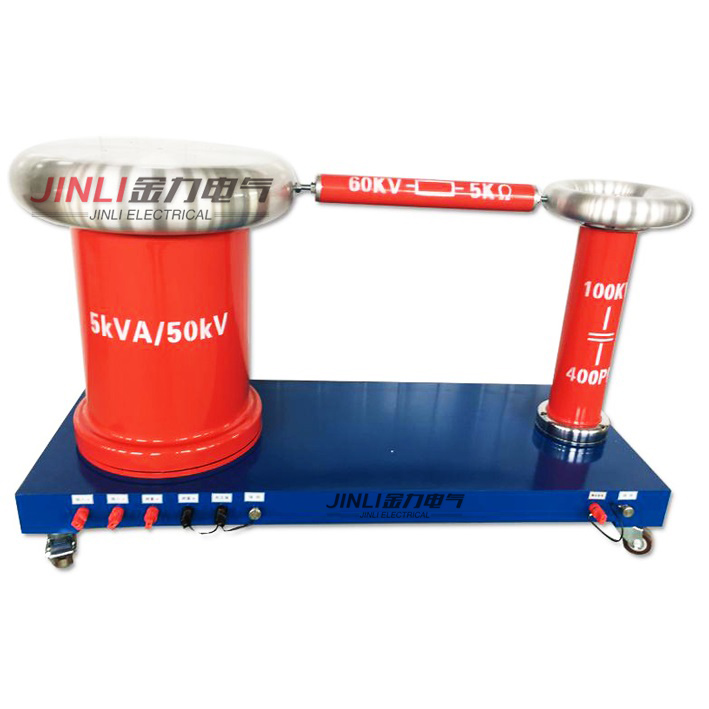

1.JL100530/20工频无局部放电试验变压器

型号:JL1005

结构型式:绝缘筒式

相数:单相

频率:50Hz

额定容量:30kVA

额定输入电压:0.4kV

额定输入电流:75A

额定输出电压:20kV

额定输出电流:1.5A

运行时间:额定电压、额定电流下可连续运行30min;2/3额定电压、2/3额定电流下允许连续运行

局部放电量:在额定电压下≤3pc

工频耐压水平:22kV/1min

电压分布不均匀度:<5%

温升:<45K

阻抗电压: <9%

空载电流: <5%

变压器设计、工艺及加工要点

1、由于高电压小电流变压器属于高电压厚绝缘结构,线圈损耗产生的热量不易传导出来,故要降低绕组导线的电流密度到<2.2/mm2,达到降低变压器的负载损耗的目的。

2、高压线圈为圆筒式宝塔结构,以防线圈因真空干燥或对地放电试验后出现松动,采用我公司特殊绕制工艺,端部采用油道压紧结构,以防线圈的滑动串动。

3、为确保变压器输出波形畸变小,变压器的磁通密度设计在硅钢片拐点以下,铁心磁密<1.5T,铁芯采用优质的DQ130-30晶粒取向硅钢片,叠装45°全斜接缝,裁剪用纵横乔格线,保证碾压方向一致,叠装后用环氧布带压缠紧烘干,无松动。

4、整体结构为绝缘外壳,绝缘筒采用无捻粗纱缠绕,恒温带压绕制,密度高,泄漏电流小且不易吸潮。

5、主绝缘采用25#变压器油绝缘,密封胶垫采用航空技术生产氟橡胶,NM、耐温、耐压,硬度达70,拉伸强度1Mpa>12,拉断伸长率³200,空气压缩YJ变形£35,浸25#变压器油YJ变形£50。

6、线圈所用原材料进厂严格把关,确保每盘铜线的直流电阻相等。绕制时,对线圈匝数、导线直径、导线电导率、宽度、纸张以及线圈尺寸等都要严格控制。


2.  调压器

型号:TEDGC –30/0.38/0~0.42

相数:单相

频率:50Hz

额定容量:30kVA

额定输入电压:0.38kV

额定输入电流:79A

额定输出电压:0~0.42kV

额定输出电流:71.4A

波形畸变率:≤3%

起始电压:≤3%


3.电容分压器(兼耦合电容器)

型号:TAWF-20/1000

额定频率:50Hz

标称电容量:1000pF

额定电压:20kV

标称分压比:1000:1

测量误差:包含低压臂、测量电缆、数字电压表≤0.5%

局放水平:100%额定电压≤3pC

工频耐压水平:22kV/1min

结构型式:绝缘外壳油纸电容结构。由顶罩、电容器本体、移动底座、低压臂等组成。

分压器同时可作为耦合电容器用于局部放电测量。


4.变压器保护电阻

型号:GR20-1.5/1

额定电压:20kV

额定电流:1.5A

标称阻值:1kΩ

局放水平:100%额定电压≤3pC

结构型式:采用漆包镍铬丝缠绕在环氧筒上,两端配置连接管与变压器分压器相连,两

端有屏蔽环,当被试品放电时,保护电阻不会发生绝缘损坏。

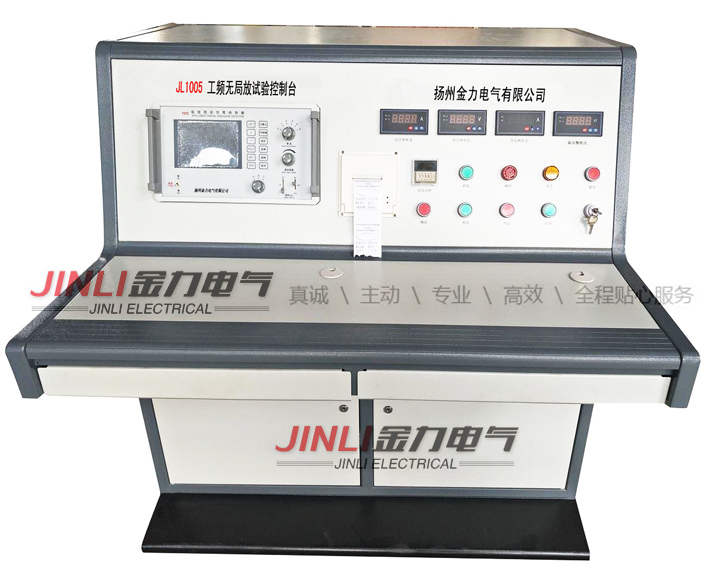

5.JL1005工频无局放试验控制

型号:JL1005

5.1功能:

5.1.1表计精度:0.5级(高压测量部分)

5.1.2设有过流保护

5.1.3设有耐压计时

5.1.4采用同步交流电机驱动调压器调压,并设有上下保护和零压分闸保护功能。

5.1.5控制台设有试验室AQ门保护.

5.1.6设有零压合闸,试品击穿自动回零功能

5.1.7设有耐压记时元件,到耐压时间调压器自动降至零位

5.1.8指示:

(1)高压输出电压表, 精度0.5级

(2)调压器输出电压表, 精度0.5级

(3)调压器输出电流表, 精度0.5级

(4)设有电源合闸指示

(5)设有调压器复零指示

(6)配有控制测量线一套

6. LBQ-30/0.4滤波器

型号:LBQ30/0.4

额定容量:30kVA

额定电压:0.4kV

线路数:2路

工作频率50Hz

衰减特性:40kHz~100kHz≥40dB

100kHz~1MHz≥50dB

运行时间:同变压器
