CFDJ-48V系列智能充放监测一体机(48V/50A/100A/150A/200A/300A)

来源:扬州金力电气   添加时间:2022-11-30 11:06:54   浏览次数:522

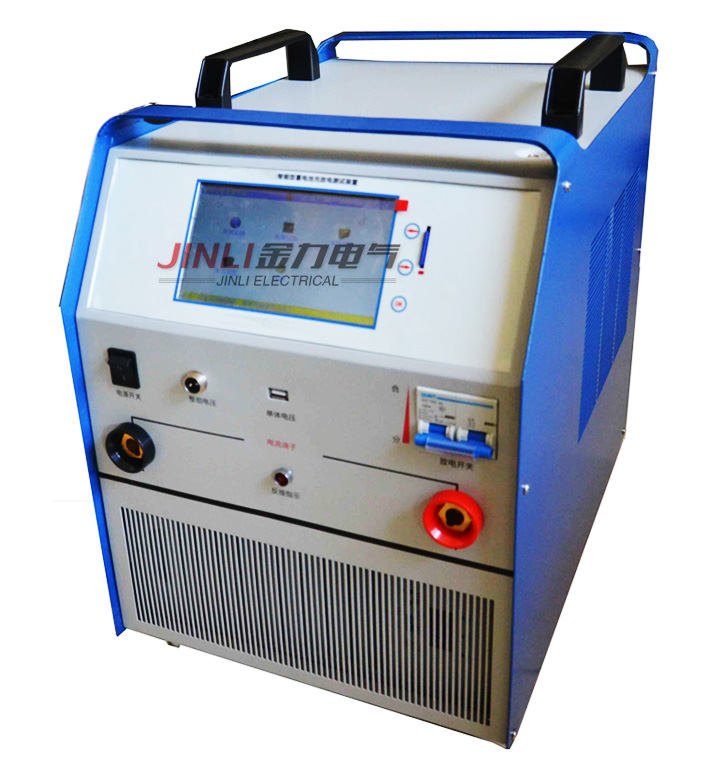

CFDJ-48V系列智能充放监测一体机(48V/50A/100A/150A/200A/300A)

该产品集蓄电池恒流放电,单体监测,智能充电于一体。一多用,减少企业成本,降低维护人员劳动强度,为电池和UPS电源维护提供全面科学的检测手段。用于电信、基站、电力等部门。根据需要进行深度放电,然后充电,使电池组随时保持满足状态并延长电池寿命,是蓄电池维护工作的zui佳助手。

蓄电池组充放检电一体机=蓄电池组恒流放电+蓄电池组智能充电+单体电池电压监测+蓄电池组活化.

主要特点:

集充电、放电、单体电压、检测和活化四合一体,功能齐全,一机多用。

7寸彩色触摸液晶显示器,显示效果清晰优美,采用双手提设计、坚固可靠。面板采用正面斜板设计,易读易操作,美观大方。

恒流放电、智能三阶段充电,实时在线巡回检测每节单体电池参数,可设定电压、电流、时间、容量等参数,自动完成蓄电池组各种参数的测试、监控、活化,在线或者离线检测电池组端电压、单节电池电压。

恒流放电和恒功率放电;

可以实时查看单体电池柱形图,测试完成可以直接查看单体曲线及与参考曲线对比图。

测试过程突然停电或长时间不用,主机内记忆数据也不会丢失。

可保存10组充电、10组放电、10组在线监测数据;用户可进行查询、删除及SD卡导出操作。

人性化的操作界面,操作简单,流程清晰,每一步操作均有简体中文提示。

外观设计:接线设计在前方,散热风扇向后吹。

上位机数据管理软件功能强大,界面友好,提供数据管理、打印、分析、报表统计、自动生成测试报告等功能。

便携式,体积小,可随意移动测试并掉电记忆功能:具有快速连接功能,操作使用简单。

◆ 技术参数

产品型号

CFDJ-48V/50A

CFDJ-48V/100A

CFDJ-48V/150A

CFDJ-48V/200A

CFDJ-48V/300A

充放电检测方式

蓄电池脱离系统

蓄电池脱离系统

蓄电池脱离系统

蓄电池脱离系统

蓄电池脱离系统

放电电流

0~ 50A

0~ 100A

0~ 150A

0~ 200A

0~ 300A

放电电流精度

(分辨率0.1A 精度 1A)

(分辨率0.1A 精度 1A)

(分辨率0.1A 精度 1A)

(分辨率0.1A 精度 1A)

(分辨率0.1A 精度 1A)

充电电流

0~ 50A

0~ 100A

0~ 150A

0~ 200A

0~ 300A

充电电流精度

(分辨率0.1A 精度 1A)

(分辨率0.1A 精度 1A)

(分辨率0.1A 精度 1A)

(分辨率0.1A 精度 1A)

(分辨率0.1A 精度 1A)

放电总电压

18~56V

18~56V

18~56V

18~56V

18~56V

放电压精度

(分辨率 10mV 精度 0.1V)

(分辨率 10mV 精度 0.1V)

(分辨率 10mV 精度 0.1V)

(分辨率 10mV 精度 0.1V)

(分辨率 10mV 精度 0.1V)

充电总电压

2~60V

2~60V

2~60V

2~60V

2~60V

充电电压精度

(分辨率 10mV 精度 0.1V)

(分辨率 10mV 精度 0.1V)

(分辨率 10mV 精度 0.1V)

(分辨率 10mV 精度 0.1V)

(分辨率 10mV 精度 0.1V)

充放电单体电压

0.500V~16.00V(分辨率1mV 精度 10mV)

0.500V~16.00V(分辨率1mV 精度 10mV)

0.500V~16.00V(分辨率1mV 精度 10mV)

0.500V~16.00V(分辨率1mV 精度 10mV)

0.500V~16.00V(分辨率1mV 精度 10mV)

充放电时间

0~99小时59分

0~99小时59分

0~99小时59分

0~99小时59分

0~99小时59分

单体电池数

根据实际情况配置 (可关闭单体电压监测功能)

根据实际情况配置 (可关闭单体电压监测功能)

根据实际情况配置 (可关闭单体电压监测功能)

根据实际情况配置 (可关闭单体电压监测功能)

根据实际情况配置 (可关闭单体电压监测功能)

冷却方式

强制风冷式

强制风冷式

强制风冷式

强制风冷式

强制风冷式

放电负载

合金电阻gx能,(AQ性佳)

合金电阻GX能,(AQ性佳)

合金电阻GX能,(AQ性佳)

合金电阻GX能,(AQ性佳)

合金电阻GX能,(AQ性佳)

显示方式

7寸彩色触摸液晶显示器

7寸彩色触摸液晶显示器

7寸彩色触摸液晶显示器

7寸彩色触摸液晶显示器

7寸彩色触摸液晶显示器

供应电源

  AC:220V/380V

  AC:220V/380

AC:380V

AC:380V

  AC:380V

搬运方式

双手提把

双手提把

双手提把

双手提把

双手提把

警报产生及AQ措施

测试线极性接反;测试放电电流超过或低于设定值;电压高于或低于设定值;温度异常;风扇故障等。仪表能自动报警并停止放电

测试线极性接反;测试放电电流超过或低于设定值;电压高于或低于设定值;温度异常;风扇故障等。仪表能自动报警并停止放电

测试线极性接反;测试放电电流超过或低于设定值;电压高于或低于设定值;温度异常;风扇故障等。仪表能自动报警并停止放电

测试线极性接反;测试放电电流超过或低于设定值;电压高于或低于设定值;温度异常;风扇故障等。仪表能自动报警并停止放电

测试线极性接反;测试放电电流超过或低于设定值;电压高于或低于设定值;温度异常;风扇故障等。仪表能自动报警并停止放电

显示及打印项目

放电电压、放电电流、放电时间、放电容量等设定及实测项目的动态资料显示及打印

放电电压、放电电流、放电时间、放电容量等设定及实测项目的动态资料显示及打印

放电电压、放电电流、放电时间、放电容量等设定及实测项目的动态资料显示及打印

放电电压、放电电流、放电时间、放电容量等设定及实测项目的动态资料显示及打印

放电电压、放电电流、放电时间、放电容量等设定及实测项目的动态资料显示及打印
