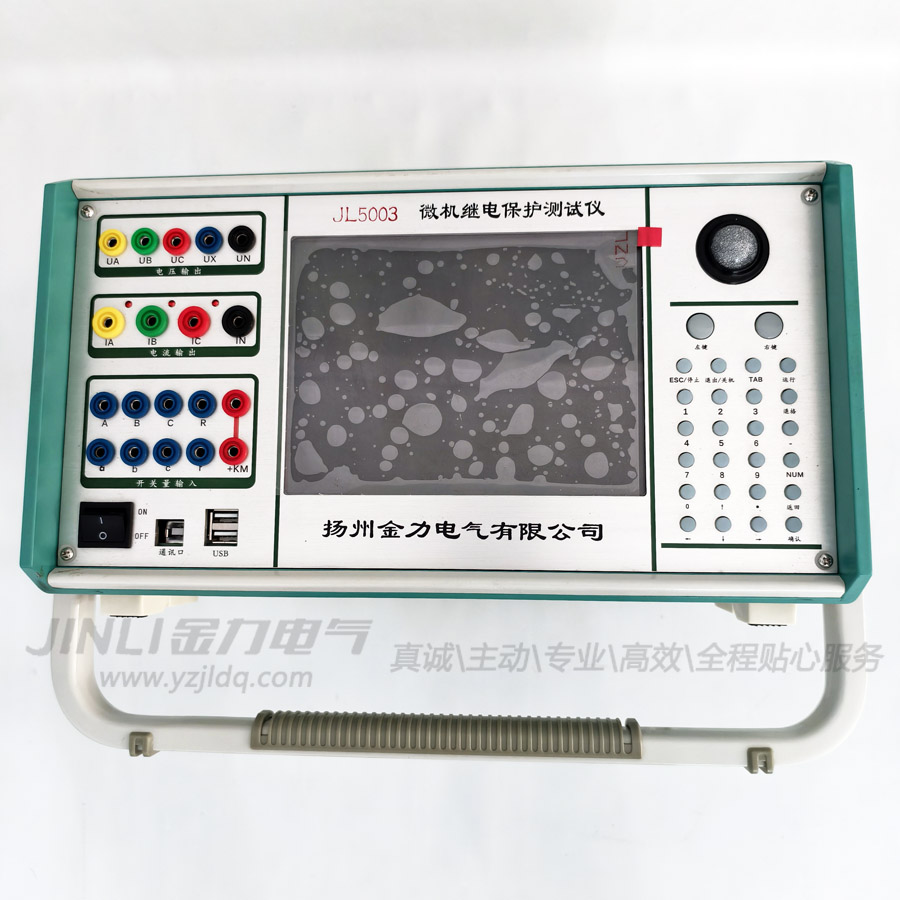

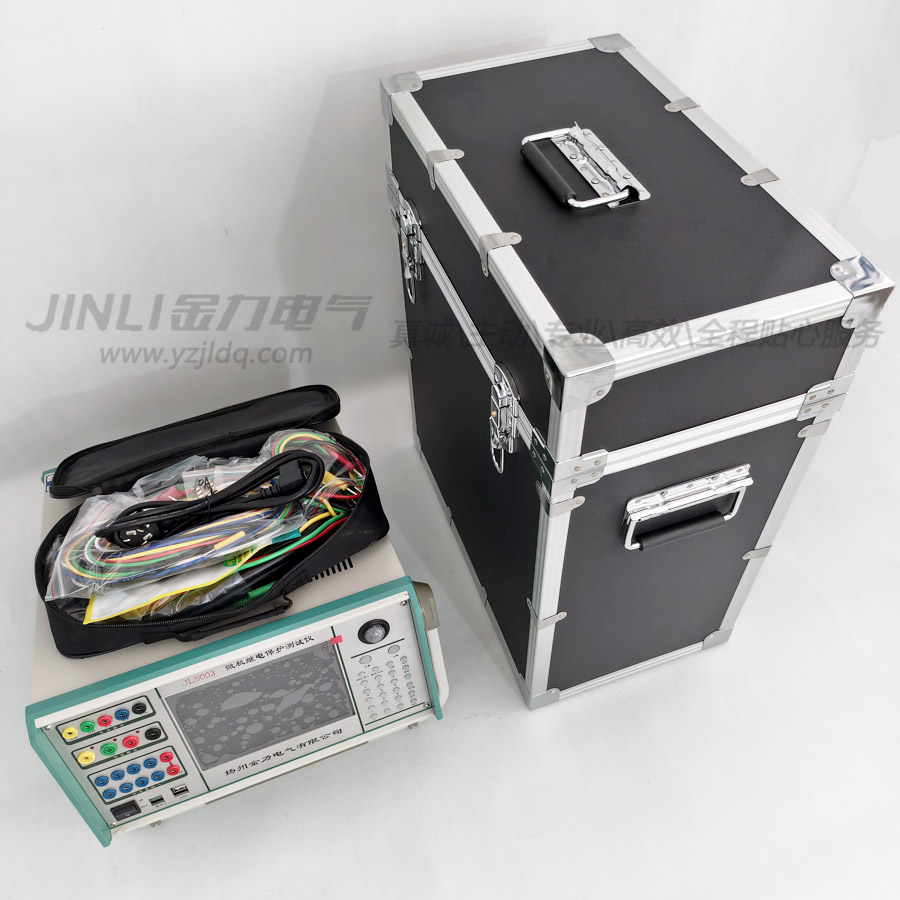

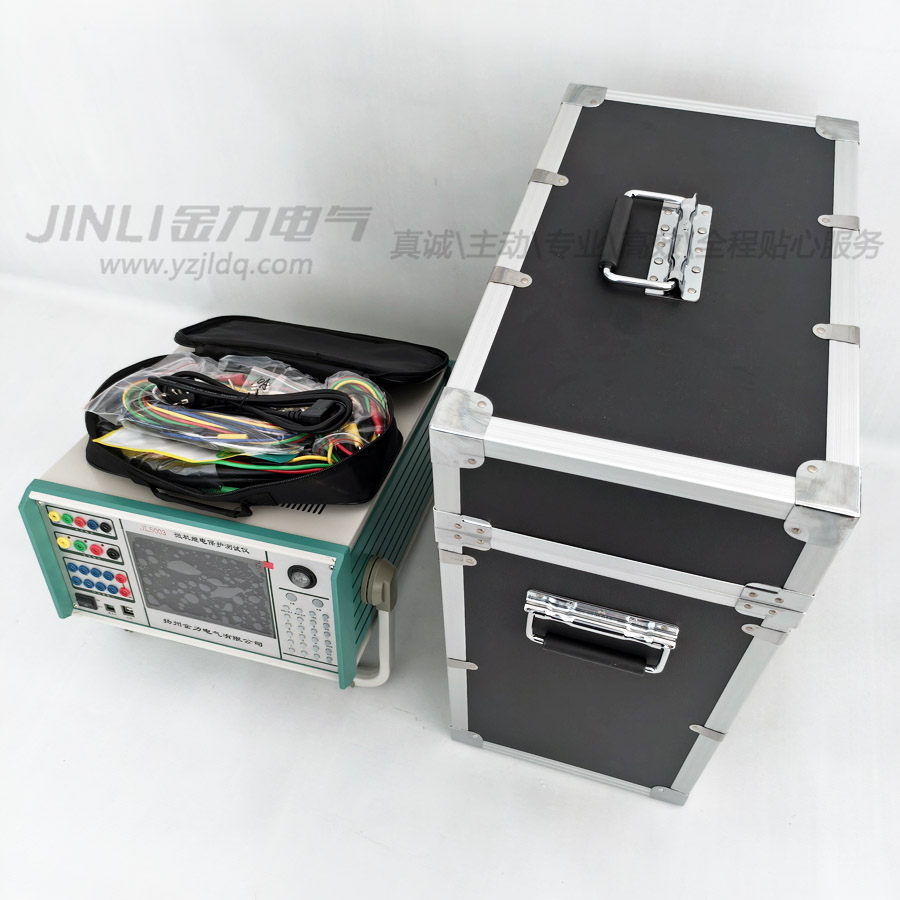

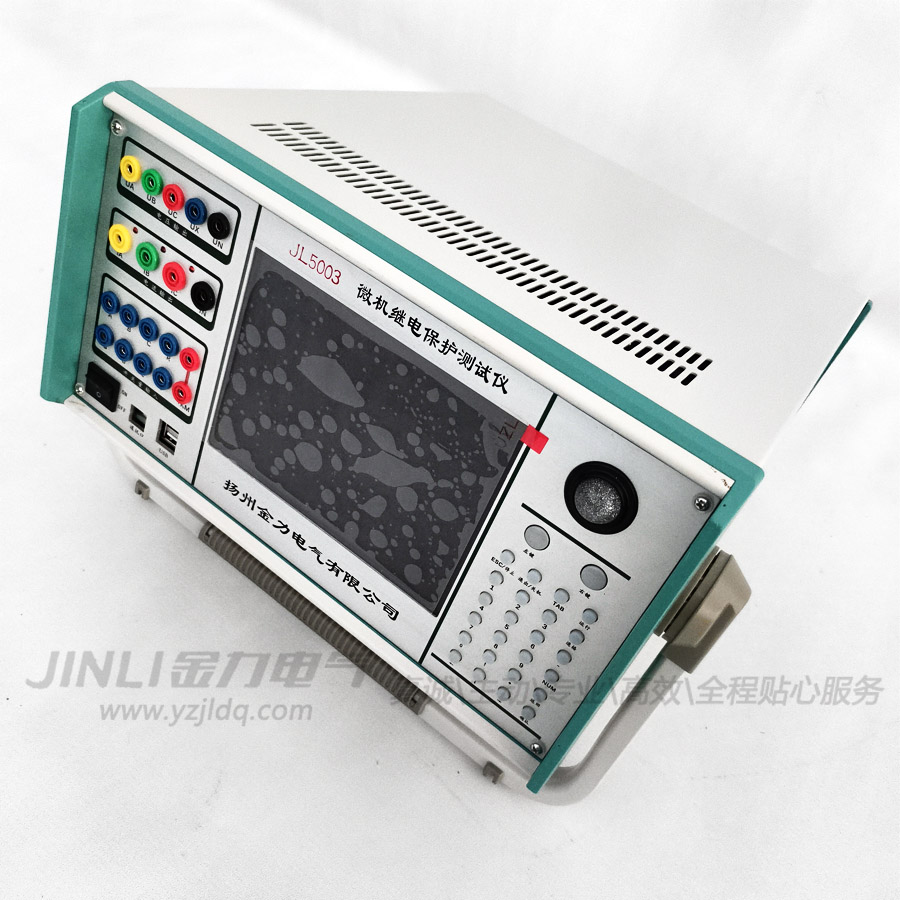

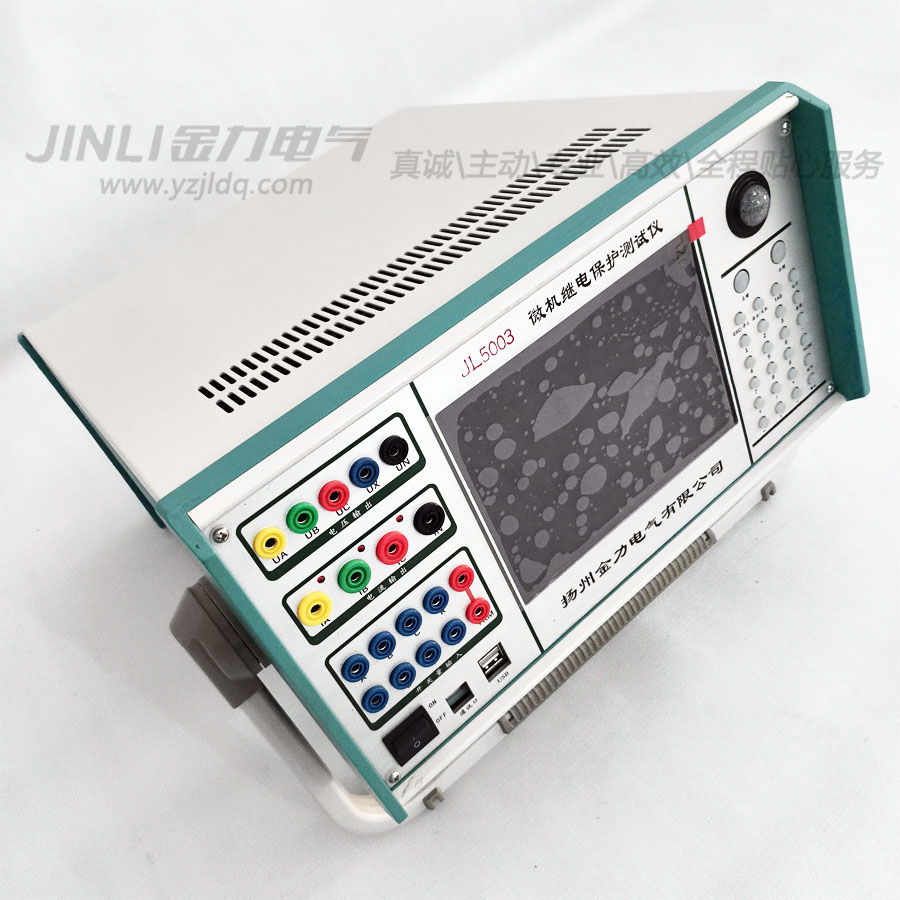

JL5003微机继电保护测试仪（三相工控机）

产品简介：
◆ 电压电流输出灵活组合JL5003微机继电保护测试仪（三相工控机）输出达4相电压3相电流，可任意组合实现常规4相电压3相电流型输出模式，既可兼容传统的各种试验方式，也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。
◆ 操作方式  装置直接外接笔记本电脑或台式机进行操作，方便快捷，性能稳定。
◆ 新型高保真线性功放输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，性能好。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。
◆ 高性能主机输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。
◆ 软件功能强大可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。6相电流可方便进行三相差动保护测试。
◆ 具有独立直流电源输出 设有一路110V 及 220V直流电源输出。
◆ 接口完整  装置带有USB通讯口，可与计算机及其它外部设备通信。
◆ 完善的自我保护功能 JL5003微机继电保护测试仪（三相工控机）散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。
产品参数：
◆ 交流电流输出
输出精度   0.2级
相电流输出（有效值）     0～40A
三并电流输出（有效值）   0～120A
相电流长时间允许工作值（有效值） 10A
相电流输出功率           420VA
三并电流输出时输出功率   900VA
三并电流输出时允许工作时间   10s
频率范围（基波）   20～1000Hz
谐波次数           1～20 次
◆ 直流电流输出
输出精度   0.2级
电流输出   0～±10A / 每相，0～±30A / 三并
输出负载电压   20V
◆ 交流电压输出
输出精度   0.2级
相电压输出（有效值）    0～120V
线电压输出（有效值）    0～240V
相电压/线电压输出功率    80VA / 100VA
频率范围（基波） 20～1000Hz
谐波次数         1～20次
◆ 直流电压输出
输出精度   0.2级
相电压输出幅值   0～±160V
线电压输出幅值   0～±320V
相电压/线电压输出功率   70VA / 140VA
◆ 开关量及时间测量

◆ 体积重量
