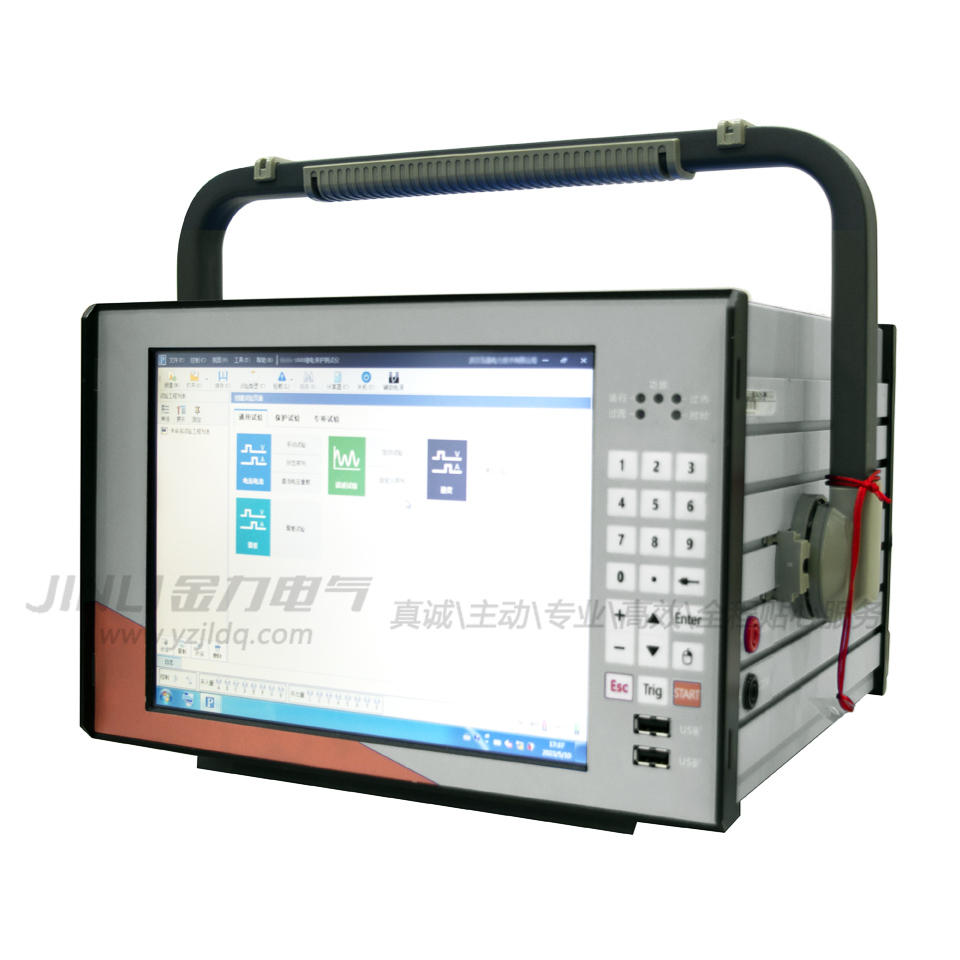

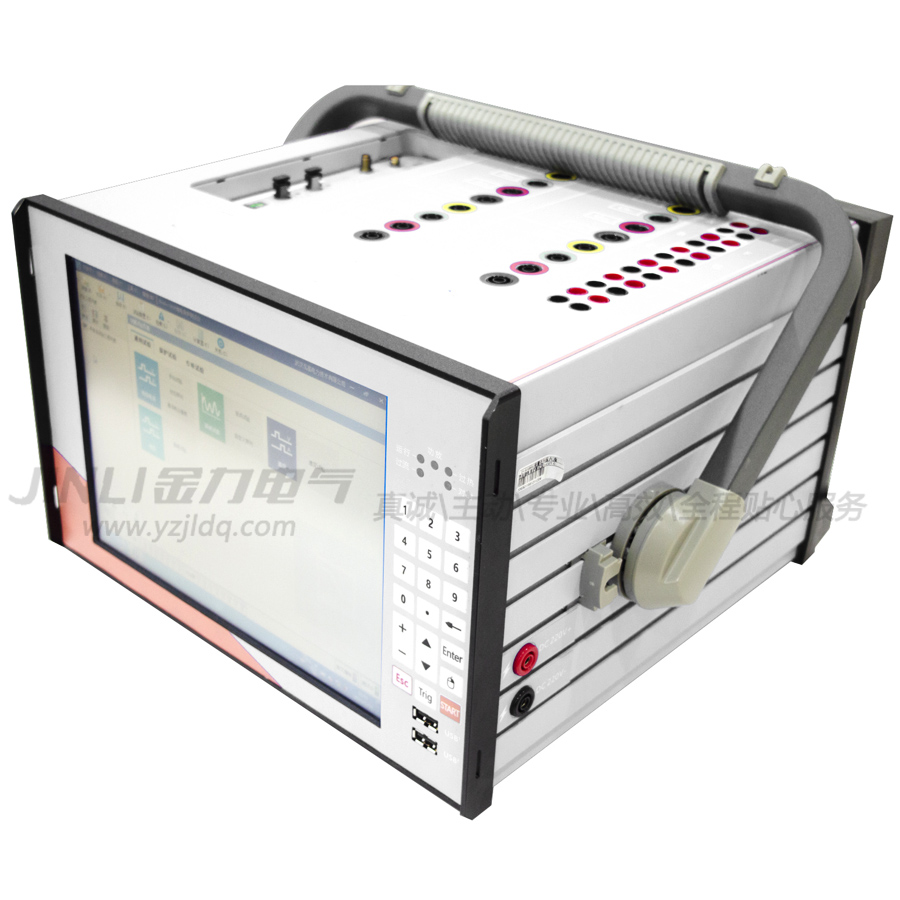

JL5003C多功能继电保护测试仪（4U3I / 0.1%）

产品简介：

JL5003C多功能继电保护测试仪是依据《DL/T 624-2010 继电保护微机型试验装置技术条件》相关的技术规范设计，同时基于IEC61850通信标准体系，采用先进计算机技术实现的继电保护试验装置。

JL5003C多功能继电保护测试仪（4U 3I / 0.1%）产品配备高性能功率放大器并基于强大的PowerPC+X86平台，采用模块化设计，具有功能强大、精度高、体积小、重量轻的特点，可实现对继电保护装置、测控装置的功能和性能进行测试，适用于发电厂、变电站、各类科研单位及设备制造企业。

产品特性：

◆ 智能测试模块

支持智能测试模板编辑，测试过程中可任意添加测试项目，并保存为可重复使用的测试工程文件，提高后期定检、消缺阶段的测试效率。

◆ 自动测试

具备就地化保护及数字式保护自动测试功能，可一键完成单个保护装置所有的测试项目。

◆ 模拟量输出

可对模拟的保护、发变组等装置进行测试。

◆ 多种扫描模式

支持幅值、相位、频率、阻抗、向量、序量、功率按照手动或自动的方式进行试验，并且支持按照递变、滑差、综合的方式进行自动变化试验；

◆ AQ及报警

具有过热过流保护功能，电流源具备开路保护功能及开路报警功能，电压源具备过载、短路保护功能；

◆ 故障回放

支持故障仿真和COMTRADE 格式数据回放功能；

◆ MMS 服务

具备MMS 定值读写功能，可读写智能 IED 设备定值等配置信息；

◆ 对时与授时

具备同步触发功能，支持直接接入GPS/BD 天线进行对时，也支持 IRIG-B、PPS 及 PTP 1588 对时方式并可支持对外输出 IRIG-B、PPS 及 PTP 1588 授时信号。

◆ 硬接点开入及开出

开入量为有源、无源自适应接点，自动识别输入类型和输入电压，通道间相互隔离，极性反接有告警提示；

◆ 状态序列

模拟量通道12个，状态序列可做到120组（下位机实测）上位机软件模拟通道无上限。

◆ 波形回放

支持录波数据回放，支持录波文件夹形式连续回放，支持波形拓展回放。

◆ 触摸操作

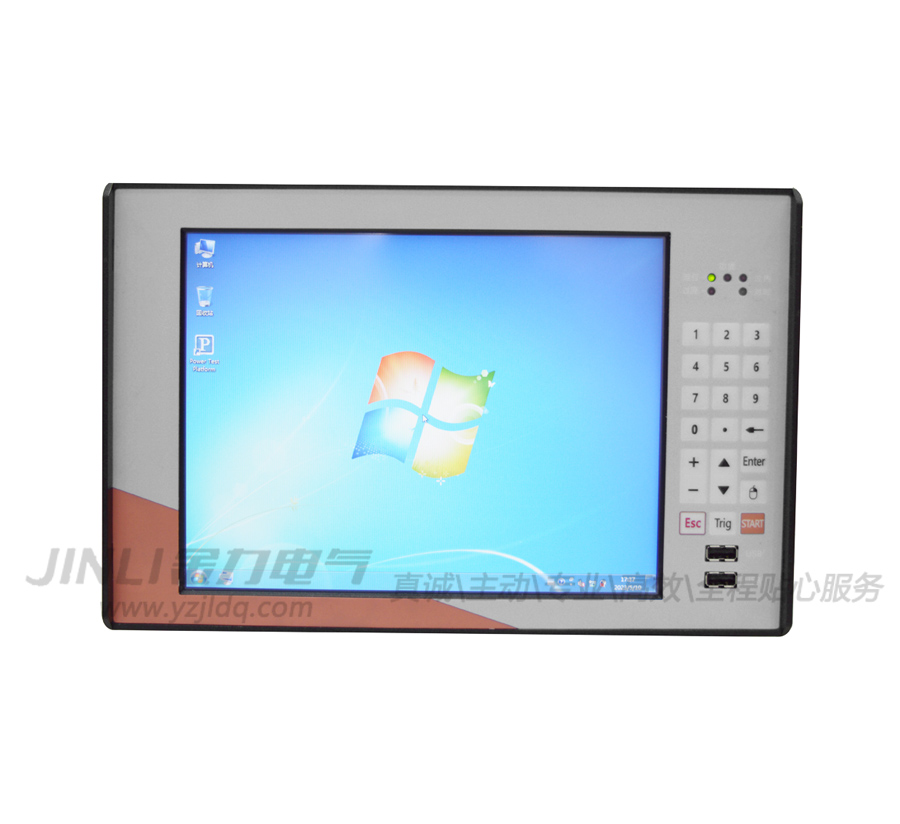

配备10.4 寸高分辨率显示屏，支持触摸操作。

◆ 无线连接

提供4G 远程测试功能，具备 WiFi 模块，方便用户使用。

产品参数：

◆ 供电电源

功耗<2000va<>

交流供电220V±20%（47～63Hz）

直流供电200～380 VDC

◆ 交流电压源输出

量程：4×120V，每路120V/60VA

准确度：0.2~2V时，±2mV；2V~130V时，±0.05%

分辨率：1mV

◆ 交流电流源输出

量程：4×30A，每路30A/300VA

准确度：0~500mA时，±1mA； 500mA~30A时，±0.05%

分辨率：1mA

◆ 输出相位

范围：0~360°

准确度：±0.1°

分辨率：0.1°

◆ 输出频率

范围：0~1200Hz

准确度：<±0.001hz(0~65hz)<±0.02hz(450~1200hz)<>

分辨率：0.001 Hz

◆ 直流电压源输出

量程：4路，-175～+175V（L-N），1*0～350V（L-L）；

准确度：0.1%

◆ 直流电流源输出

量程：3路，每路0~20A/250VA

准确度：0.1%

◆ 同步接口

数量：GPS/BD ANT 1个；IRIG-B/PPS光信号2个:1个对时，1个授时；IRIG-B/PPS  信号 2对：1对对时，1对授时；IEEE 1588 1对

接口类型：GPS/BD ANT,IRIG-B/PPS光信号；IRIG-B/PPS电信号；IEEE 1588

◆ 时间测量

范围：1ms~9999.999s

准确度：1ms

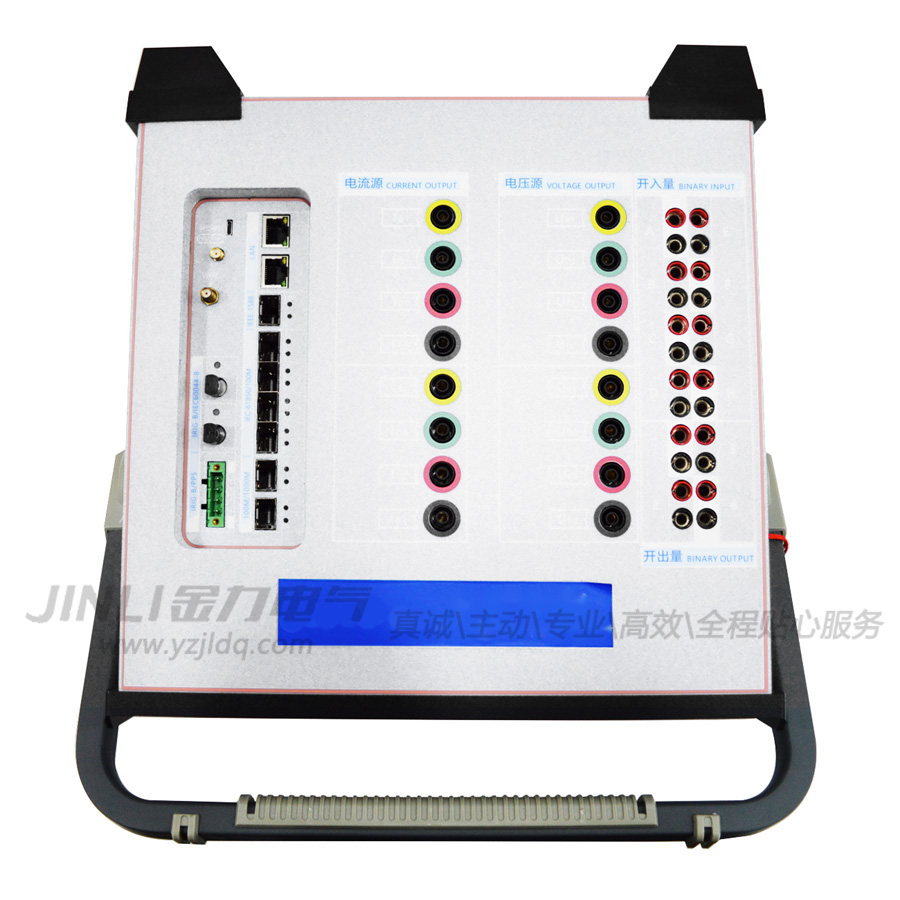

◆ 开关量输入

数量：8对

◆ 开关量输出

数量：6对，其中2对为快速开出(反应时间≤0.1ms)，可以另外加装。

遮断容量：DC250V /0.5A

◆ 无线连接

接口类型：WIFI，4G

◆ 有线连接（以太网通讯接口）

端口数量：2个

接口类型：百兆LAN口，RJ45

◆ 供电电源

供电电压：AC/DC 220V，允许偏差：±20%

供电频率：47~65 Hz

辅助电源：一路110V/220V

◆ USB接口数量：2个

◆ 工作环境条件

工作温度：-10℃~50℃湿度：≤95%,无凝露

◆ 其他

重量：10.5kg

尺寸：460×436×212(mm)

联机接口：RJ45

显示屏：10.4寸1024*768真彩液晶显示屏，带触摸功能
