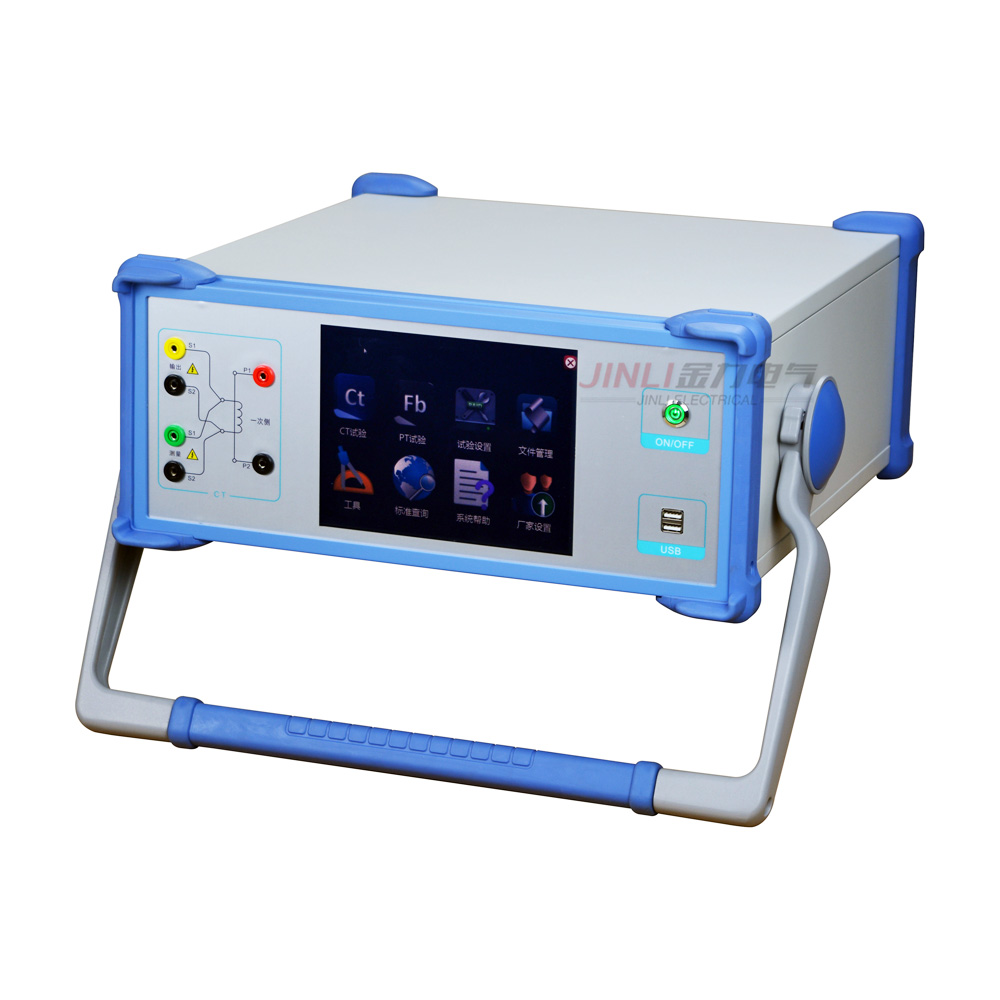

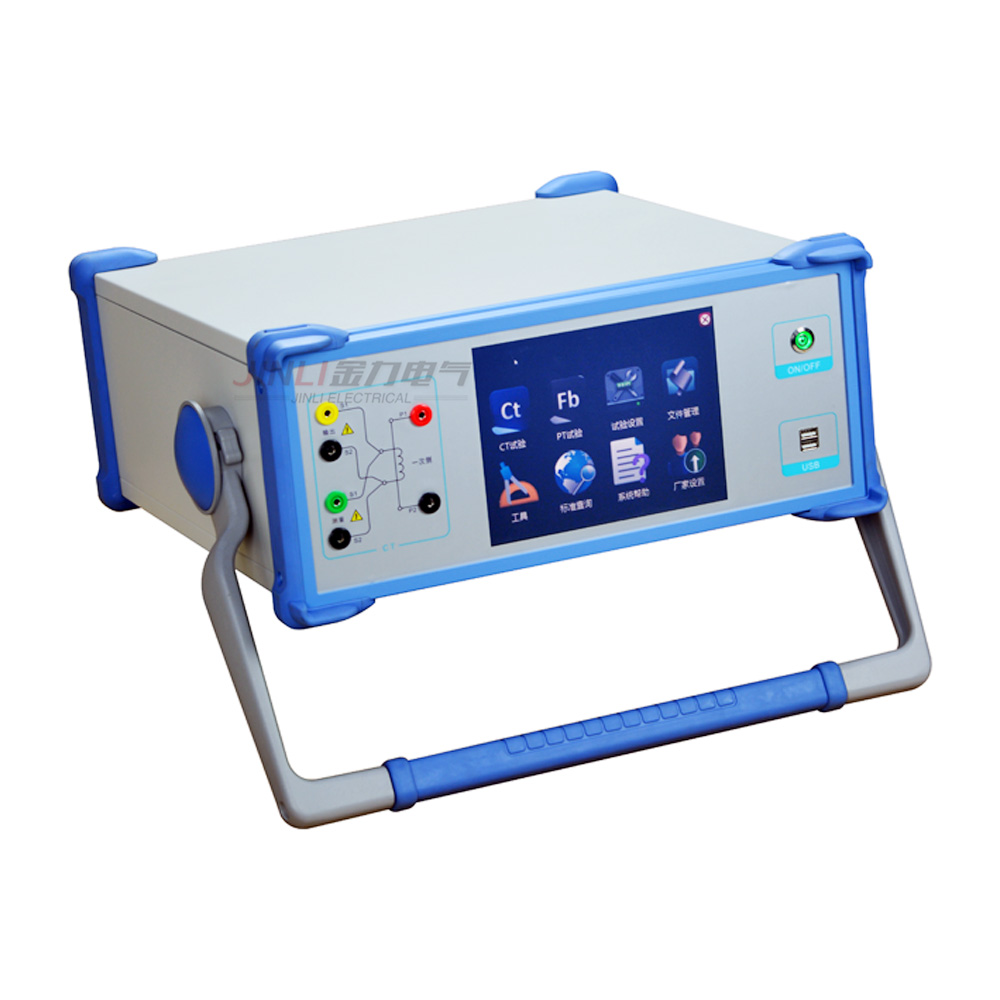

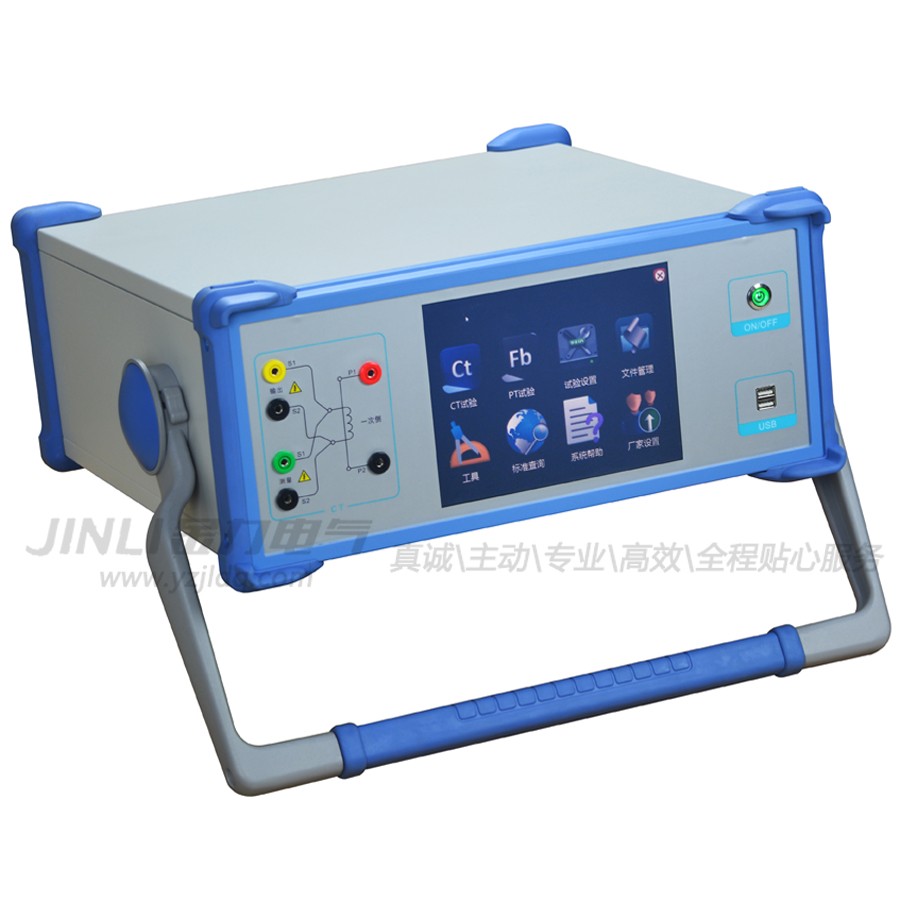

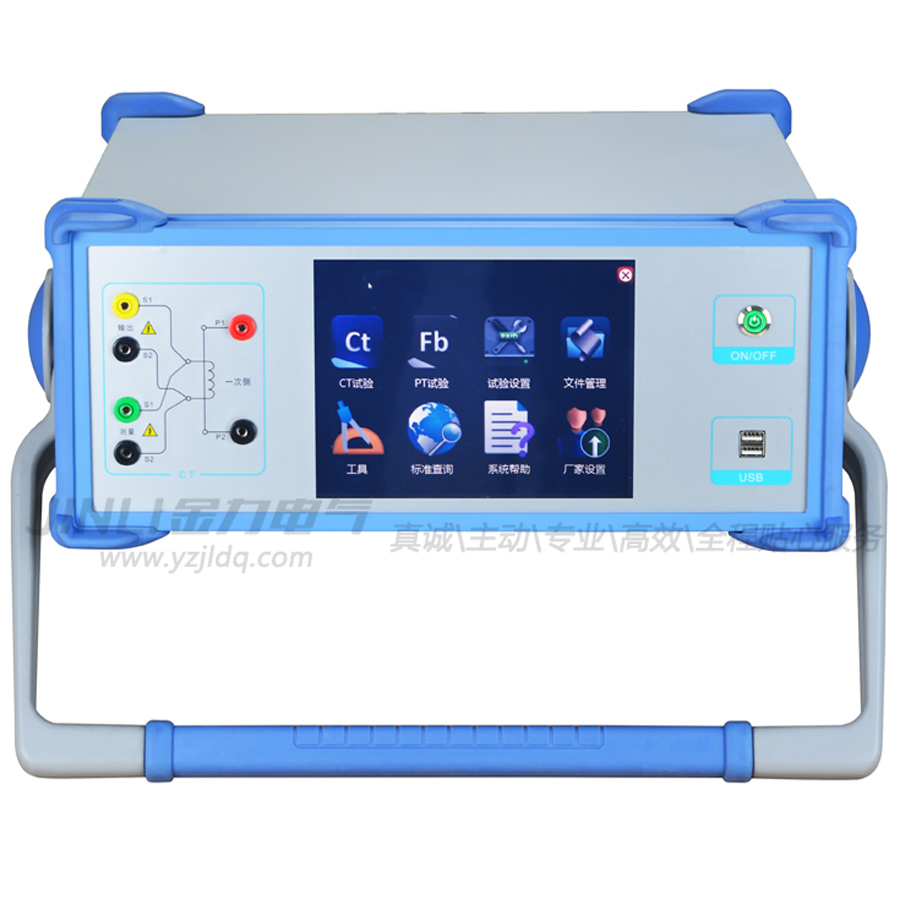

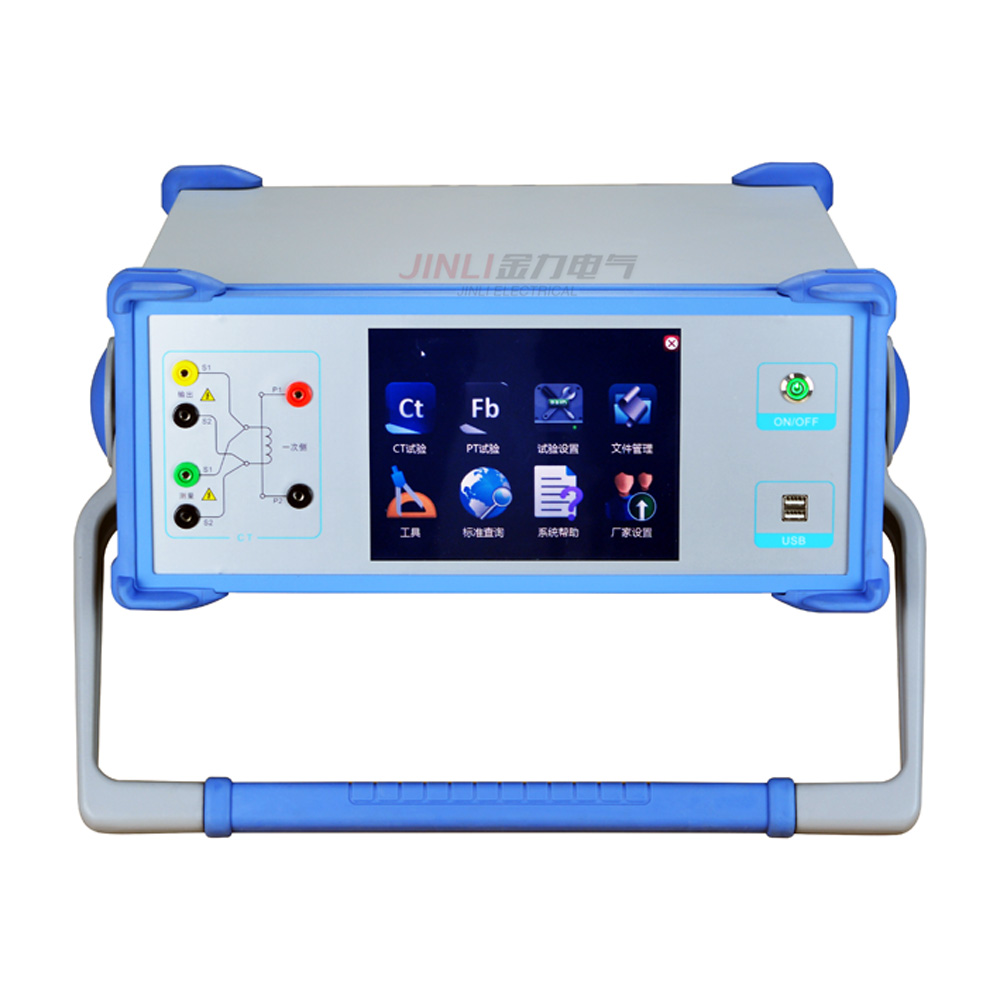

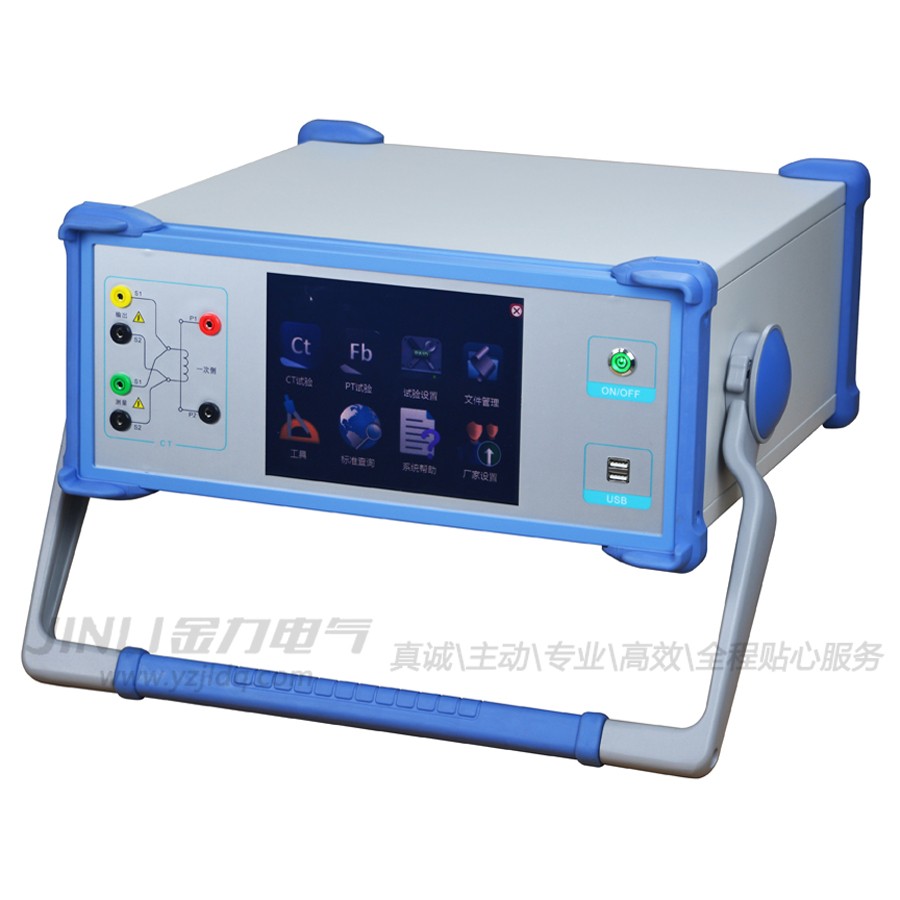

CTP-1000E变频式互感器综合测试仪(触摸屏款)

添加时间:2023-11-13 09:26:47   浏览次数:1522

产品简介:

CTP-1000E变频式互感器综合测试仪是在传统基于调压器、升压器、升流器的互感器伏安特性变比极性综合测试仪基础上,广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型CT、PT测试仪器。装置采用高性能DSP和FPGA、先进的制造工艺,保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于较高水平,是电力行业用于互感器的专业测试仪器。

产品特性:

◆ 功能全面,既满足各类CT(如:保护类、计量类、TP类)的励磁特性(即伏安特性)、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求,又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差等测试。
◆
CTP-1000E变频式互感器综合测试仪现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线,使用极为简单的测试接线和操作实现电流互感器的检定,极大的降低了工作强度和提高了工作效率,方便现场开展互感器现场检定工作。
◆ 可精确测量变比差与角差,比差允许误差±0.05%,角差允许误差±2min,能够进行0.2S级电流互感器的测量,变比测量范围为1~40000。
◆ 选配我司的升流器后,可输出180A的电流,方便现场通流测试。
◆ 基于先进的变频法测试CT/PT伏安特性曲线和10%误差曲线,输出仅180V的交流电压和12Arms(36A峰值)的交流电流,却能应对拐点高达60KV的CT测试。
◆ 自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数(ALF)、仪表保安系数(FS)、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。
◆ 测试满足GB1208(IEC60044-1)、GB16847(IEC60044-6) 、GB1207等各类互感器标准,并依照互感器类型和级别自动选择何种标准进行测试。
◆ 测试简单方便,一键完成CT直阻、励磁、变比和极性测试,而且除了负荷测试外,CT其他各项测试都是采用同一种接线方式。
◆ 全中文动态图形界面,无需参考说明书即可完成接线、设置参数:动态显示参数设置,根据当前所选的试验项目自动显示其相关参数;动态显示帮助接线图,根据当前所选试验项目,显示对应的接线图。
◆ 8.4寸真彩LCD液晶触摸屏,全中文彩色图形界面以及全触摸输入控制方便人机交互。
◆ CTP-1000E便携式互感器分析仪自带双USB2.0接口,可以同时接入键盘和鼠标操作仪器。
◆ 测试结果可用U盘导出word格式报表,程序可用U盘升级,方便快捷。
◆ 装置内置大容量固态硬盘,可存储数万组测试数据,掉电不丢失。
◆ 配有后台分析软件,方便测试报告的保存、转换、分析,可以用于试验数据的对比、判断与评估。

产品参数:


CTP-1000E变频式互感器综合测试仪(触摸屏款)

测试用途

CT, PT

输出

0~180Vrms,12Arms,36A(峰值)

电压测量精度

±0.1%

CT变比测量

范围

1~40000

精度

±0.05%

PT变比测量

范围

1~40000

精度

±0.05%

相位测量

精度

±2min

分辨率

0.5min

二次绕组电阻测量

范围

0~300Ω

精度

0.2%±2mΩ

交流负载测量

范围

0~1000VA

精度

0.2%±0.02VA

输入电源电压

AC220V±10%,50Hz

工作环境

温度:-10οC~50οC,  湿度:≤90%

尺寸、重量

尺寸400 mm×320 mm×203mm      重量<10kg<>

CTP-1000E便携式互感器分析仪 升流器(选配)

测试用途

通流测试

输入

0~110VAC

电流输出

0~180A 精度<0.2%<>

工作环境

温度:-10οC~50οC,  湿度:≤90%

尺寸、重量

尺寸270 mm×160 mm×160mm      重量<6kg<>
