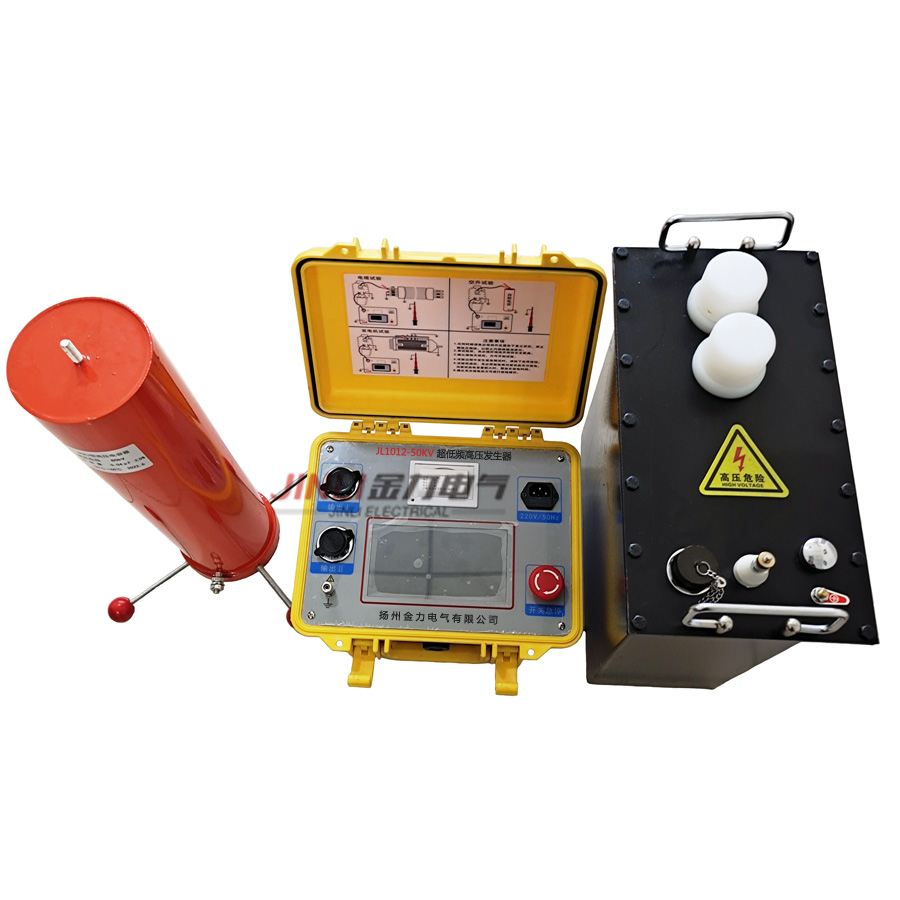

JL1012-80KV超低频高压发生器/超低频发电机耐压测试仪

产品简介：

电气设备的高压耐压试验是《绝缘预防性试验》规定的zui重要项目之一。耐压试验可分为交流耐压试验和直流耐压试验，交流耐压试验又可分为工频、变频和0.1Hz 超低频测试技术，其中0.1Hz 超低频技术是zui新技术，是当前国际电工委员会推荐的技术。我公司新一代JL1012系列超低频高压发生器是采用zui新美国技术自主开发的核心产品，采用7 寸触模屏、zui新 ARM7 单片机、高速 AD 采集电路，并配有后台管理软件。它克服了国内同类产品的诸多缺点（见表 1），

性价比远远高于同类进口产品，特别适用于绝缘等值电容较大的电气设备（例如：电力电缆、电力电容器、大中型发电机和电动机等）耐压试验，符合2004 年国家新颁布电力行业标准《超低频高压发生器通用技术条件DL/T849.4-2004》要求。JL1012-80KV超低频高压发生器/超低频发电机耐压测试仪

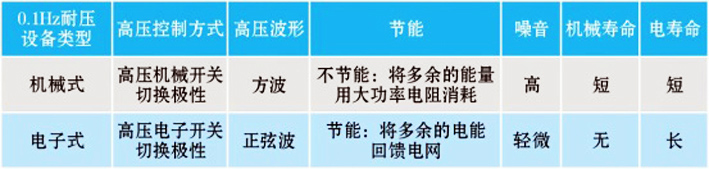

表1 0.1Hz 耐压试验设备机械式与电子式的性能比较

产品特性：

超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。在对大中型发电机、电动机、电力电缆等试品进行工频耐压试验时，由于它们的绝缘层呈现较大的电容量，所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备，不但笨重，造价高，而且使用十分不便。为了解决这一矛盾，国际上普遍采用了降低试验频率，从而降低了试验电源容量的方法。从国内外多年的理论和实践证明，用0.1Hz 超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻，理论上容量约为工频的五百分之一，且操作简单。这就是为什么发达国家普遍采用这一方法的主要原因。

根据我国电力系统实际情况，国家发改委已制定了《35kV 及以下交联聚乙烯绝缘电力电缆超低频（0.1Hz）耐压试验方法》行业标准，2004 年颁布了电力行业标准《超低频高压发生器通用技术条件DL/T 849.4－2004》，我国正在推广这一zui新的试验方法。虽然直流耐压试验设备具有体积小、重量轻和造价低等优点，但是直流耐压试验对被试品绝缘破坏性也是zui大的。（见表2）所以国家zui新颁布的电气设备预防性试验相关规程已经明文规定不再使用直流高压对电气设备进行耐压试验，推荐使用交流耐压试验。

本公司研制的新一代本系列0.1Hz 超低频高压发生器”采用zui新电力电子元器件和zui新ARM7 单片机技术，进一步降低了设备的体积和重量，傻瓜式操作，性能更稳定，克服了diyi代机械式升压器使用寿命短、故障率高、体积大的缺点。通过多年的实践，大量用户的反馈表明：本系列超低频高压发生器重量轻，性价比高！

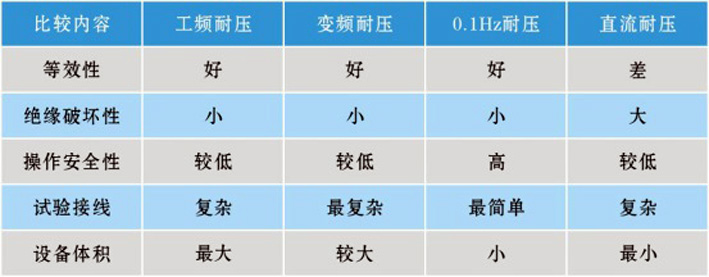

表2 各种耐压试验设备的性能比较：

产品参数：

1.输出额定电压：参见表3

2.输出频率：0.1Hz、0.05Hz、0.02Hz

3.带载能力：0.1Hz zui大1.1µF

                    0.05Hz zui大2.2µF

                    0.02Hz zui大5.5µF

4.测量精度：3%

5.电压正，负峰值误差：≤3％

6.电压波形失真度：≤5％

7.使用条件：户内、户外；温度：-10℃～+40℃；湿度：≤85％RH

8.电源保险管：参见表3

9.电源：电压220V±5%，50±5Hz

注意：若使用便携式发电机供电，要求发电机输出电压、频率稳定（一般要求功率大于3kW，频率50Hz，电压220V±5%）

10. 被试品电容量不得超过仪器额定电容量zui大值，数值大小见表3；
