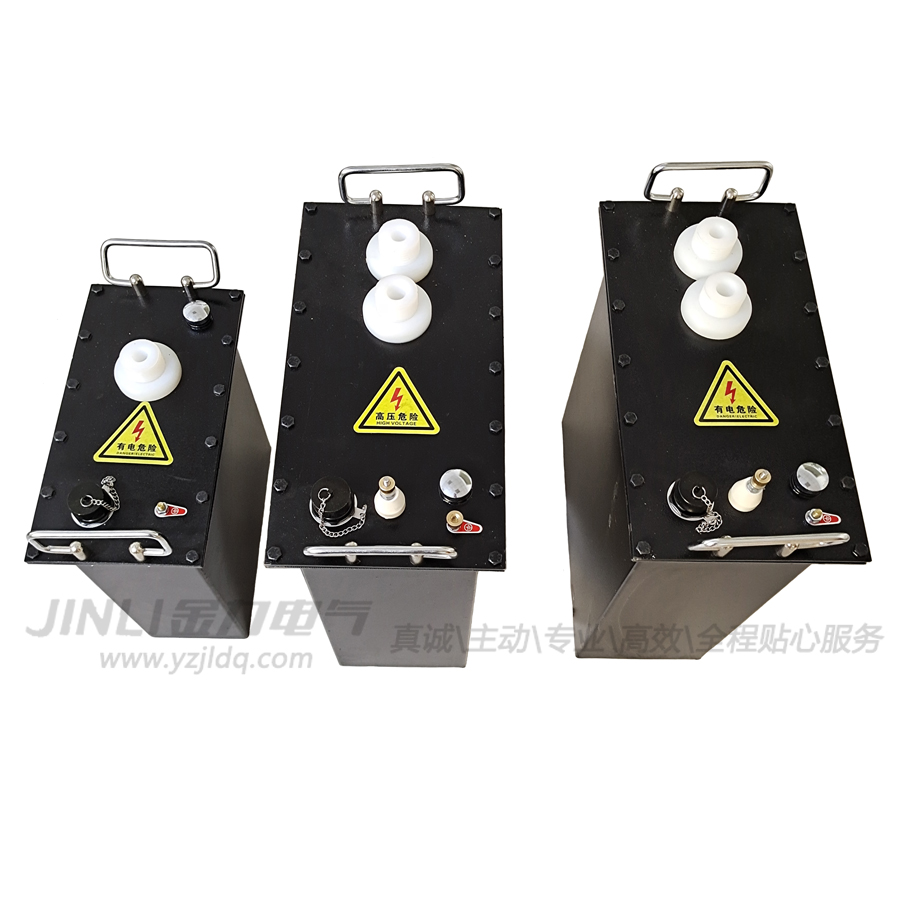

JL1012系列0.1Hz超低频高压发生器

添加时间:2022-01-15 09:59:13   浏览次数:1067

产品简介:

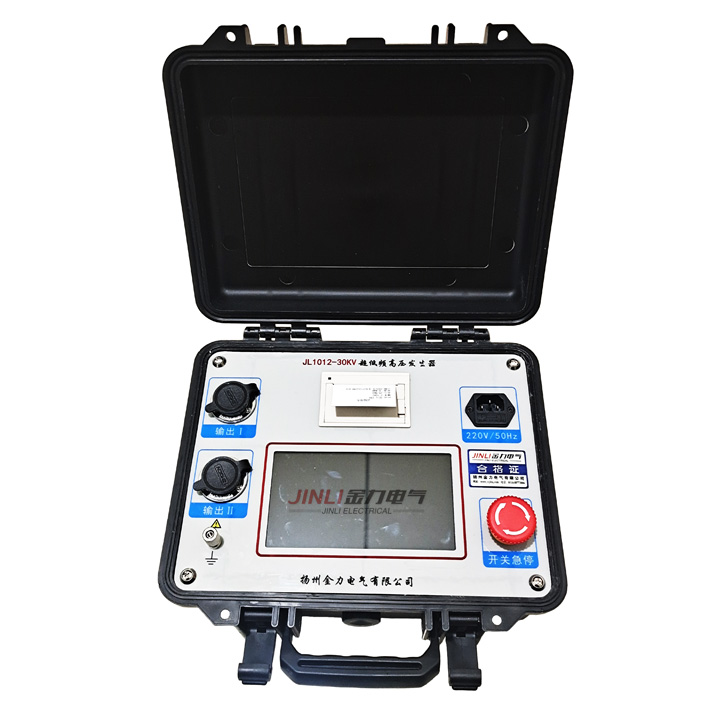

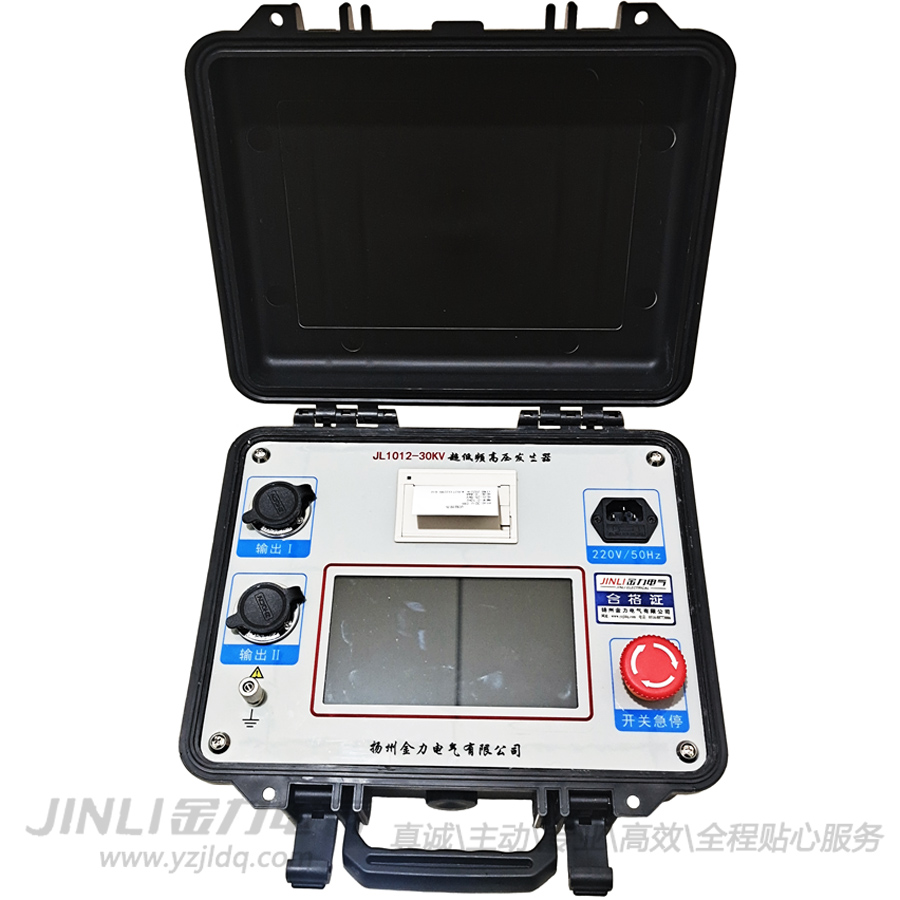

JL1012系列超低频高压发生器采用了数字变频技术,单片机控制,升压、降压、测量、保护完全自动化。由于全电子化,所以体积小重量轻,采用大屏幕彩色触摸显示屏,清晰直观、操作简单、显示输出波形。设计指标符合《电力设备ZY测试仪器通用技术条件,第4部分:超低频高压发生器通用技术条件》国家标准,使用简单方便。

产品别称:

超低频高压发生器、0.1Hz超低频高压发生器、程控超低频高压发生器、超低频交流高压试验装置、0.1Hz超低频耐压测试仪、0.1Hz超低频电缆耐压测试仪、0.1Hz超低频发电机耐压测试仪、0.1Hz超低频电动机耐压测试仪、0.1Hz绝缘耐压测试仪、超低频交流耐压试验仪

产品特性:

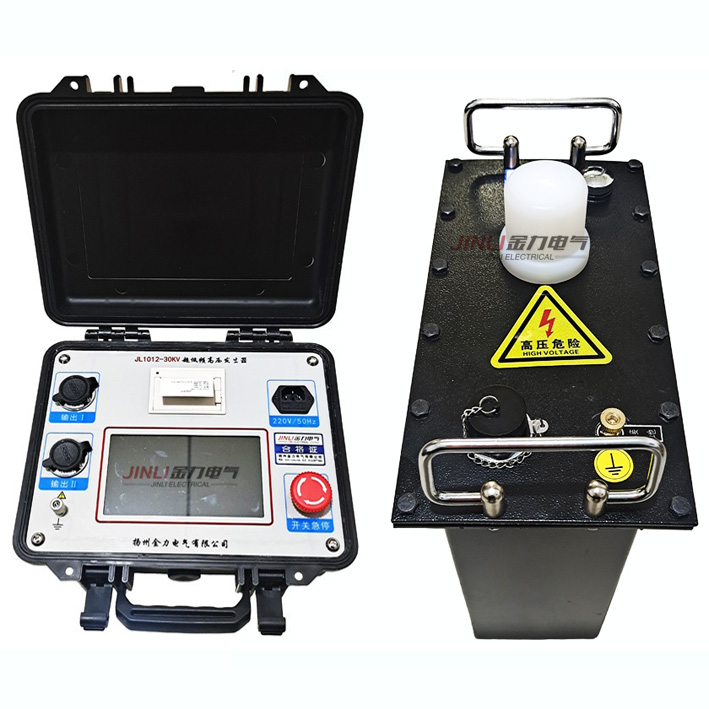

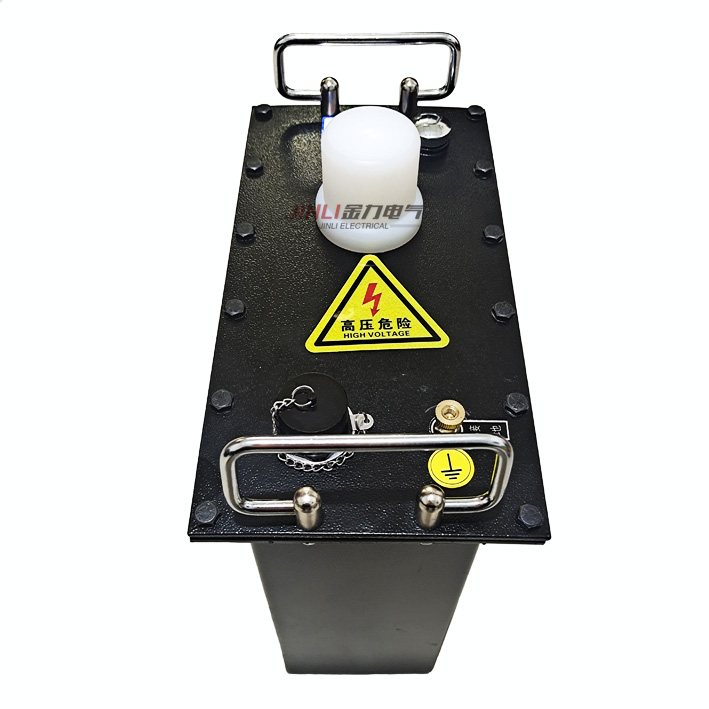

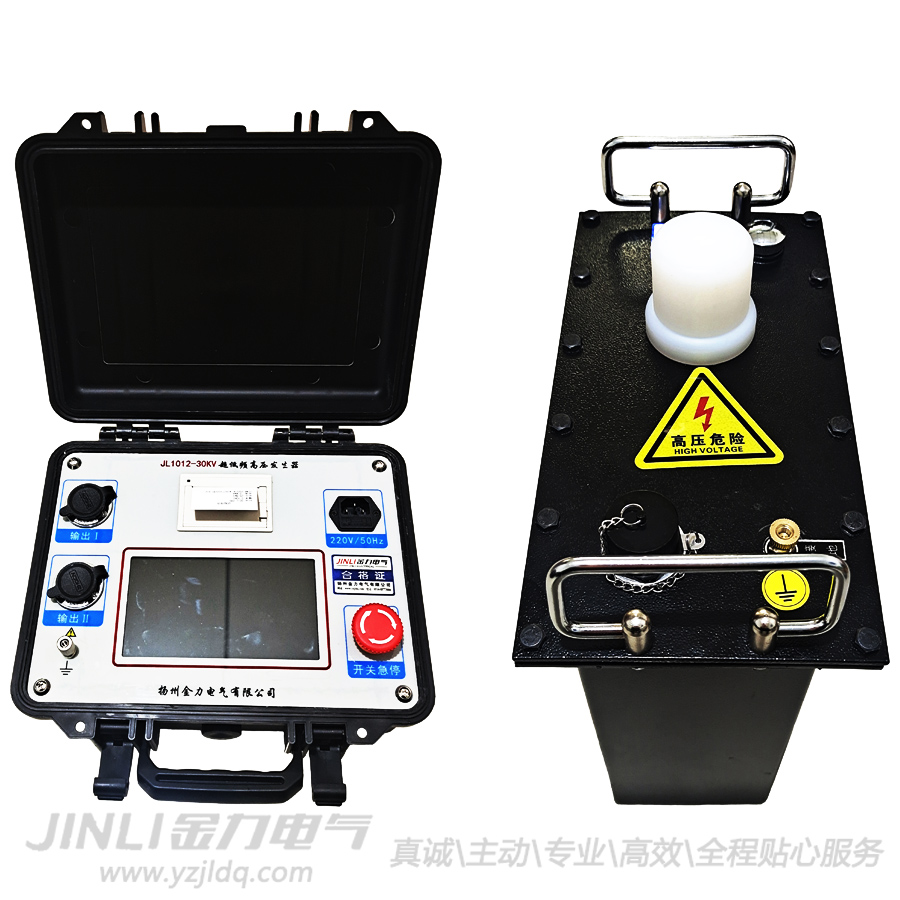

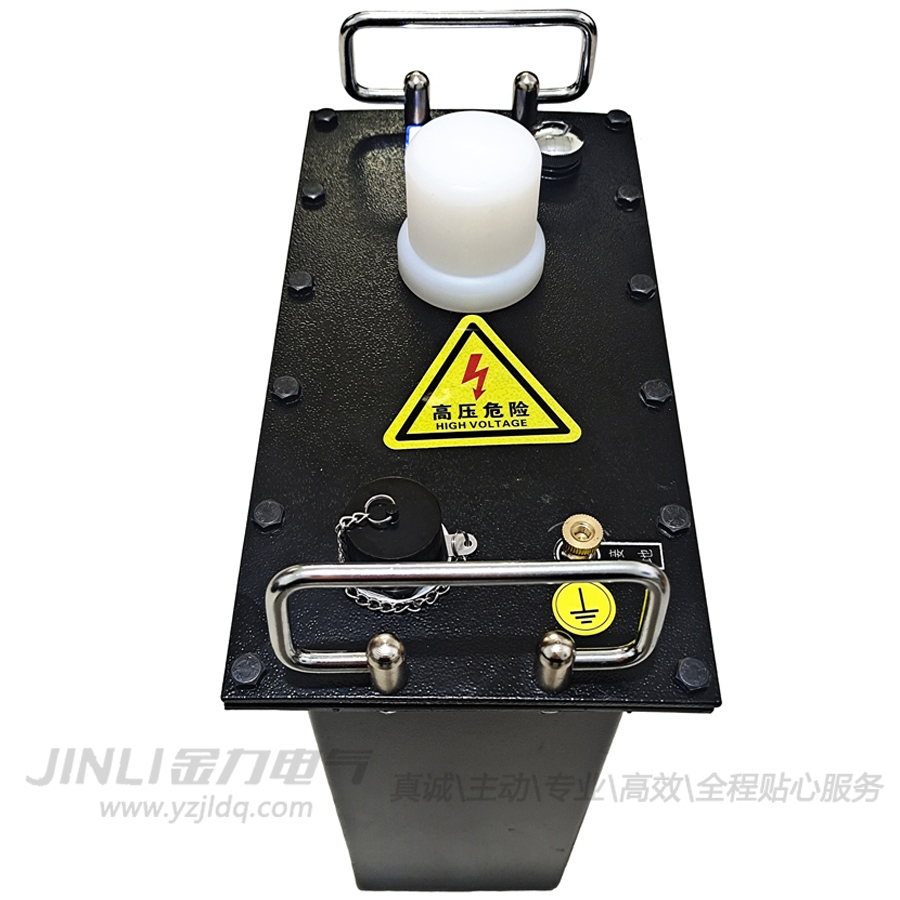

◆ 额定电压小于或等于50kV的超低频采用单联结构(一台升压器);大于50kV的超低频采用串联结构(两台升压器串联),使整体重量大大减轻,带载能力增强,而且两台升压器都可单独使用,达到一机多用。

◆ 电流、电压数据均直接从高压侧采样获得,所以数据准确。

◆ 智能综合保护功能:不需设置电流电压保护值,仪器能根据试品电容量的大小和试验电压值,计算过压过流保护值,还能对电压电流突变产生保护,所以能捕捉到放电情况。保护动作时间都小于20ms。

◆ JL1012系列超低频高压发生器采用150kv高压线输出,AQ、可靠。

◆ 由于采用了闭环负反馈控制电路,所以输出无容升效应。

产品参数:

额定电压

带载能力

电源/保险管

产品结构、重量、应用范围

30kV

(峰值)

自动变频率:0.1Hz-0.01Hz

带载容量:≦10µF

10A

控制器:4㎏

升压器:25㎏

用于10KV以内电缆、电机耐压试验

40kV

(峰值)

自动变频率:0.1Hz-0.01Hz

带载容量:≦8µF

15A

控制器:4㎏

升压器:25㎏

用于10KV以内电缆、电机耐压试验

80kV

(峰值)

自动变频率:0.1Hz-0.01Hz

带载容量:≦5µF

20A

控制器:4㎏

一级升压器(40kV):25㎏

二级升压器(40kV):45㎏

用于35KV以内电缆、电机耐压试验

◆ 输出额定电压:30kV-80kV。不同规格见表1

◆ 输出频率:自动变频范围:0.1Hz-0.01Hz

◆ 带载能力:见表1

◆ 测量精度:≤3%

◆ 电压正,负峰值误差:≤3%

◆ 电压波形失真度:≤3%

◆ 使用条件:户内、户外;温度:-10℃∽+40℃;湿度:≤85%RH

◆ 输入电源:频率50Hz,电压220V±5%。若是用微型发电机供电,应使用变频发电机,不能用普通发电机,因为普通发电机转速不稳定,会使升压不正常,损坏仪器。
