数字兆欧计（绝缘电阻测试仪）的工作原理

数字兆欧计（绝缘电阻测试仪）的工作原理

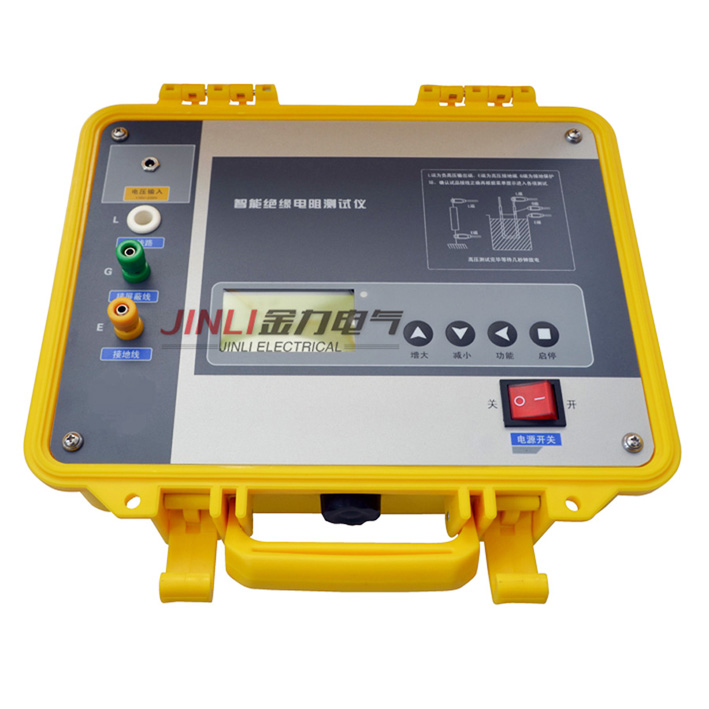

产品简介：
数字兆欧计是电力、邮电、通信、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。
工作原理：数字兆欧计（绝缘电阻测试仪）的工作原理
数字兆欧计由中大规模集成电路组成。本表输出功率大，短路电流值高，输出电压等级多（有四个电压等级）。工作原理为由机内电池作为电源经DC/DC变换产生的直流高压由E极出经被测试品到达L极，从而产生一个从E到L极的电流，经过I/V变换经除法器完成运算直接将被测的绝缘电阻值由LCD显示出来。
产品参数：数字兆欧计（绝缘电阻测试仪）的工作原理
① 使用条件
环境温度：0℃～+45℃ 相对湿度：≤85%RH
② 输出电压等级、测量范围、分辨率、误差
输出电压等级：500V，1000V，2500V，5000V
测量范围：0～19990MΩ
分 辨率：0.01MΩ，0.1MΩ，1.0MΩ，10.0MΩ
相对误差：0～2000MΩ≤±5%±2d,
2000MΩ～19990MΩ≤10%±2d
③ 输出 高电压带载能力及短路电流
电压/负载：5000V/40MΩ
电压跌落：约10%
短路电流: >1.6mA
④ 电源适用范围、功率损耗
直流：8×1.5V(AA， R6)电池
交流：220V/50Hz
功耗：静态功耗≤160mW； 大功率≤2.5W
⑤ 体积与重量
体积：235mm（L）×200mm(W)×135mm(D)；
重量：<1.4kg<>
