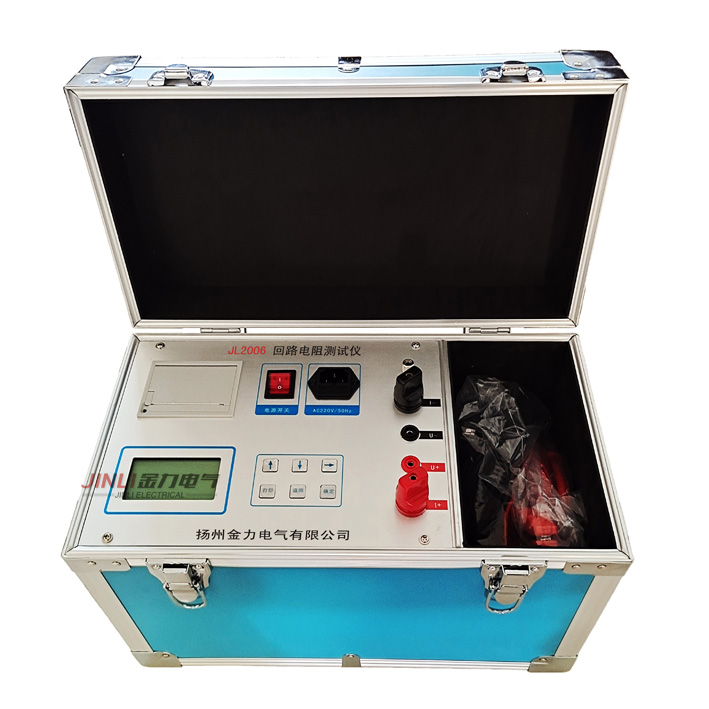

接触回路电阻测试仪按新《电力设备交接和预防性试验规程》要求，各种开关设备导电回路电阻的测量，其测试电流不得小于100A。对此我厂按新规程要求设计开发出新一代接触电阻测试仪产品，该产品适用于测试高低压开关的主触头接触电阻值，高低压电缆线路的直流电阻值等。JL2006接触电阻测试仪采用100A恒流输出。 高输出电压达10V（常规仪器的2-3倍）可采用载面细的测试线，大大减轻了现场测试人员的劳动强度。测试过程全部由单片控制自动实施，精度高，复测性好，单按键操作，简单易行，测试数据液晶显示，结果打印。适用于不同的工作环境。
一、接触电阻测试仪技术指标
1、测量范围：1～1999μΩ
2、分 辨 率：1μΩ
3、测试电流：DC 100A
4、测量精度：0.5%
5、显示方式：电流 ：三位半LCD
电阻：三位半LCD
6、工作电源：AC220V±10% 50Hz
7、工作环境：温度- 10℃～40℃ 湿度：≤80 %RH
8、体 积：300×270×200 mm3
9、重 量：5Kg（不含附件）
二、接触电阻测试仪使用方法
1、四端子接法接线。
2、仪器面板与测试线的连接处应钮紧，不得有松动现象。
3、应按照四端子法接线，即电流线应夹在被试品的外侧，电压线应夹在被试品的内侧，电流与电压必须同极性。
4、检查确认无误后，接入220V交流电，合上电源开关，仪器进入开机状态。
5、调节“电流调节”旋钮，使电流升至100.0A，按下“复位/测试”键，此时电阻表显示值为所测的回路电阻值。若显示1，则表示所测回路电阻值超量程；如果测量电流不是100.0A，例如为Io，电阻表显示为Ro，则实际电阻值为R=100×(Ro÷Io)μΩ。
6、测量完毕，断开电源开关，将测试线夹收好，放入附件包内。
三、接触电阻测试仪仪器配套
1、JL2006接触电阻测试仪1台
2、保险管（5A）2只
3、测试线  1套
4、交流三芯电源线1根
5、使用说明书1份
6、产品保修卡、合格证1份
7、产品检定报告1份
