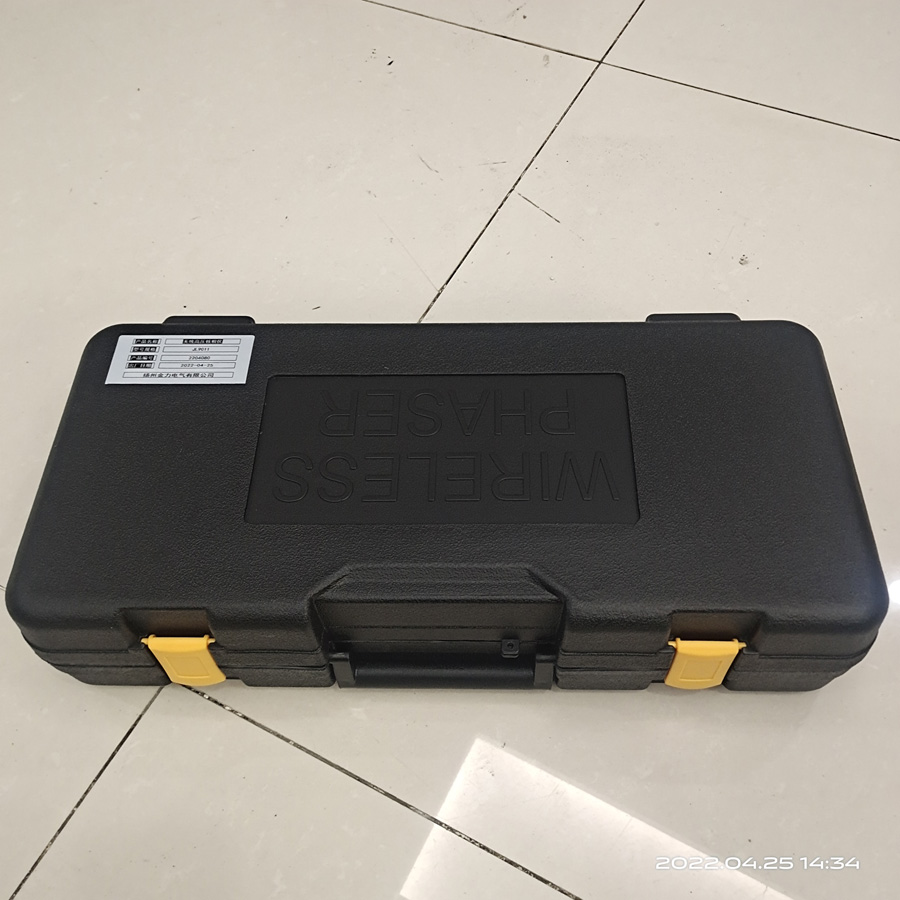

JL9011高压无线核相仪现场核相详细介绍说明

来源:扬州金力电气   添加时间:2022-11-23 09:45:05   浏览次数:697

JL9011高压无线核相仪现场核相详细介绍说明

公司主营:直流高压发生器,无线高压核相仪,微机继电保护测试仪,试验变压器,直流电阻测试仪,变频串联谐振试验装置, 真空滤油机,绝缘油介电强度测试仪,高压开关机械特性测试仪,回路电阻测试仪,接地引下线导通测试仪,接地线成组直流电阻测试仪,变压器损耗参数测试仪,大电流发生器(升流器),变压器绕组变形测试仪,变压器特性综合测试台等电力测试仪器,

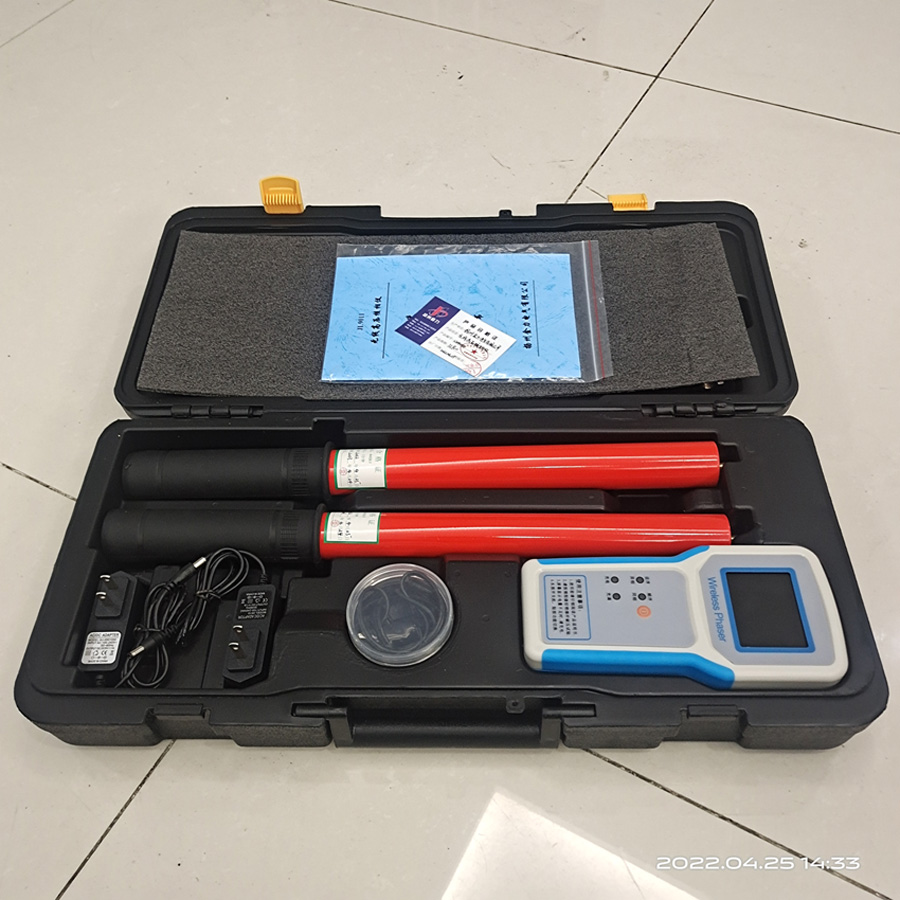

① 先将 X和Y采集器分别挂到同一高压线路上,主机显示屏应显示X、Y同相。

②在高压线核相时应分别将X和Y采集器按以下方法排列进行核相:AA′同相000°左右,AB′不同相 120°左右,BB′ 同相000°左右, BC′不同相120°左右,CC′同相000°左右。

③如果要得到精确数值,应将其中一采集器放到高压线一采集点上不动,再将另一采集器围绕高压线另一采集点前后左右移动,以找出精确的相位角度。

④在核相时,如 AA′、AB′、BB′. BC′、CC′的测试数据均为显示不同相,这是由于所测的两组供电线路接线组别不同,可能会出现30或60°的相位差。下面介绍出现这种情况时的测量标准(以30°相位差为例):测试方法与①和②相同,所测结果以应为:AA ' 不同相30°、AB'不同相120°,BB'不同相30°, BC'不同相120°、CC ' 不同相30°(注:120°和240°只表示正相序或逆相序)

⑤ 在测量≥10KV时,X和Y可直接同时放在导线或绝缘皮上进行核相

⑥在≥66KV核相时,X和Y采集器可以采取接触或非接触方法核相。(如测量110KV和220KV时,将X和Y采集头放在高压电线下方300mm至1000mm处。测量500KV时,将X和Y采集头放在高压电线下方1000mm-2000mm处,测量左右允许偏差300mm)

⑦测相序:假设某条线为A相,将X放在A相上,Y放在另一相上,如显示120°则说明是顺相序,该相应为“B”,如显示240°则是逆相序,该相应为“C”。

⑧ 验电:将其中一个采集器挂在高压电线上,如主机屏幕显示相应采集器的符号,则说明该高压线有电。相反,如主机屏幕不显示该采集器的符号,则说明该高压线无电。
