如何使用跨步电压法定位电缆故障点

如何使用跨步电压法定位电缆故障点

1.将所有用电设备脱离被测电缆，保证被测电缆无任何连接；

2.将发射机的红色接线柱接到被测电缆上，黑色接线柱通过接地针接到大地；

3.打开发射机的开关，扭向档位2，调整电压，发射脉冲信号；

4.将定位支架接到定点仪的四芯航插端口上，在液晶屏选择“跨步菜单”；

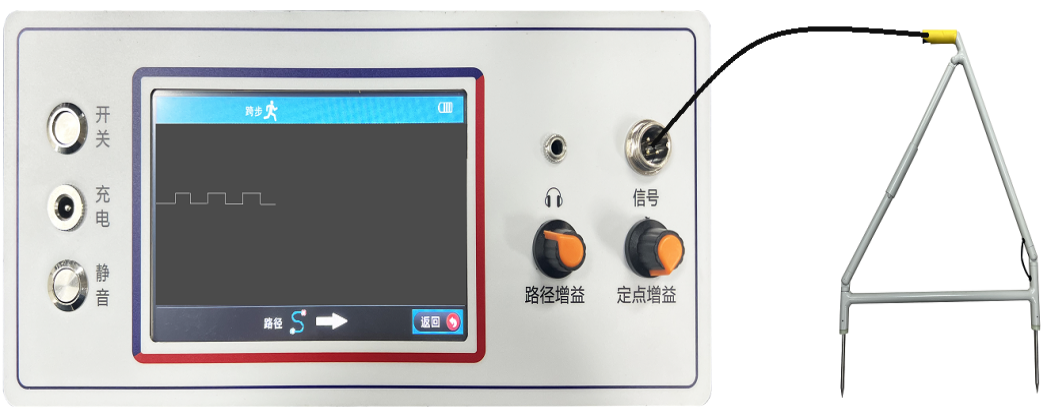

5.然后背上接收机，手持定位探测架，定位探测架的绿色标记向前，沿着线缆路由向前走，走几米把定位探测架在线缆路由的地面上插入一次，如果土壤比较干燥或在水泥地面，可适当地在插针点浇上些水，两根定位探测架的连线应与被测电缆平行，观察接收机的液晶屏上的显示，如下图：

6.如果出现矩形波，则说明已到故障点附近，这时应该继续沿电缆方向向前走，每1米插一次定位探测架，越是靠近故障点，波形显示更明显，波形更大。如果没有波形出现，则没有到故障点附近，每隔3左右插一次定位探测架。探测故障点时，探测架要保持同一个方向进行探测，如果探测架前后转换，矩形波就会上下变换。

7.如果同时出现朝上和朝下的矩形波，朝上和朝下矩形波转换之间，正是故障点位置，如下图：
