变频串联谐振的应用范围广

来源:扬州金力电气   添加时间:2024-05-27 09:10:09   浏览次数:91

变频串联谐振的应用范围广


  用途范围:多种电力设备的交流耐压试验。串联谐振串联谐振试验装置变频串联谐振试验装置基本原理是采用可调节(30--300Hz)串联谐振试验设备与被试品电容谐振产生交流试验电压,工作电源:单相380/220V±10%,50Hz。


  串联谐振串联谐振试验装置变频串联谐振试验装置功能和特点


  1.调频式调谐方法。采用固定电感电抗器,通过调节激励电源的频率使试验回路达到谐振状态,其特点是体积小、重量轻、品质因素高,使用方便,已逐步取代调感式。


  2.串联谐振串联谐振试验装置变频串联谐振试验装置适用范围广。整套变频串联谐振高压试验装置完全符合国家有关高压试验的规程和要求,适用于高电压、大容量的电力设备,如发电机、大型变压器、GIS、交联聚乙烯电力电缆,高压开关、互感器等的交流耐压试验。


  3.调制波原理。串联谐振是谐振式电流滤波电路,能改善电源电压波形畸变,获得很好的正弦电压波形,有效防止谐波尖峰对被试品的伤害。


  4.失谐时的过流情况。在串联谐振状态,当被试品的绝缘弱点被击穿时,电路立即失谐,回路电流迅速下降为正常试验电流的数十分之一(1/Q)。与并联谐振或试验变压器方法做耐压试验相比,串联谐振耐压既能有效地找出绝缘弱点,又不存在大短路电流烧伤故障点的忧患。


  5.串联谐振串联谐振试验装置变频串联谐振试验装置失谐时的过压情况。在试品发生闪络击穿时,因失去了谐振条件,除短路电流立即下降外,高电压也立刻消失,电弧即刻熄灭。且谐振电压再建立时间较长,很容易在再次达到闪络电压前断开激励电源。电压恢复是一种能量积累的间歇振荡过程,其过程长,而且不会出现任何恢复过电压。

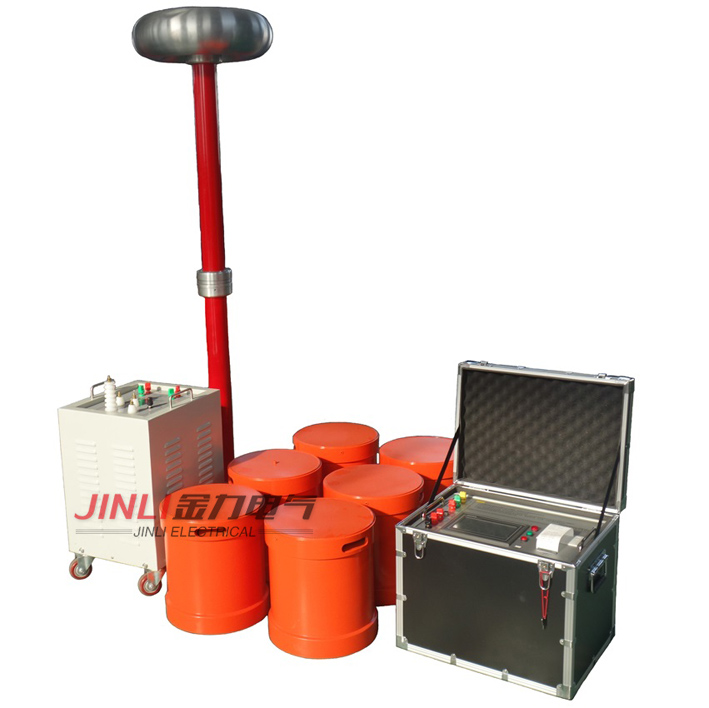

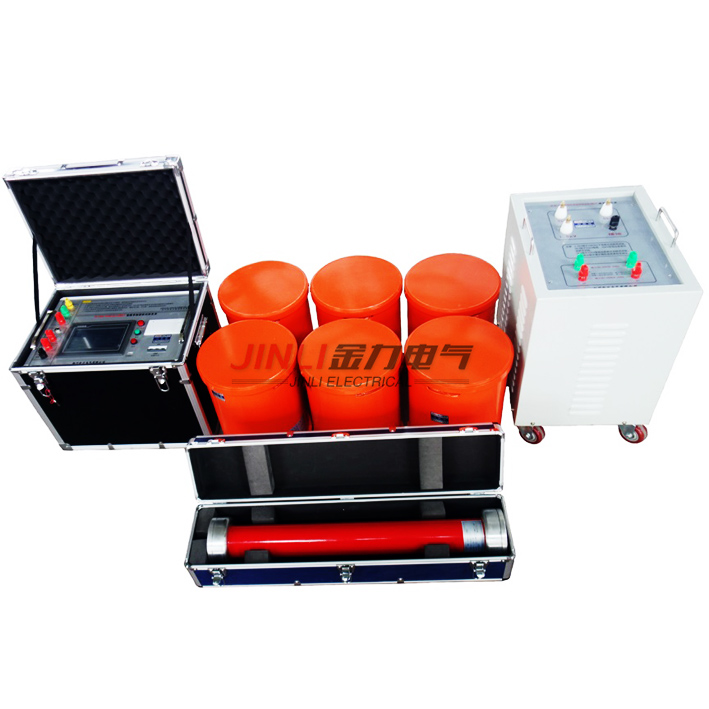

JL1006系列发电机交流耐压谐振试验装置要求采用工频电压,目前国标对工频电压的频率定义为45Hz~65Hz,但是在很多试验场合,要求对发电机进行的是50Hz±2Hz的交流试验,而发电机定子绕组的对地电容量又比较大,国内目前大多数试验单位采用的是谐振变压器对它进行试验,但是谐振变压器本身很重,动辄上吨,现场试验很不方便。我公司针对此现状设计制造了调频调感式发电机交流耐压谐振升压装置。


发电机交流耐压谐振试验装置既可以采用调整电抗器电感量的方式达到谐振状态,也可以采用调整系统工作频率的方式达到谐振状态,还可以同时采用上述两种方式达到谐振状态。当需要什么频率做试验时,就将激励源的频率调整到需要的频率,然后根据被试品的电容量调节电抗器的感抗,使系统谐振,产生高压,在升压过程中,如果谐振点偏离,可以通过微调频率的方式准确找到谐振点,保证高Q值,从而大程度的减小电源容量和试验设备体积重量。


产品别称:


变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、发电机交流耐压谐振升压装置.


产品特性:


◆ 做同电压等级、同容量的发电机交流耐压试验其设备整体重量大大减轻,且单件设备重量小于60公斤,彻底解决现场搬运困难问题;

◆ 整套装置原理先进,同时应用新型调频调感技术,严格保证发电机工频耐压试验要求;适用范围宽,大大提升设备使用价值;

◆ 配置20Hz-300Hz变频控制源,其保护功能强,输出波形好,稳定性好,具备多种工作模式,操作方便,而且采用220V或380V两种电源,方便现场取电;

◆ 先调感后调频方式能准确找到大Q点,避免电压上升导致的谐振偏移;

◆ 配置灵活,扩展功能强。可选配不同类型电抗器或采用多节串并联的方式,满足电力系统所有容性试品试验要求;同时可以满足需要做工频试验的场合,也可以满足变频方式做试验的场合;实现一机多用,性价比高。

产品参数:

◆额定输出电压:0~50kV(有效值)及以下

◆输出频率:45~300Hz

◆谐振电压波形:纯正弦波,波形畸变率≤1%

◆大试验容量:2000kVA及其以下

◆工作制:满功率输出下,一次连续工作时间15min

◆品质因数:10~40

◆频率调节灵敏度:0.1HZ,不稳定度<0.05%

◆工作电源:220V或380V±15%/50HZ±5%

◆系列产品配置及适用范围:
