串联谐振的各类保护功能简单介绍

串联谐振的各类保护功能简单介绍

　　电力电缆在使用前需要进行串联谐振试验，同时串联谐振试验台具有相应的保护功能，我们公司生产的串联谐振试验台为例，给大家简单介绍一下串联谐振试验台的保护功能。

　　闪络保护：当被试产品放电击穿后，迅速切断输出电压，同时断开电源，通过中间升压变压器释放高压回路负荷，不会产生过电压影响其他设备，控制台屏幕上显示“闪络故障”。

　　过压保护：该装置能调整测试电压，防止测试电压因外部原因而升高。当测试电压超过设定值时，控制台会自动切断电源，并在屏幕上显示“电压故障”。

　　过流保护：在测试过程中出现短路。控制器盒能迅速切断电源，并在屏幕上显示“电流故障”提示。

　　装置内部保护：当装置内装置损坏时，可在直流回路上快速关断晶闸管，切断直流电源，再切断交流电源，防止故障扩大。

　　快速断开保护：当控制回路发生短路时，主电源开关为带速度断开功能的空气开关，可以切断故障。开关零位保护：控制盒启动时，输出端始终保持为零，无脉冲信号，无电压输出。当接近测试电压(通常为测试电压的90%)时，禁止调整电感，以防止调整电感时产生的过高电压对被试造成损害。

　　过负荷保护：当输出电流超过整定值时，控制箱自动关闭输出，在此提醒。

　　断电保护：当电源突然断电时，系统可以利用电路中的剩余电量，及时关闭输出信号，使系统AQ关闭。

　　失谐保护：当测试品的内部缺陷引起测试系统的参数变化，使测试系统失谐时，控制台自动关闭输出。

　　运输抗震保护：在控制箱底部采用耐震动碟形弹簧，缓冲因路面不平坦造成的震动。

　　系列谐振测试装置的保护功能能有效地保护设备在运行过程中的AQ问题，但在实际工作中，仍需熟练掌握测试方法，严格按照说明书进行测试！

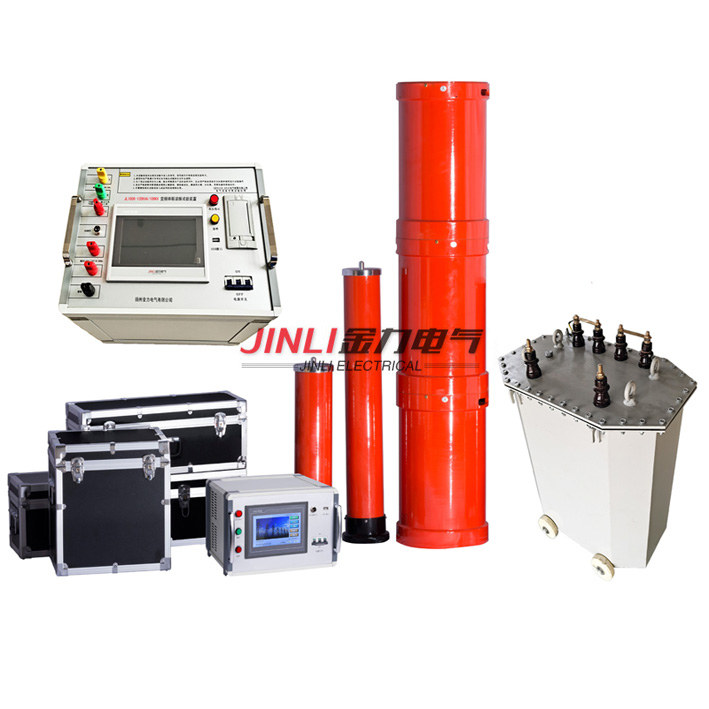

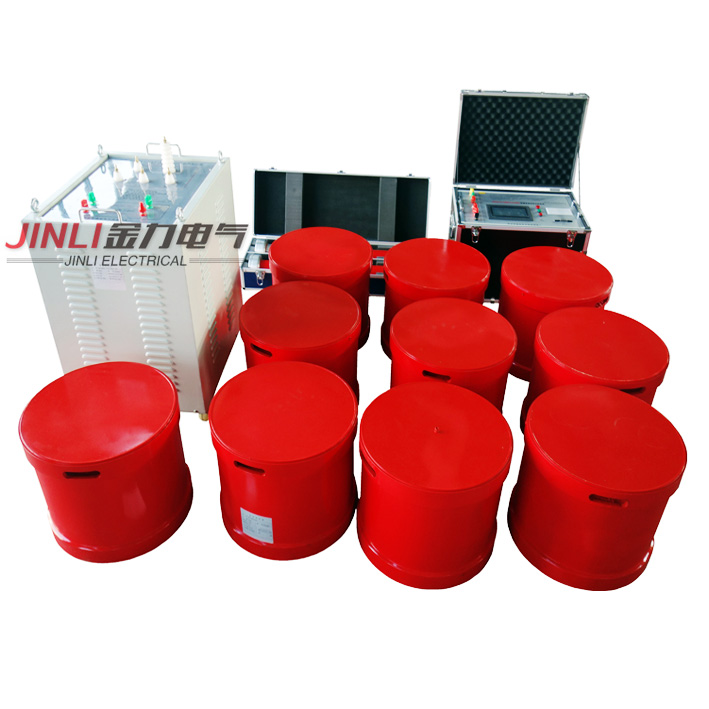

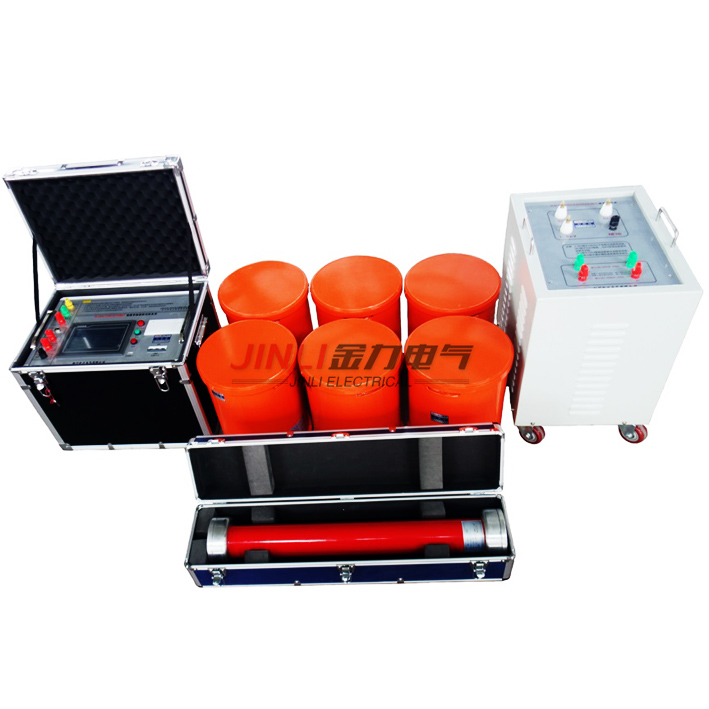

产品简介：

   JL1006系列发电机交流耐压谐振试验装置要求采用工频电压，目前国标对工频电压的频率定义为45Hz～65Hz，但是在很多试验场合，要求对发电机进行的是50Hz±2Hz的交流试验，而发电机定子绕组的对地电容量又比较大，国内目前大多数试验单位采用的是谐振变压器对它进行试验，但是谐振变压器本身很重，动辄上吨，现场试验很不方便。我公司针对此现状设计制造了调频调感式发电机交流耐压谐振升压装置。

   发电机交流耐压谐振试验装置既可以采用调整电抗器电感量的方式达到谐振状态，也可以采用调整系统工作频率的方式达到谐振状态，还可以同时采用上述两种方式达到谐振状态。当需要什么频率做试验时，就将激励源的频率调整到需要的频率，然后根据被试品的电容量调节电抗器的感抗，使系统谐振，产生高压，在升压过程中，如果谐振点偏离，可以通过微调频率的方式准确找到谐振点，保证高Q值，从而zui大程度的减小电源容量和试验设备体积重量。

产品别称：

  变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、发电机交流耐压谐振升压装置.

产品特性：

◆ 做同电压等级、同容量的发电机交流耐压试验其设备整体重量大大减轻，且单件设备重量小于60公斤，彻底解决现场搬运困难问题；

◆ 整套装置原理先进，同时应用新型调频调感技术，严格保证发电机工频耐压试验要求；适用范围宽，大大提升设备使用价值；

◆ 配置20Hz－300Hz变频控制源，其保护功能强，输出波形好，稳定性好，具备多种工作模式，操作方便，而且采用220V或380V两种电源，方便现场取电；

◆ 先调感后调频方式能准确找到zui大Q点，避免电压上升导致的谐振偏移；

◆ 配置灵活，扩展功能强。可选配不同类型电抗器或采用多节串并联的方式，满足电力系统所有容性试品试验要求；同时可以满足需要做工频试验的场合，也可以满足变频方式做试验的场合；实现一机多用，性价比高。

产品参数：

◆额定输出电压：0～50kV(有效值)及以下

◆输出频率：45～300Hz

◆谐振电压波形：纯正弦波，波形畸变率≤1%

◆zui大试验容量：2000kVA及其以下

◆工作制：满功率输出下，一次连续工作时间15min

◆品质因数：10～40

◆频率调节灵敏度：0．1HZ，不稳定度＜0.05%

◆工作电源：220V或380V±15%/50HZ±5%

◆系列产品配置及适用范围：
