了解串联谐振相关电路知识？

了解串联谐振相关电路知识？

　　由于谐振电路具有良好的选择性，在通信与电子技术中得到了广泛的应用。比如，串联谐振时电感电压或电容电压大于激励电压的现象，在无线电通信技术领域获得了有效的应用，例如当无线电广播或电视接收机调谐在某个频率或频带上时，就可使该频率或频带内的信号特别增强，而把其他频率或频带内的信号滤去。

　　串联谐振电路实验的实验原理：

　　在串联电路中，若取电阻R两端的电压U2为输出电压，则该电路输出电压与输入电压之比为：U2 / U1 =R / [R+j（ωL－1/ωC）]

　　=R /√R2+(ωL－1/ωC)2∠tg-1(ωL－1/ωC) / R

　　由上式可知，输出与输入电压之比是角频率ω的函数。当ω很高和ω很低时，比值都将趋于零，而在某一频率ω=ω0时，可使ω0L－1/ω0C =0，输出电压与输入电压之比等于1，电阻R上的电压等于输入电源电压达到zui大值，电路阻抗zui小，电抗为零，电流达到zui大且与输入电压同相位。

　　在串联谐振电路中，当外加频率等于其谐振频率时其电路阻抗呈纯电阻性,且有zui少值,它这个特性在实际应用中叫做陷波器。当外加频率高于其谐振频率时,电路阻抗呈感性,相当于一个电感线圈。当外加频率低于其谐振频率时,这时电路呈容性,相当于一个电容。

　　应用串联谐振电路的原理生产出的串联谐振试验装置产品有以下优点：稳定性、可靠性高。自动调谐功能强大。支持多种试验模式。系统支持"自动调谐＋手动调压"，"自动调谐＋自动调压"，"手动调谐＋手动调压"等试验模式。保护功能完善，过压保护，过流保护，闪络保护等功能，保证了系统的可靠性。

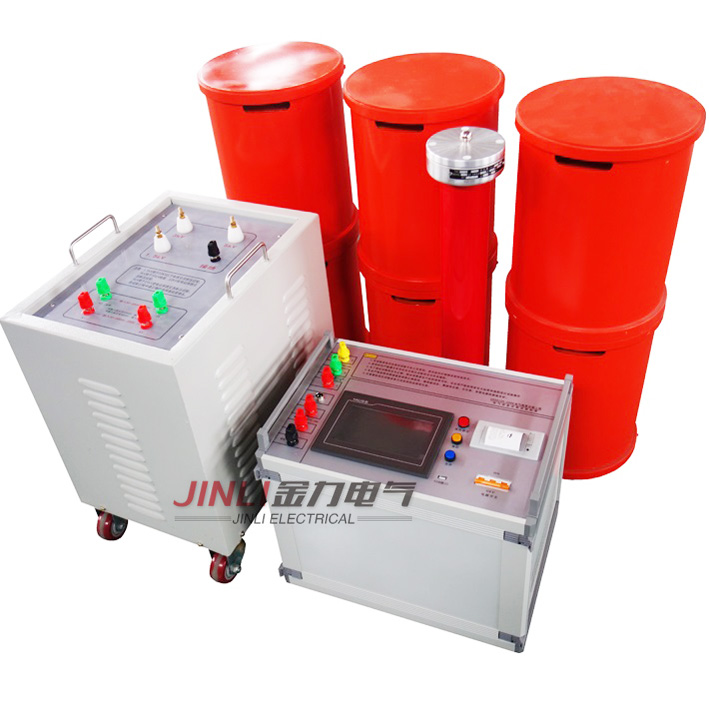

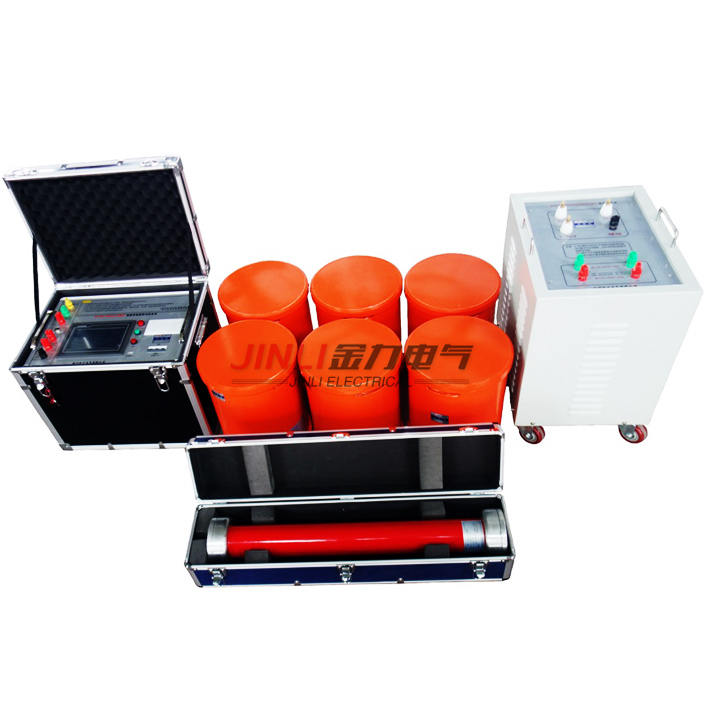

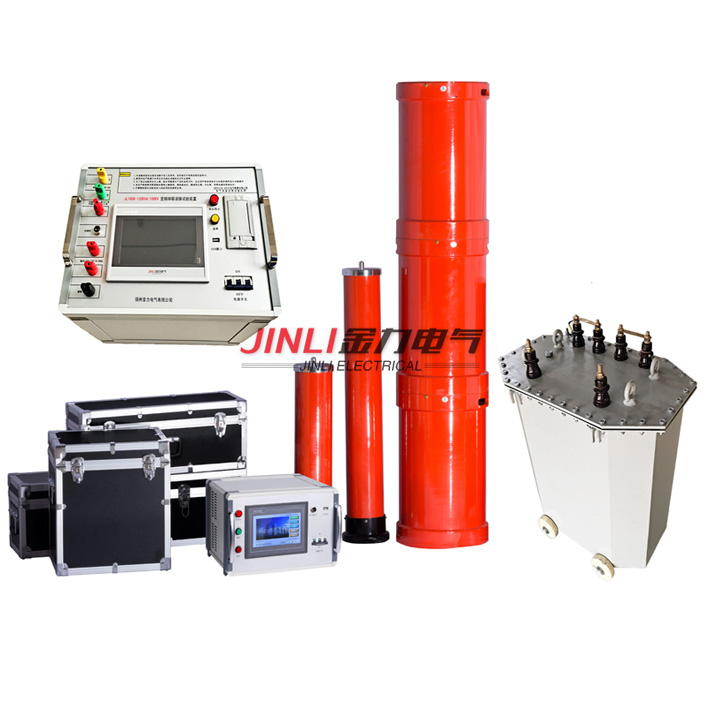

JL1006系列发电机交流耐压谐振试验装置要求采用工频电压，目前国标对工频电压的频率定义为45Hz～65Hz，但是在很多试验场合，要求对发电机进行的是50Hz±2Hz的交流试验，而发电机定子绕组的对地电容量又比较大，国内目前大多数试验单位采用的是谐振变压器对它进行试验，但是谐振变压器本身很重，动辄上吨，现场试验很不方便。我公司针对此现状设计制造了调频调感式发电机交流耐压谐振升压装置。

发电机交流耐压谐振试验装置既可以采用调整电抗器电感量的方式达到谐振状态，也可以采用调整系统工作频率的方式达到谐振状态，还可以同时采用上述两种方式达到谐振状态。当需要什么频率做试验时，就将激励源的频率调整到需要的频率，然后根据被试品的电容量调节电抗器的感抗，使系统谐振，产生高压，在升压过程中，如果谐振点偏离，可以通过微调频率的方式准确找到谐振点，保证高Q值，从而zui大程度的减小电源容量和试验设备体积重量。

产品别称：

变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、发电机交流耐压谐振升压装置.

产品特性：

◆ 做同电压等级、同容量的发电机交流耐压试验其设备整体重量大大减轻，且单件设备重量小于60公斤，彻底解决现场搬运困难问题；

◆ 整套装置原理先进，同时应用新型调频调感技术，严格保证发电机工频耐压试验要求；适用范围宽，大大提升设备使用价值；

◆ 配置20Hz－300Hz变频控制源，其保护功能强，输出波形好，稳定性好，具备多种工作模式，操作方便，而且采用220V或380V两种电源，方便现场取电；

◆ 先调感后调频方式能准确找到zui大Q点，避免电压上升导致的谐振偏移；

◆ 配置灵活，扩展功能强。可选配不同类型电抗器或采用多节串并联的方式，满足电力系统所有容性试品试验要求；同时可以满足需要做工频试验的场合，也可以满足变频方式做试验的场合；实现一机多用，性价比高。

产品参数：

◆额定输出电压：0～50kV(有效值)及以下

◆输出频率：45～300Hz

◆谐振电压波形：纯正弦波，波形畸变率≤1%

◆zui大试验容量：2000kVA及其以下

◆工作制：满功率输出下，一次连续工作时间15min

◆品质因数：10～40

◆频率调节灵敏度：0．1HZ，不稳定度＜0.05%

◆工作电源：220V或380V±15%/50HZ±5%

◆系列产品配置及适用范围：
