电流互感器交流耐压试验操作规程

电流互感器交流耐压试验操作规程

　　电流互感器交流耐压试验操作规程

　　试验接线

　　进行交流耐压试验时，被试CT的正确接线方式是被试绕组应短路连接(短接)并接高压，非被试绕组也要短接并可靠接地。

　　注意事项

　　变频串联谐振耐压试验装置应工作在欠补偿电容的情况下升电压试验；

　　激励变压器距离电感水平距离不得小于1.5米；

　　试验前应注意观察高压数字电压表电池是否充足，电池不足时电压是不正确的，应更换新电池，保证测压准确。

　　操作工艺流程

　　根据变压器电压等级及容量选择串联谐振耐压试验装置，按接线图接线；

　　根据现场试验条件，合理安排试验设备、操作人员位置和AQ措施；

　　根据已知被试品选择补偿电容C；

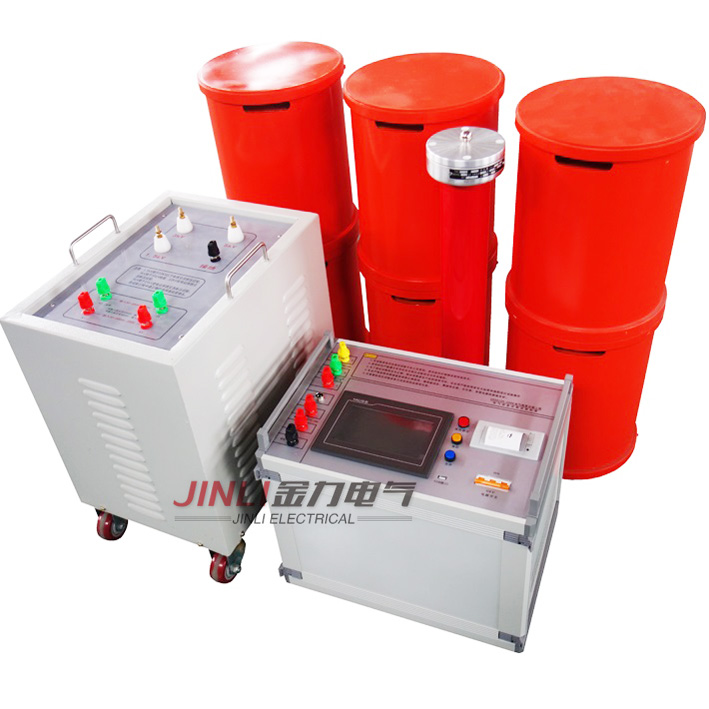

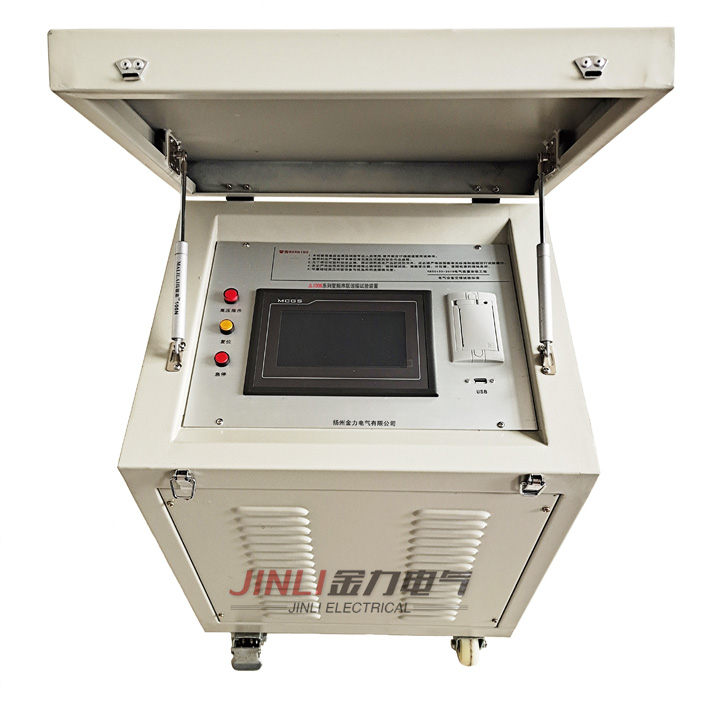

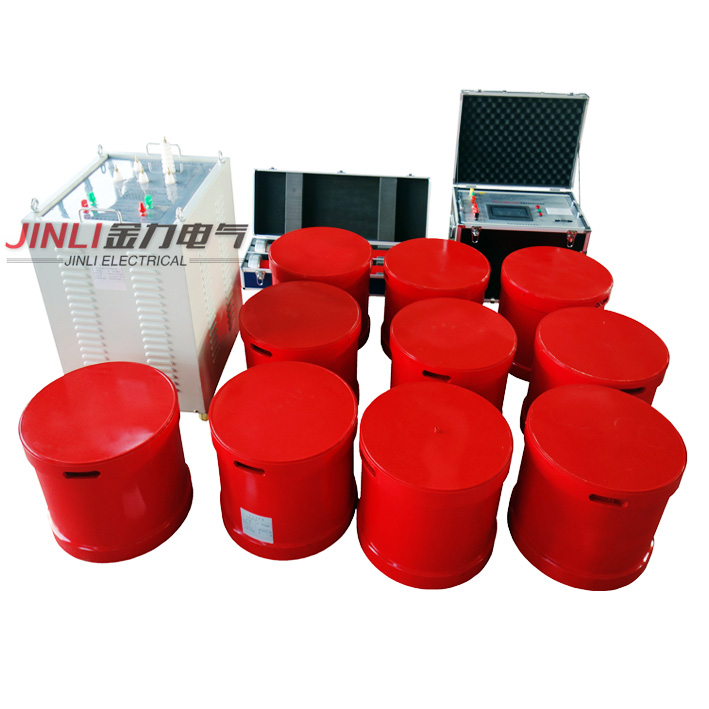

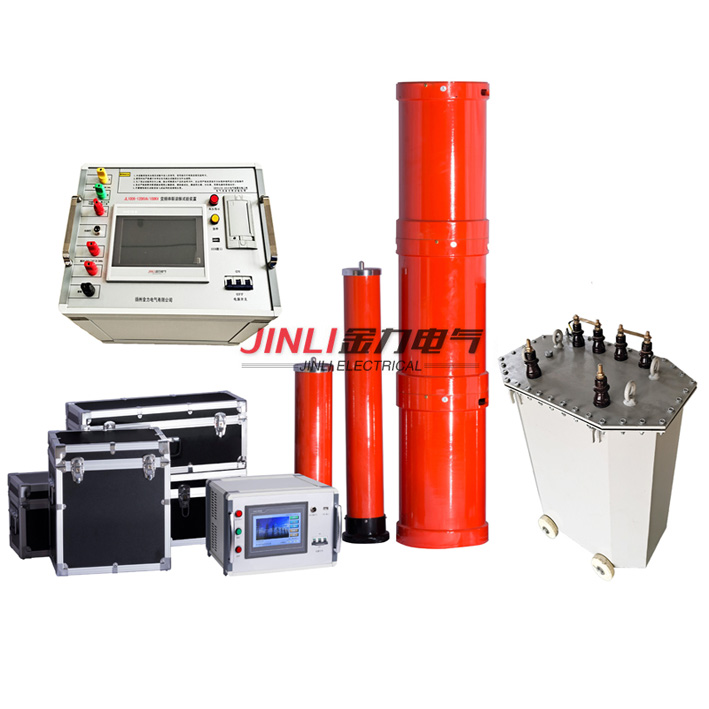

　　变频串联谐振耐压试验装置

　　已知被试品电容量C=2000PF，变频串联谐振耐压试验装置总谐振电容量C=6000PF所用补偿电容量6000-2000=4000PF，用10组8000PF 和1组6000PF 1组2000PF每4节串联，选带号的串联电容为测压用和高压分压器，对就连续即可完成试验；

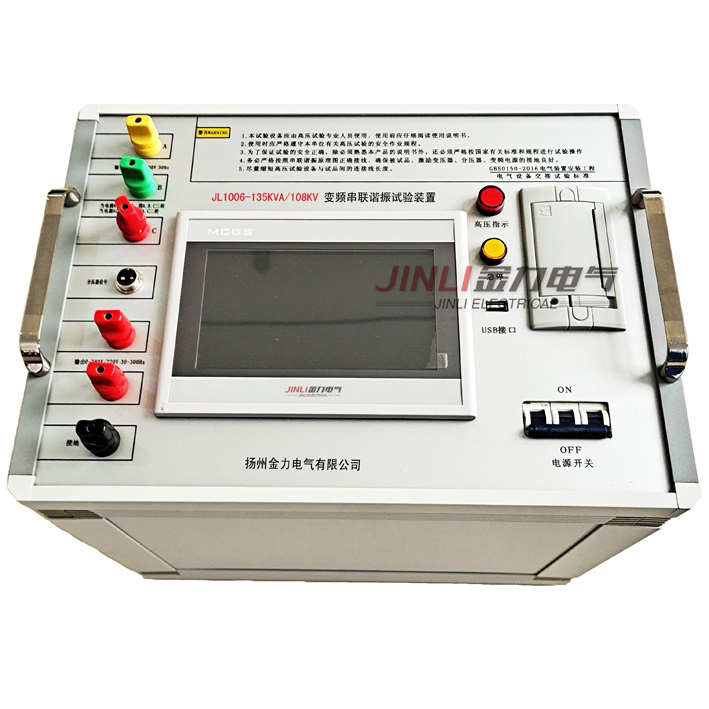

　　检查试验接线，均正确无误后，接通电源，分闸指示灯亮表示外部电源已经进入。如零位指示灯亮说明调压器在零位，否则逆时针旋转调压器至零位；

　　按合闸按钮。此时合闸指示灯亮，分闸指示灯灭；

　　顺时针旋转调压器调压旋钮开始升压，升压须从零开始，不可冲击合闸。升压速度在75%试验电压以前，可以稍快，自75%电压开始应均匀升压，均为每秒2%试验电压的速率升压，加到规定电压开始计时；

　　加压过程中应始终注意观察表计指示变化、试验控制回路动作情况，并注意监听设备内部有无异常声音，是否发生击穿声响;外部有无闪络放电、冒火焦臭等异常情况。如发现以上异常情况应迅速降压，并断开电源停止试验，查明原因后再进行试验；

　　加到1分钟，缓慢逆时针旋转调压器调压旋钮至零位指示灯亮。按分闸按钮，此时分闸指示灯亮，合闸指示灯灭；

　　断开外部电源，拆除试验接线，试验结束。

　　试验结果分析

　　交流耐压试验在规定的持续时间内不发生击穿为合格，反之为不合格。被试设备是否击穿，可通过表计的指示是否异常如电流表突然上升，试验控制回路动作以及被试设备是否发生击穿声响，发生持续放电声响、冒烟、焦臭、跳火以及燃烧等来判断。

　　试验结束后，立刻进行触摸，如出现普遍或局部发热，都认为绝缘不良，需要处理(如烘烤)，然后再进行试验。

　　耐压前后绝缘电阻不应下降30%，否则就认为不合格。

　　在试验过程中若空气湿度、温度、或表面脏污等的影响，仅引起表面滑闪放电或空气放电，则不应认为不合格。在经过清洁、干燥等处理后，再进行试验;若并非由于外界因素影响，而是由于瓷件表面釉层绝缘损伤、老化等引起的(如加压后表面出现局部红火)，则应认为不合格。
