110kv电缆交流耐压试验标准是什么?
110kv 电缆耐压试验一般使用串联谐振交流耐压试验装置进行耐压试验,试验应遵循什么标准?本文为你解答。
电力电缆由于设备容量和体积的问题,高压电力电缆敷设后的现场交流耐压试验没有相应的标准。根据一些国际电力会议所提出的试验标准中,内容对目前的直流耐压试验方法提出质疑,并推荐在对电缆做耐压的过程中,使用工频以及近似工频(30ー300hz)的交流耐压试验方法。
在IEC60840标准中,45 ~ 150 kV铺设后的电缆试验标准除了原有的DC试验标准外,增加了1.7U05分钟或1U024小时交流耐压试验标准。但在220千伏级IEC62067CD草案中,取消了电缆铺设后试验中DC试验的标准,仅要求交流试验为20 ~ 300赫兹1.4 u060分钟。
南方国家电网有限公司2004年发布的企业管理标准之《电力系统设备进行预防性试验技术规程》内容中在XLPE电缆主绝缘耐压试验研究一项中规定了电缆的交流耐压试验设计标准,其试验工作频率可以推荐为20~300Hz,35kV及以下问题电缆通过试验采用电压为1.6倍的相电压,110kV电缆试验以及电压为1.36倍的相电压,220kV及以上数据电缆试验过程中电压为1.12倍的相电压。

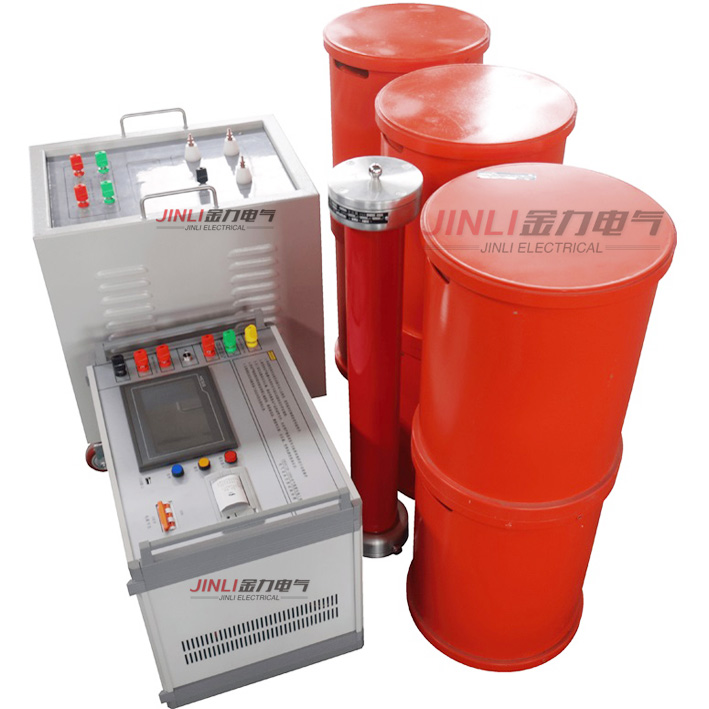

因此,对于110KV电缆耐压试验来说,使用串联谐振交流耐压试验装置进行耐压试验,是符合试验标准的理想试验装置。
