工频交流耐压试验装置试验接线图

工频交流耐压试验装置试验接线图

　　工频耐压试验装置是鉴定电力设备绝缘强度的较为严格、有效和直接的方法，它能够检查出那些危险性较大的集中缺陷，对判断电力设备能否继续参加运行具有决定性的作用，是保证设备绝缘水平，避免发生绝缘事故的重要手段，那么对于电力工作者需要去了解工频耐压试验装置具体作用是很有必要的，扬州金力电气在下面给大家做详细的解答。

　　JL1007系列 全自动工频耐压控制箱

　　电力检测试验中，常见的试验就是耐压试验，在工频下，也就是50Hz频率下的耐压试验，我们就称为工频耐压试验。工频耐压试验又叫交流耐压试验，是绝缘耐压试验的一种。是鉴定电力设备绝缘强度有效和直接的方法，是电力预防性试验的一项重要内容。常见的工频耐压试验装置由试验变压器和智能控制台组成，可进行多种绝缘耐压试验，交流耐压试验是保证电力设备AQ运行的一种重要手段。

　　工频耐压同样也是对高压电气设备进行绝缘测试的一种手段，它通过工频耐压试验设备以工频的频率将电压上升到一定的数值加压到被试设备上，用来检验各种电器产品、电气元件、绝缘材料等被试品的绝缘强度，考核产品的绝缘水平，判断被试品的绝缘缺陷，衡量过电压的能力。

　　工频耐压试验具体实验方法如下：对220kv及以下电气设备也用它来检验绝缘耐受操作过电压，暂时过电压的能力。试验时，按规定将被试品接入试验回路，逐步升高电压至标准规定的额定工频耐受电压值，保持1min，然后迅速、均匀地降压到零，在规定的时间内，被试品绝缘未发生击穿穿或表面闪络，则认为通过了该项试验。

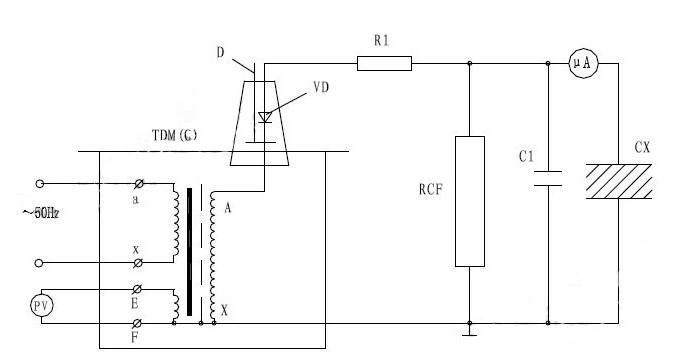

　　那么工频耐压试验装置接线图原理是什么呢？

　　工频耐压试验装置的电源接线：

　　控制箱电源线：为一标准三芯电源线

　　控制台电源线：为一套二根电源线或一套四根电源线，连接交流电源。

　　工频耐压装置的信号接线：

　　一套2芯线，从控制部分的输出端连接到变压器的输入端。另一套三根线里面包含绿线、黑线、红线，控制部分和变压器之间的端子一一对应,分别为电压-电压（绿线）、地-地（黑线）、电流-电流(红线)。

　　变压器的地线

　　变压器的地必须接地，用一根带夹子的细黑色一端接到变压器的地端子，另一端接可靠的大地。

　　变压器的高压线

　　变压器的高压线一端连在变压器的高压端，另一端接在被试品上，要求高压线架空，不能拖地。
