扬州变频串联谐振​耐压试验装置的工作原理

扬州变频串联谐振耐压试验装置的工作原理

近年来人们发现，在一定频率范围内，大型电气设备的绝缘耐高压能力与工频下的绝缘耐高压能力基本等效，这样就为利用变频串联谐振耐压试验装置内的电感与被试品的电容串联产生谐振电压来进行现场交流耐压试验提供了可能。

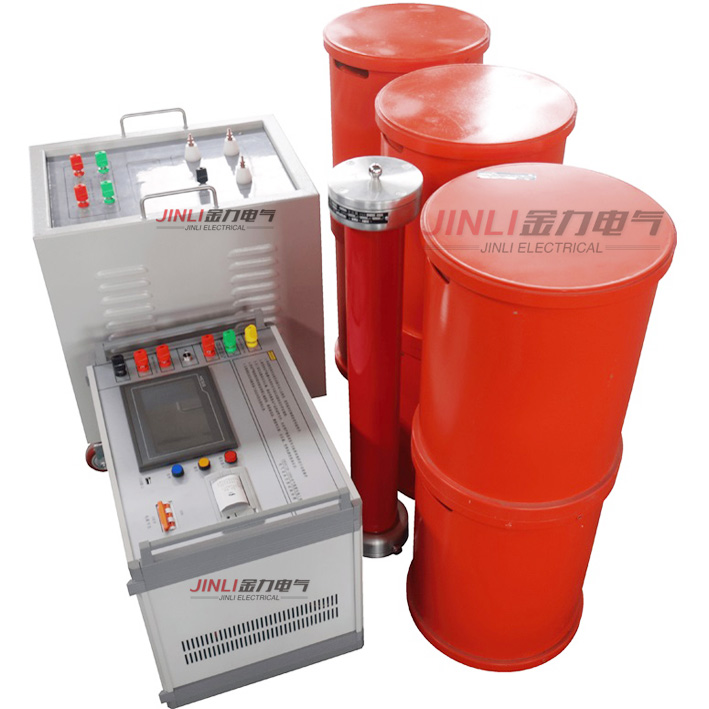

JL1006系列变频串联谐振耐压装置

　　众所周知，电气设备的绝缘耐高压能力取决于各个绝缘环节中薄弱的一环，如果设备中出现了电压耐受能力低于运行电压的薄弱点，那么一旦设备投入运行必然会导致重大事故，故而所有电器设备在正式投入运行前都经过耐压试验这一关，不合格的坚决不能投入运行。

　　但是电气设备的电压等级一般都不低，如果用通常的电压试验方法来进行绝缘耐受高压试验的话，就会发现要产生如此高的试验电压，根本无法满足现场试验的要求。自从有了变频串联谐振耐压试验装置，这个难题终于得到了解决。且由于试验装置的激励电压低、重量轻，非常便于在施工现场使用。

　　扬州变频串联谐振耐压试验装置的工作原理

　　利用一个已知电感量的电感与电气设备中的电容串联，在外界施加一个可使这个串联电路构成串联谐振的振荡频率，此时电路中会发生串联谐振现象。只需要很小的电压激励，就可以在被试电气设备上得到很高的电压，实现耐压试验的目的。

　　由于电气设备的内阻都很低，因此由串联谐振耐压试验装置内的电感与电气设备电容构成的串联谐振回路的品质因数很大，一般正常时可超过50。这意味着电气设备上要承受等于输入激励电压50倍的反压，因此用较低容量的试验变压器就可以进行高耐压试验，完满地解决了一般的交流耐压试验中试验变压器容量不能满足试验要求的难题。

　　由于试验装置的内置电感与待测电气设备组合的串联谐振频率很难恰好是工频，而试验用可调电感的价格又非常昂贵。要想顺利地产生串联谐振，就改变输入激励电压的频率。

扬州金力电气有限公司是直流高压发生器、无线高压核相仪、大电流发生器、试验变压器、直流电阻测试仪、回路电阻测试仪、绝缘电阻测试仪、全自动变比测试仪、高压开关机械特性测试仪、电缆故障测试仪、绝缘油介电强度测试仪、氧化锌避雷器测试仪、避雷器放电计数器校验仪、超低频高压发生器、变频互感器综合测试仪、接地引下线导通测试仪、接地线成组直流电阻测试仪、微机继电保护测试仪、变频串联谐振试验装置、绝缘靴手套耐压试验装置、等电力测试仪器专业生产厂家！

　　由于耐压试验时电路工作于串联谐振状态，一旦出现被试电力设备放电或击穿，将导致回路中等值电容被短路，破坏了谐振条件。因此设备上不会出现过电压，且短路电流会受到电感器的限制，避免了被试设备的破坏。
