120kVA/60kV/30kV变频串联谐振交流耐压装置

来源:扬州金力电气   添加时间:2024-01-31 08:39:32   浏览次数:117

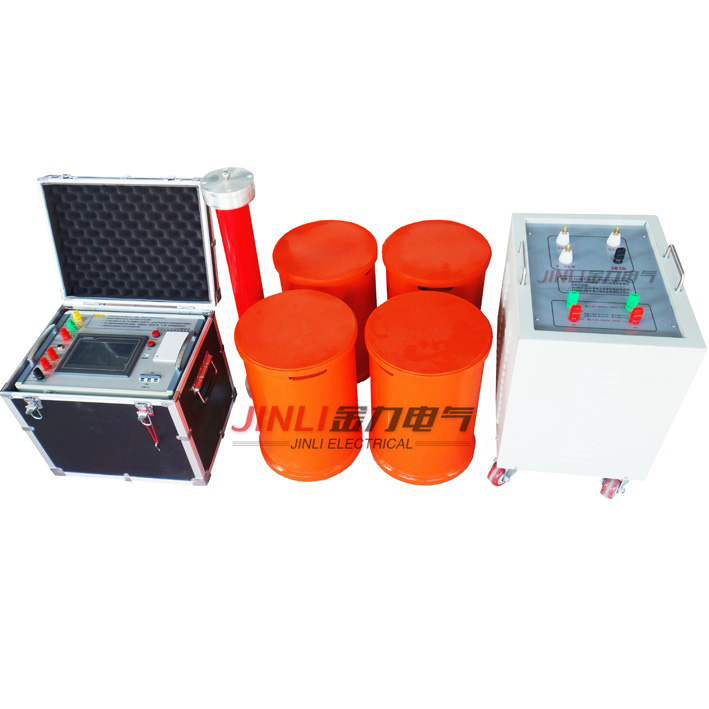

120kVA/60kV/30kV变频串联谐振交流耐压装置

一、 被试品对象及试验要求

1. 6kV/300mm2电缆,长度1200m的交流耐压试验,电容量≤0.567μF,试验频率为30-300Hz,试验电压15kV。

2. 6kV/6300kW电动机的交流耐压试验,电容量≤0.1uF,试验频率为45-65Hz,试验电压9.6kV。

3、22 kV/63000kVA的变压器的交流耐压试验,电容量≤0.02uF,试验频率为45-65Hz,试验电压不超过55kV。

二、 工作环境

1. 环境温度:-150C –45 0C;

2. 相对湿度:≤90%RH;

3. 海拔高度: ≤3000米;

三、 装置主要技术参数及功能

1. 额定容量:120kVA;

2. 输入电源:220(单相)/380(三相)±10%V,频率为50Hz;

3. 额定电压:60kV;30kV;

4. 额定电流:2A;4A;

5. 工作频率:30-300Hz;

6. 波形畸变率:输出电压波形畸变率≤1%;

7. 工作时间:额定负载下允许连续15min;过压1.1倍1分钟;

8. 温 升:额定负载下连续运行15min后温升≤65K;

9. 品质因素:装置自身Q≥30(f=45Hz);

10. 保护功能: 对被试品具有过流、过压及试品闪络保护(详见变频电源部分);

11. 测量精度:系统有效值1.5级;

四、 设备遵循标准

GB10229-88《电抗器》

GB1094《电力变压器》

GB50150-2006《电气装置安装工程电气设备交接试验标准》

DL/T 596-1996《电力设备预防性试验规程》

GB1094.1-GB1094.6-96《外壳防护等级》

GB2900《电工名词术语》

GB/T16927.1~2-1997《高电压试验技术》

五、 装置容量确定

装置容量定为120kVA/60kV/30kV,分两节电抗器,电抗器单节为60kVA/30kV/2A/74H通过组合使用能满足上述被试品的试验要求。

试验时设备使用关系列表

设备组合

被试品对象

电抗器

60kVA/30kV两节

激励变压器输出端选择

6kV/300mm2电缆长度1200m

使用电抗器二节二组并联

1kV

22 kV/63000kVA变压器

使用电抗器两节串联

3kV

6kV/4000kW电动机

使用电抗器一节

3kV

六、系统配置及其参数

1. 激励变压器5kVA/1/3kV 1台

a) 额定容量:5kVA;

b) 输入电压:220/380±10%V(单相);

c) 输出电压:1kV;3kV;

d) 结 构:干式;

e) 重 量:约26kg;

2. 变频电源5kW/220/380V 1台

a) 额定输出容量:5kW

b) 工作电源:220(单相)/380(三相)±10%V,工频

c) 输出电压:0 – 200/400V,单相,

d) 额定输入电流:12.5A

e) 额定输出电流:12.5A

f) 输 出 波 形:正弦波

g) 电压分辨率: 0.01kV

h) 电压测量精度:1.0%

i) 频率调节范围:30 – 300Hz

j) 频率调节分辨率:≤0.1Hz

k) 频率稳定度: 0.1%

l) 运 行 时 间:额定容量下连续15min

m) 额定容量下连续运行15min元器件zui高温度≤65K;

n) 噪 声 水 平:≤50dB

o) 结构及性能特点:

1)变频电源的放置有纵向和横向双重选择,特别适合现场操作及观察;

2)内外部具备特殊减震橡胶支撑脚和保护铝箱,可有效减缓运输中的颠簸震动和吊装时的冲击,保证了变频电源的长期稳定性和可靠性;

3)采用先进的LED 7" 彩色参数显示屏,触摸或外接鼠标界面操作系统。

可显示谐振电压(即试验前设置的目标电压)、试验频率、测量频率、低压电压、低压电流、耐压时间、过压保护、过流保护、闪络保护、阶段升压及阶段计时、操作模式切换、电容,电感,频率互换计算、参数查询等, 还可显示频率曲线、电压曲线等可直观地判断当次试验谐振频率准确及稳定性;

4)参数设置:大屏幕触摸液晶彩屏和外接鼠标直接完成各种参数的设置,可对起始频率、终止频率、起始电压、阶段升压和计时、测量分压器变比、激励变变比、过压保护、过流保护、闪络保护、试验模式、电容电感频率互换计算、参数设置提示以及帮助等参数进行设置或选择;

5)试验模式:触摸屏和外接鼠标操作,有全自动、半自动、手动三种运行状态。具备升压、调谐(含手动、自动)、分段加压和计时、运行状态、模式切换、故障提示、电容电感频率互换计算功能等;

6)保护功能及其信息提示:具备高压过压保护、低压过流、过流保护,以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能;

7) 数据存储功能:试验结果保存、打印、上传、回查等

① 试验结果:手动或自动试验完毕后,在试验结果界面中可显示出试验时的详细参数,当试验发生中断时,可提示中断状态。可将参数保存在存储器中,该存储器为非易失存储器,可保存50次试验记录;

② 数据查询:可将已保存的试验结果数据显示到屏幕上,同时具有USB接口,可将数据输出打印或在设备上另外配置打印机打印;

8)自动稳压功能:系统根据设定的试验电压或手动升压结果,自动跟踪并维持稳定的试验电压,电压稳定度可达1.0%;

9)调频范围及频率分辨率均可设定:调频范围可设为30~300Hz、45~100Hz、200-300Hz、按需设置,可加快调谐过程;频率分辨率根据需要,可预设为0.1Hz、0.05Hz、0.02Hz、或0.01Hz,在调谐效率与调谐精que度之间取得优化平衡;

10)频率调节分为粗调和细调,并可自动寻找试验谐振点,保证谐振频率在整个试验过程中不发生漂移;

p)重量:约26kg;

3. 高压电抗器60kVA/30kV 2节

a) 额定容量:60kVA;

b) 额定电压:30kV;

c) 额定电流:2A;

d) 电 感 量:74H/单节;

e) 品质因素:Q≥30 (f=45Hz);

f) 结 构:干式;

g) 重 量:约65kg;

4. 电容分压器60kV /2500pF 1套

a) 额定电压:60kV;

b) 高压电容量:2500pF

c) 介质损耗:tgσ≤0.5%;

d) 分 压 比:1000:1

e) 重量:约12kg

   扬州金力电气有限公司是直流高压发生器、无线高压核相仪、大电流发生器、试验变压器、直流电阻测试仪、回路电阻测试仪、绝缘电阻测试仪、全自动变比测试仪、高压开关机械特性测试仪、电缆故障测试仪、绝缘油介电强度测试仪、氧化锌避雷器测试仪、避雷器放电计数器校验仪、超低频高压发生器、变频互感器综合测试仪、接地引下线导通测试仪、接地线成组直流电阻测试仪、微机继电保护测试仪、变频串联谐振试验装置、绝缘靴手套耐压试验装置、等电力测试仪器专业生产厂家!

七、清单一览表


(一)设备一览表

序号

设  备  名  称

规  格

单位

数量

备注

1

激励变压器

5kVA/1kV/3kV

1


2

变频电源

5kW/220/380V

1


3

高压电抗器

60kVA/30kV

2


4

电容分压器

60kV/2500pF

1


5

内部连接线


1


(二)相关资料一览表

序号

资  料  名  称

单位

数量

备  注

1

试验报告

1


2

使用说明书

1

3

合格证和用户意见卡

1
