南京xxx电气有限公司与我司合作；成功采购JL5005微机继电保护测试仪一套

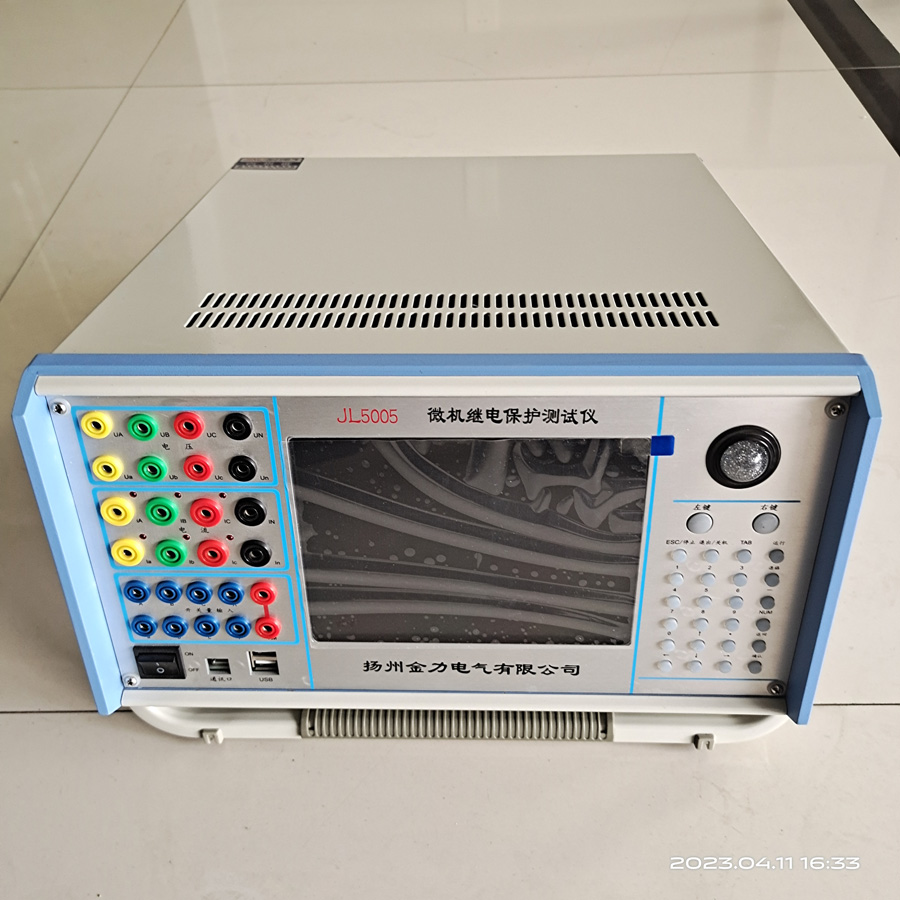

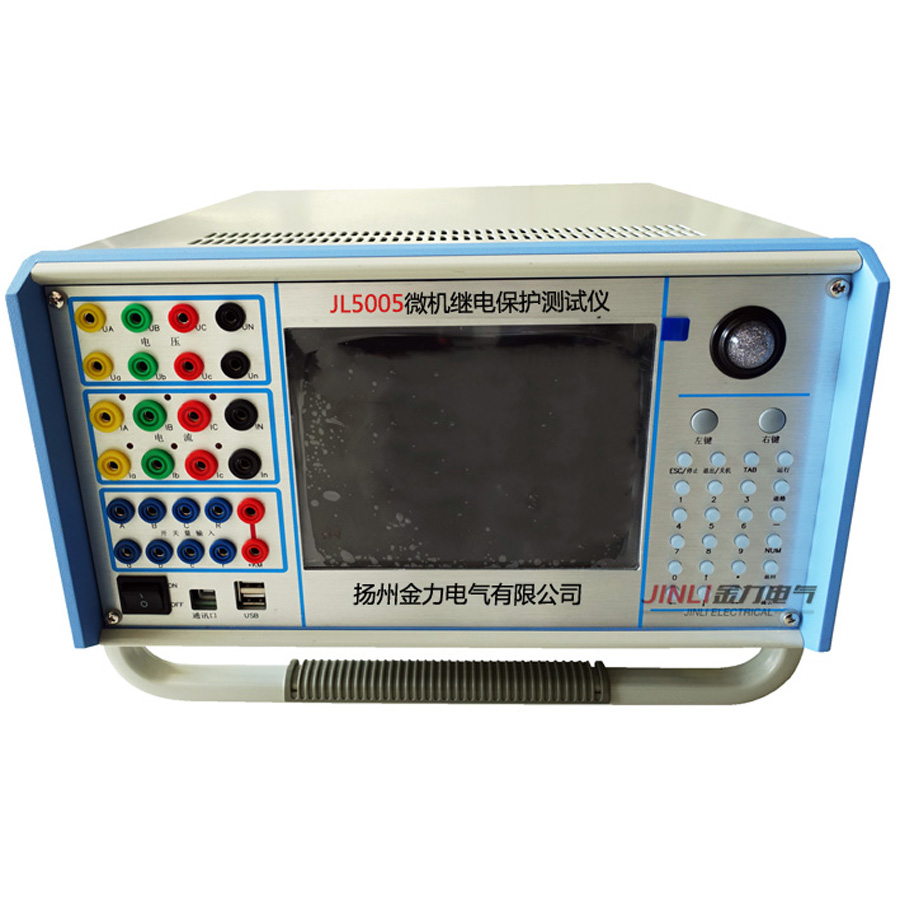

JL5005微机继电保护测试仪

技术特点

n 标准12相电压电流输出灵活组合6相电压，6相电流输出，可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型，以及12相输出模式，既可兼容传统的各种试验方式，也可方便地进行三相差动试验和厂用电快切和备自投试验。

n 单机操作方便内置高性能工控机，8.4寸大屏幕TFT液晶显示，装置面板设有轨迹球鼠标、优化操作键盘，内置基于WINDOWS平台全中文操作软件。开机即可使用，操作方便快捷。

n 双操作方式除了单机操作外，装置还可以外接台式机或笔记本电脑进行操作，两种方式功能完全一致，真正完整的双操作模式。

n 新型高保真线性功放输出端采用高保真、高可靠性模块式线性功放，而非开关型功放，性能zhuo越。不会对试验现场产生中高频干扰，而且保证了从大电流到微小电流全程都波形平滑、精度优良。

n 高性能主机核心部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。

n 功能强大可完整测试差动、备自投、快切、同期、谐波、故障回放、系统振荡等功能。可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。6相电流可方便进行三相差动保护测试，12相输出可用于备自投测试。

n 备自投测试及快切功能10路开入4对开出，可测试各种备自投和快切装置。测试界面设计美观，可直接显示各种系统主接线图、各开关接点状态、电流电压幅值非常直观方便地测试、记录和显示整个备自投装置的动作过程。

n 接点丰富10路接点输入和8对空接点输出。输入接点为空接点和0~250V电位接点兼容，可智能自动识别。输入输出接点可根据用户需要扩展。

n 独立直流电源设有一路大功率110V 及 220V ZY直流电源输出。

n 接口丰富装置面板上有自带键盘和鼠标，单机能进行完整操作。另外还带有一个USB从端口和两个USB主端口，可与计算机通信进行操作，可接打印机、键盘、鼠标等外设，也可用U盘读取数据。装置还带有GPS接口可实现双机同步测试。

n GPS控制功能可双侧对时同步测试，进行光纤纵联差动保护试验等。

n 完善的自我保护功能散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。

n 轻质集成结构，高性价比属于跨专业联合设计产品，综合各专业的先进科技成果。体积小，重量轻，性能价格比高。

功能与用途

除可对各种继电器（如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等）及微机保护进行检定外，并可模拟单相至三相的瞬时性、YJ性、转换性故障进行整组试验。还可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。６相电流可方便进行三相差动保护测试，１２相输出可用于备自投测试。

主要技术参数

交流电流输出：6路，每路30A/420VA

3路，每路60A/450VA

交流电流输出时间：5A时 ，7600秒

10A时，1800秒

30A时，12秒 以上

交流电压输出：6路，每路120V/80VA

交流输出精度：＜0.2%（主量程范围内）

直流电流输出：3路，每路±10A/200VA

直流电压输出：3路，每路±160V/70VA

直流输出精度：＜0.2%（主量程范围内）

相位：0~360°

相位精度：0.2°

叠加谐波：0~20次

输出频率：0~1000Hz

频率精度：＜0.001Hz

开入量：10路（可扩展）

开出量：4对（可扩展）

独立直流：DC110V/220V，额定电流1.5A

外形尺寸：410×360×200mm³

重量：23kg

  截止发稿我公司已经将此次合作的JL5005微机继电保护测试仪已发出，并实时跟踪设备的运输情况。

  感谢新老客户的支持，多次的合作已经建立的深厚的感情，我们将一如既往的提供好产品，好服务。及时的响应客户的需求，解决客户的技术问题也是我们长处，让客户在生产生活中的效率达到zui大化。金品质、力天下！
