SF6密度继电器校验仪技术参数介绍

一、仪器概述
JL2023型SF6密度继电器校验仪，是一种智能化全自动SF6密度继电器校验仪器。该仪器采用微机技术，能对各种SF6密度继电器进行校验，以及对SF6气体任意环境温度下的压力进行标准换算的一种便携式校验仪器，也为SF6电气产品的生产、AQ运行、预试和维护提供方便。
在封闭容器中，一定温度下的SF6气体压力可代表SF6气体的密度。为了能够统一，习惯上常把20℃时SF6气体压力作为标度值。在现场校验时，在不同的环境温度下，测量的压力值都要换算成其对应20℃时的压力值，从而判断SF6密度继电器的性能。  SF6密度继电器校验仪对这个过程是自动完成的，既准确，又灵活方便。
本仪器除可对SF6密度继电器校验外，还具有对压力表、密度表进行校验和仪器自校的功能，这样不仅可以一机多用，还免除了仪器送检和返厂校验的难题。
二、主要功能及特点
1.JL2023型SF6密度继电器校验仪采用高速单片机为核心的测控系统，自动化程度高、重复性好、可靠性高。
2.仪器可以测试相对和绝对压力两种继电器。
3.仪器采用进口彩色大屏幕液晶，人性化界面操作方便简单（5.7寸真彩屏）。
4.仪器在自动采集温度下对SF6密度继电器进行校验。
5.仪器有数据存储功能（可存储40组数据）并具有掉电数据保护功能，方便以后对测量数据的查询。
6.仪器可通过USB接口将测试数据上传PC机，自动生成测试数据表格。
7.仪器可对常温压力表和密度表进行校验，并报表式打印测试结果。
8.仪器管路全部采用快速接头，连接方便。
9.仪器内部具有时钟功能，也可在线对时钟进行修正。
10.仪器具有校验功能，以确保仪器的校验精度。
11.仪器采用高精度压力传感器和世界先进的压力控制元件。
12.仪器配有多种开关过滤接头，操作使用方便。
13.仪器具有继电器触点不带电测试功能，触点不带电时由内部提供DC24V电源，选择DC24V时可保证触电在有油膜的情况下信号可靠采集。
三、主要技术参数

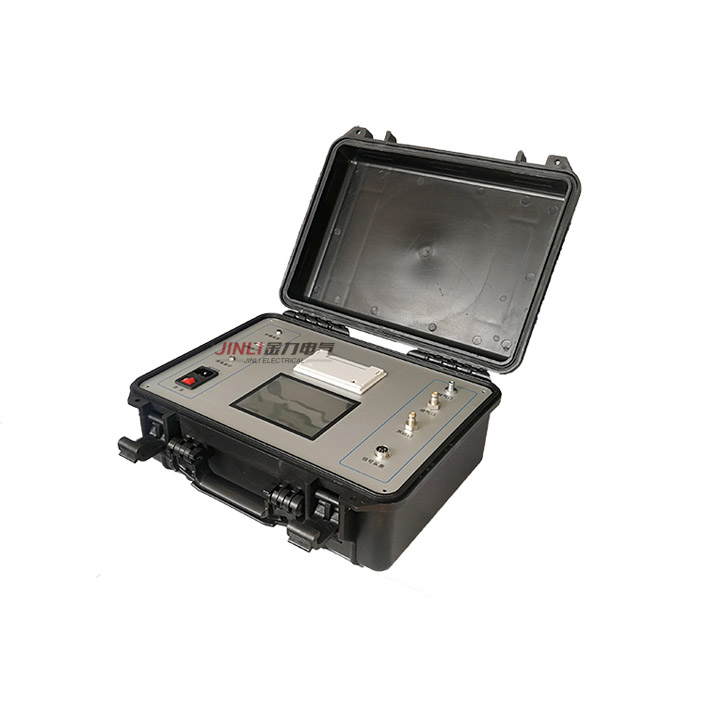

1.测量方式：自动测量  JL2023型SF6密度继电器校验仪
2.工作电源：AC220V±10% 50Hz/内置电池
3.测量精度：0.2级
4.显示方式：5.7寸真彩液晶显示
5.测量范围：0～1.0Mpa
6.压力显示分辨率：0.0001 Mpa
7.测量压力类型：绝对压力和相对压力
8.测量触点电压：DC24V
9.温度采集方式：自动
10.仪器使用温度：-30～60℃（使用温度 5～50℃）
11.存储容量：100组
12.通讯接口：USB
13.输入方式：触摸
14.打印方式：针式打印
15.温度范围：-50℃～125℃  分辨率0.1℃
16.仪器重量： 6.0Kg
17.主机外形尺寸：  长440mm×宽300mm×高280mm
附件箱外形尺寸：长380mm×宽250mm×高150mm
