JL-1168高空接线钳技术参数介绍

JL-1168高空接线钳技术参数介绍

1．产品用途
JL-1168高空接线钳是测试或检修电器设备时进行临时接线的ZY夹具。
多年来，在对不能直接接触的电气设备进行测试或检修时，都需要操作人员攀高接线，劳动强度大、AQ性不可靠。为解决这一技术难题，我公司工程技术人员，在电力系统现场工作人员的大力支持和协助下，经过研究探索和反复的实验，成功地研制出适合现场使用的ZYJL-1168高空接线钳。
JL-1168高空接线钳主要用于电力系统的变电检修，进行接触电阻、回路
电阻、继电保护CT 试验等对电气设备进行高空接电试验,尤其适于在地面对高空设备检测接线。可选择任何可夹持的位置进行测试，并且能够适应不同角度的接线需要。
JL-1168高空接线钳的问世把传统的高空作业转移到了地面进行，从 根本
上解决了攀高带来的危险，使现场操作人员的工作条件大为改善。
2．产品特点    ### 直流高压发生器专业生产厂家-扬州金力电气  ###
2.2.1 操作简单：使传统的高空作业地面化，通过推、拉ZY操作杆，即可使钳口自由开合，完成接线工作。
2.2.2 AQ可靠：接线钳内部设有夹力锁定和释放装置，拉动ZY杆操作时，钳内的弹力储能装置可使钳口在任何需要夹紧的力度上自动锁住，非操作情况下不会自己松动或打开。
2.2.3 夹力大：能轻松夹破测试点的氧化膜。动、定钳口之间利用动滑轮省力的原理，使用较小的拉力得到较大的夹力；
2.2.4 过载能力强：短时通电电流大于200A。
2.2.5 接触良好：接线钳在夹紧的同时具有克服氧化膜的功能，保证了钳口与接线位置之间接触良好。
2.2.6 实用性强：接线钳的钳口角度可以变化，可完成接线位置不同角度、不同厚度、不同直径、高度在8.5 米以下的回路电阻、直流电阻、介损、绝缘耐压等试验或检修接地的接线工作。
2.2.7 重量小，使用轻便。结构设计合理，质地精良，经久耐用，钳头重量不足1kg。
3．主要技术参数

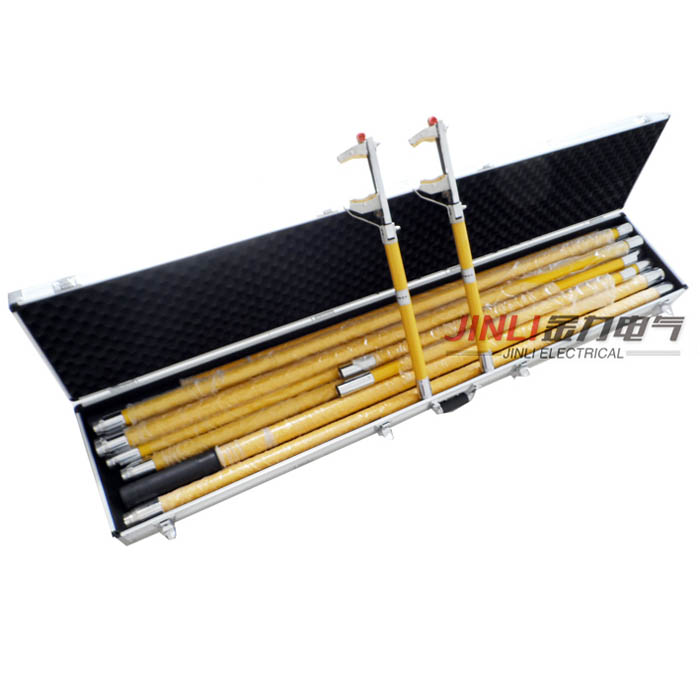

3.1 JL-1168高空接线钳外形（如图一）。
3.2 主要技术参数
操作杆电压等级 500kV
瞬间通电电流 ≥200A
操作杆自重 3.6kg/套 （每套5 根操作杆）
钳头重 0.9kg/支
标准配置 2 套/箱（每套5 根操作杆，总长7.5 米）
